ADXL357をM5stickC plusで使う

最近よくウェアラブルデバイスとしてM5stickC内蔵の加速度センサーMPU6866を使うのですが、MAX測定できるのが16Gのため、激しい瞬発系のスポーツなどでは振り切ってしまいます。

そこでstrawberry linuxさんでADXL357を購入して取り付けてみました。まさかの４０Gまで測定できます。

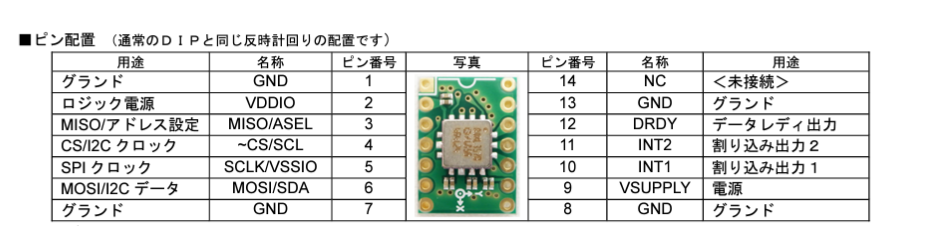

ちょっと配線が難しいのですが、電源3.3Vは２，９ピン２か所接続します。
I2Cで通信する場合は５，３をGNDにつなぎます。モジュールのアドレスは0x1Dとなります。

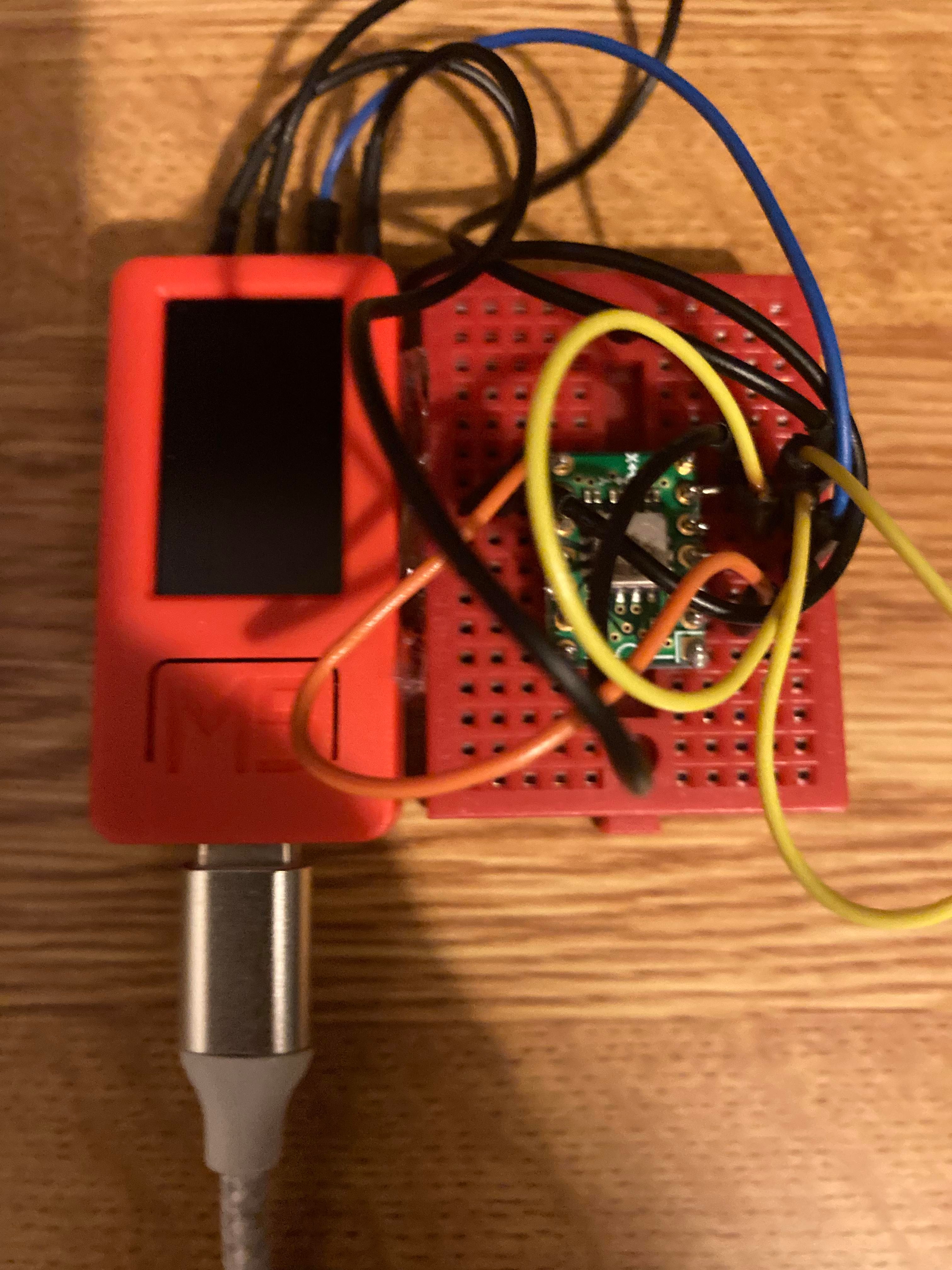

モジュールの４，６ピンをM5stickC plusのGPIO0ピンとGPIO26ピンを接続しました。

arduinoIDEで書き込んだのですが、まずはADXL357のライブラリをインポートします。
https://github.com/Seeed-Studio/Seeed_ADXL357B　ここからZIPでダウンロードしスケッチ→
ライブラリをインクルード→.ZIP形式でライブラリをインクルード　で#include "Seeed_adxl357b.h"が使えるようになります。

スケッチ例のbasic_demoをすこしいじってM5stickC plusで動くようにしました。

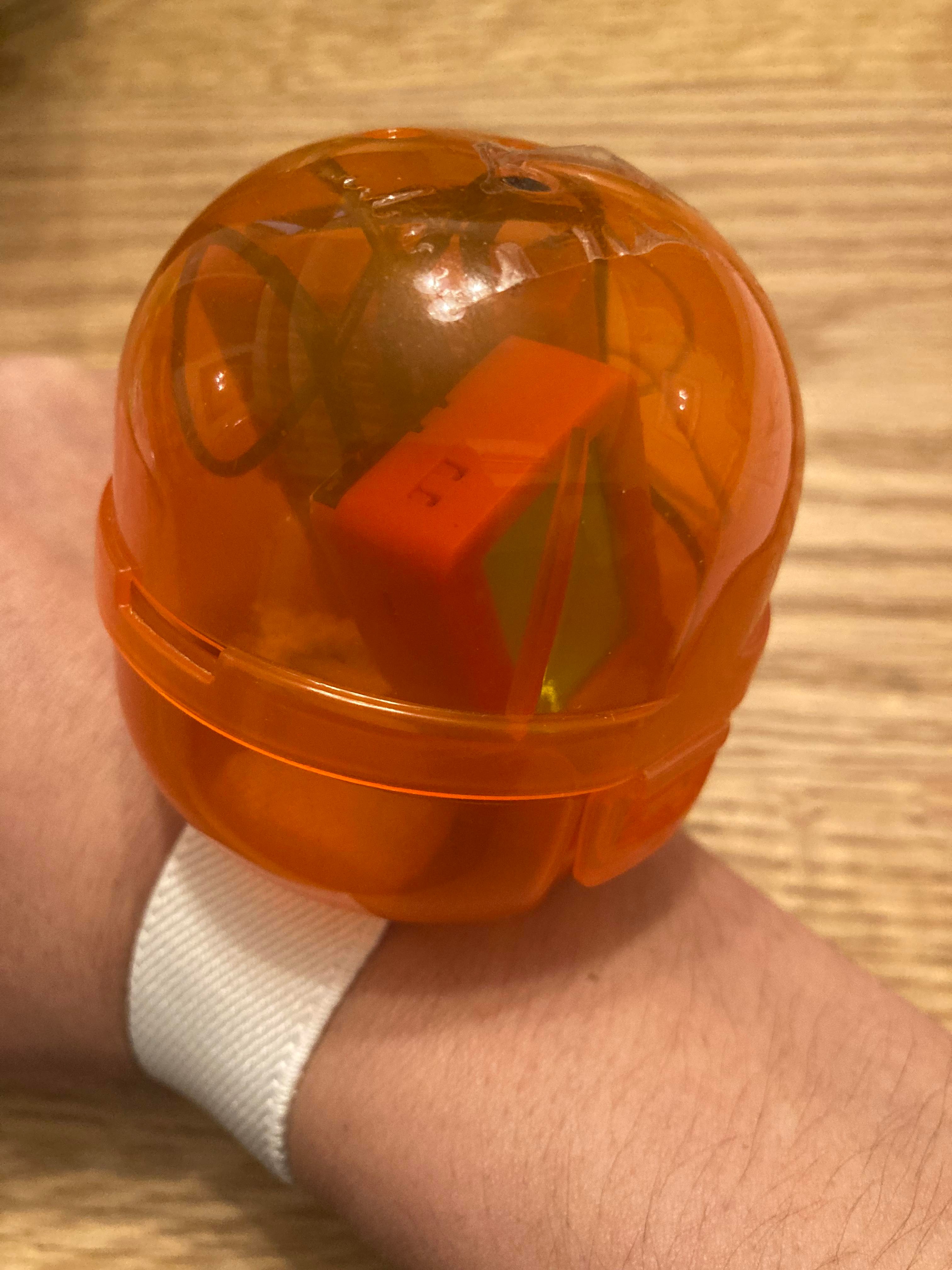

最終的にはガチャガチャのカバーにバンドをつけて納めました。４０Gに耐えられるかなぁ

[0回]
PR
眼鏡が壊れても家に帰れブルデバイス

M5stickC Plusを使ってウェアラブルデバイスを作りました。

wi-fi接続はせずにI2Cで下記デバイスのみ接続しています。

基本はピンアサインを別々にすればI2Cは２か所接続できるのですが、磁気方位センサーはQMC5883LとHMC5883Lとどうも２種類あり、スケッチも工夫しないといけないことがわかりました。そもそもアドレスも0x0Dと0x1Eと違うみたいです。

ここのサイトからDLしたスケッチが優秀でした。
if(compass.isHMC()){
Serial.println("Initialize HMC5883");
compass.setRange(HMC5883L_RANGE_1_3GA);
compass.setMeasurementMode(HMC5883L_CONTINOUS);
compass.setDataRate(HMC5883L_DATARATE_15HZ);
compass.setSamples(HMC5883L_SAMPLES_8);
}
else if(compass.isQMC()){
Serial.println("Initialize QMC5883");
compass.setRange(QMC5883_RANGE_2GA);
compass.setMeasurementMode(QMC5883_CONTINOUS);
compass.setDataRate(QMC5883_DATARATE_50HZ);
compass.setSamples(QMC5883_SAMPLES_8);
}
…どどちらでもいけるのか？？

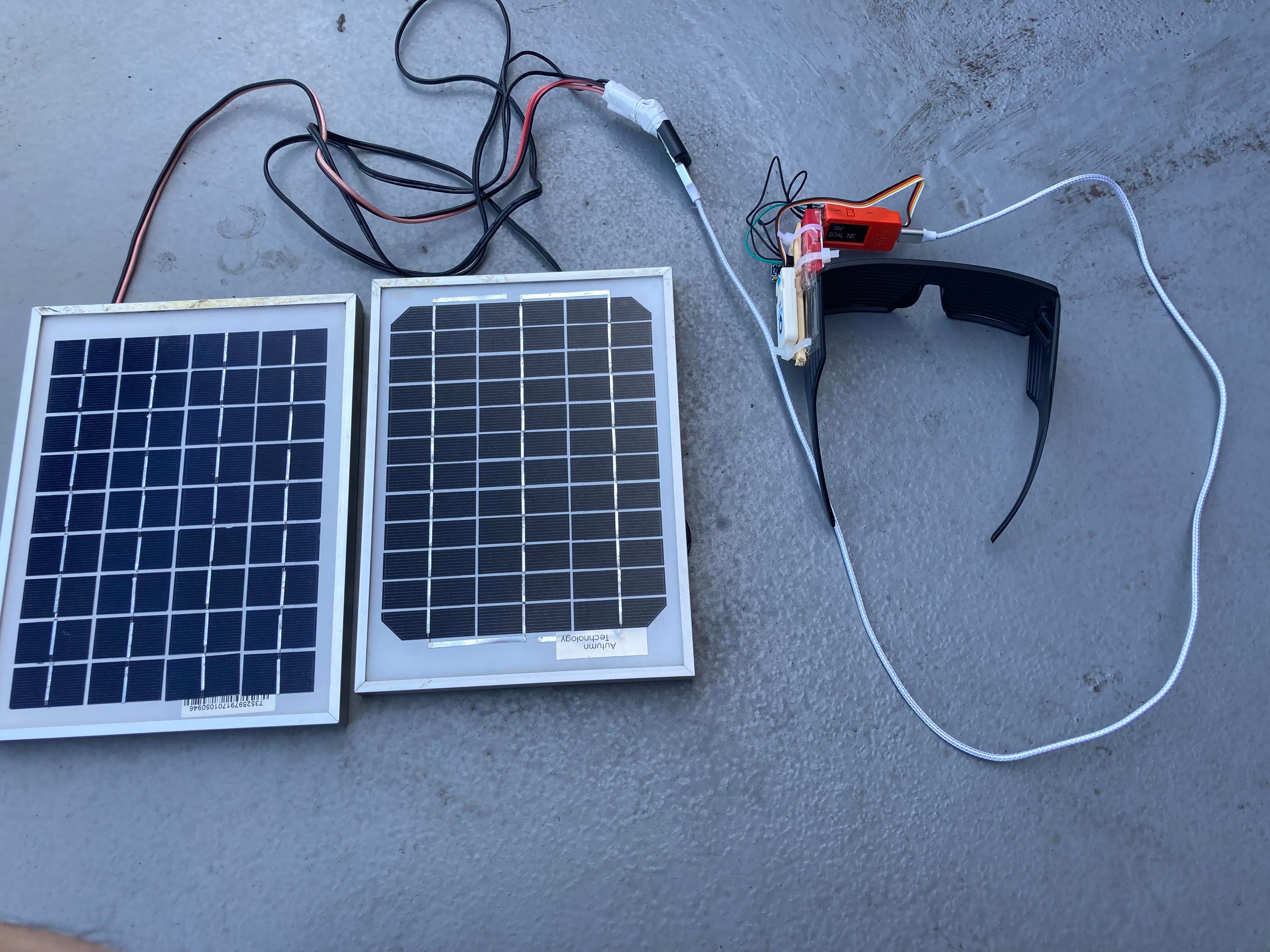

太陽光パネルを使えば日中はバッテリー切れをきにする必要はありません。

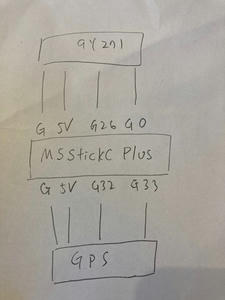

ざっくりですが接続図です

　

緯度と経度は好きな目的地にしてください。

[0回]
スコアカウンターから位置情報をmysqlへ送る方法

前回作ったスコアカウンターを改良してmysqlへgps情報を送付できるようにしてみました。

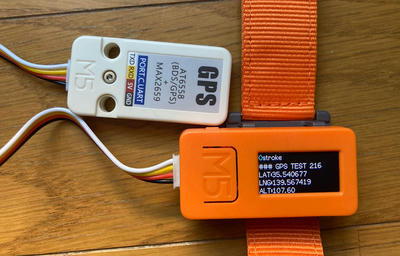

m5stack用GPSを購入します（ケーブルはついてきました）

スコアカウンターのコードへ下記を加えていきます
　・サーバーサイドへのPOST
　・GPS（経度、緯度）情報の取得
　・Wi-Fi接続
　・タイムスタンプWi-FiのSSID、パスワードの入力をしてください。

今回はいつもと違いサーバーサイドの開発をしています。
LAMP環境を構築し、下記PHPファイルへpostしデータベースへ値を格納しています。

http://*************/gps.php

DBを構築するところは割愛しますが下記コマンドでDBを作成しています。
CREATE TABLE `gps` ( `id` int(11) , `sensor_id` varchar(16) ,`lat` double(16,10), `lng` double(16,10),`datetime` datetime );

M5stickCのボタンを押すとGPSデータが格納されます。

それをgooglemapでみるとこうなります。

これをゴルフコースでやれば打った場所と時間が確認できますね！！
（すいません、まだやってません…）

[0回]
m5stickCでスコアカウンターを自作した話

最近ゴルフをはじめたのですが、あまりにも下手で何打打ったかわからなくなるのでスコアカウンターを使うことにしました。

買うのももったいないので手持ちのM5stickCで作りました。

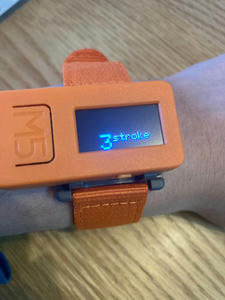

腕につけるバンドつきなので便利です。

使い方はAボタン（前面の大きいボタン）で1打足す。Bボタン（写真右側）で１打引くというシンプルなものです。※ホールごとに保存できるようにしようかと思いましたが、電池がもたないので１ホール終わったら電源を切る想定です。

ちなみにM5stickCはEOLなのでM5stickC　Plusを使ってください。※バンドは別売りです

コードは下記になりますが、M5stickC Plusはライブラリも別で#include <M5StickCPlus.h>になります。書き込み時のボード設定もM5-stick-C-Plusを選択して書き込んでください！！
↓TikTokアカウントもあるよ↓
https://vt.tiktok.com/ZSeUDdmXu/

[0回]
M5stickCとラズパイでインターフォン通知をslackへ通知した話

以前にラズパイで作ったインターフォンのランプからslackにつぶやくシステムをM5stackCでやってみました。　

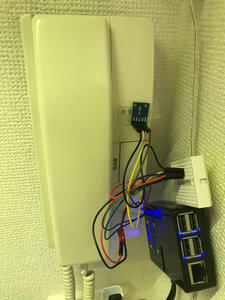

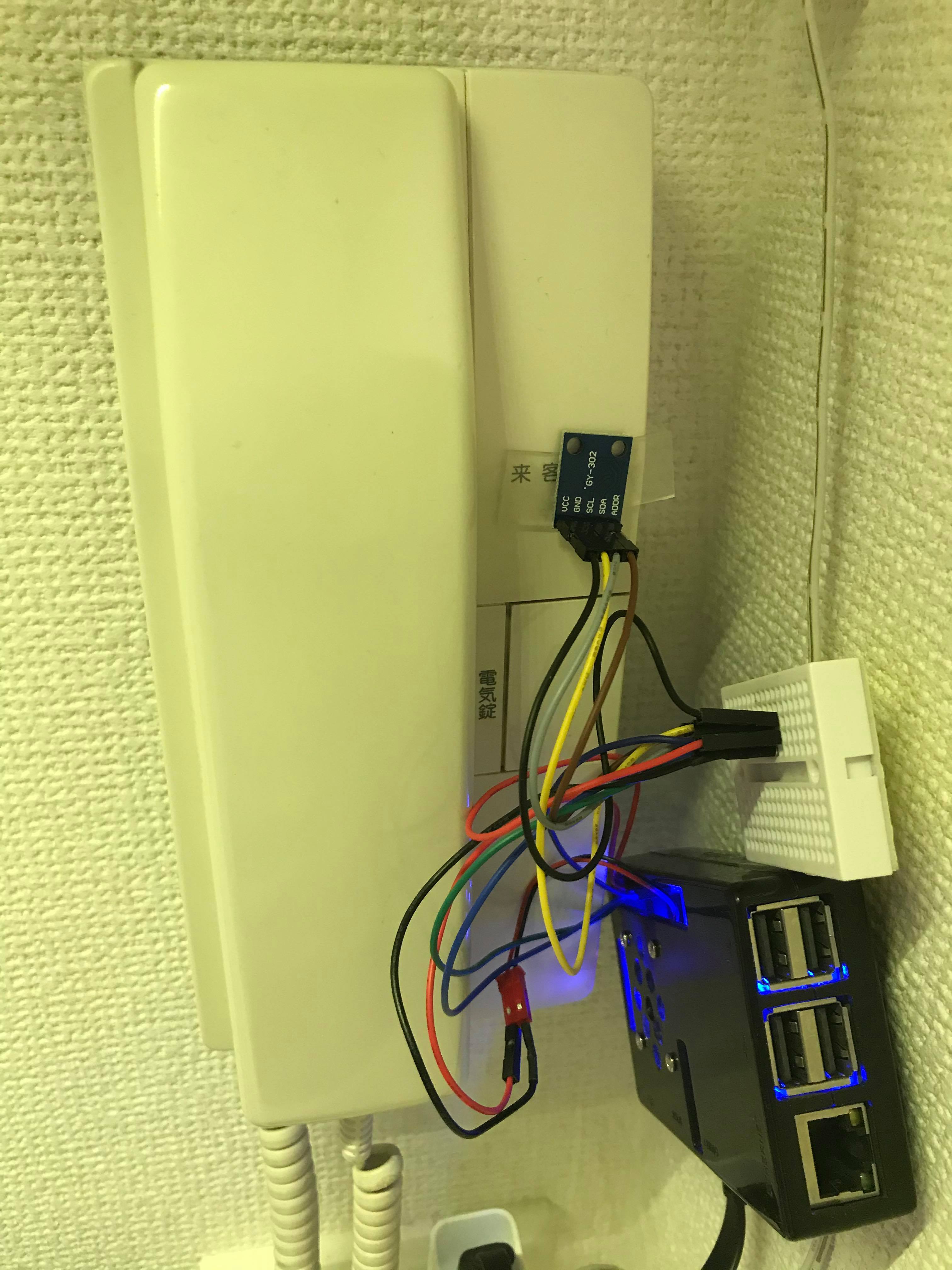

↑まえのやつ、ちょっとラズパイがおっこちそう。

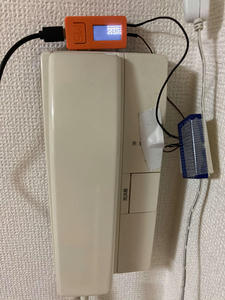

M5stickですっきりさせました。　LCDがあるので死活監視もできます。

ラズパイと違いアナログ電圧を直接入力として使えるのでcdsセンサーが使えます。

SLACKへは以前と同様につぶやくことができます。

続いてラズパイのコードです。M5stickCとラズパイは同じネットワークにしてください
ラズパイとM5stickCでUDP通信をします。M5stickCのスケッチは下記のようになります。cdsセンサーは３６ピンとGNDへつないでいます。※使えないピンもあるので注意してください。明るさのしきい値を　analogRead( PIN )>=2000　としていますが、微調整してください。
やはりIoT機器としてはラズパイよりM5stackシリーズのほうが使いやすいですかね…。
