ラズパイのGPIOを使うとき、実はいろいろな制限があります。
ピンの出力電圧は3,3V、流せる電流はピンごとでは8mA、トータルで50mA程度が最大だそうです。
例えばこんなパトランプを制御しようとすると…
ダメですね。0.14Aも流れているのでまったく動かせません。というよりそもそもUSB出力なので５V仕様です。
USB出力を動かすやり方は２つあります。
①ラズパイのUSB出力を制御する。
②トランジスタを使って増幅させる。
①はラズパイのUSB出力をシェルスクリプトでON、OFFさせる方法です。
USB OFF のスクリプト
sudo hub-ctrl -b 1 -d 2 -P 2 -p 0
USB ON のスクリプト
sudo hub-ctrl -b 1 -d 2 -P 2 -p 1
ラズパイ３B＋でしか試していませんが、USB出力すべてが動作してしまうため、あまり使い勝手がよくありません。USBのWEBカメラなども接続している場合は停止してしまいます。
続いて②です。arduinoのように５VでGPIO出力できなくてもピンとしては５Ｖ電源は取れるので

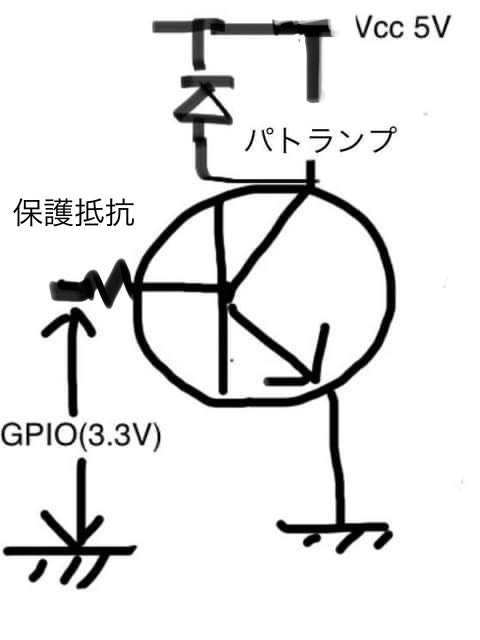

下記のように接続し、GPIOの信号で負荷に５V印加できるようにします。
※８/10図を修正しました。指摘の多かった電流制限抵抗とフライホイールダイオードを入れています。
ＵＳＢのメス側とトランジスタ（２C１８１５）が必要です。
パトランプは負荷のところへ挟み込み、片方はラズパイの５V出力につなぎます。3.3VのGPIO出力はベースとしてトランジスタへ接続します。コレクタに流せる最大電流は150mAなので問題ありません。
あとはGPIOを制御するプログラムを作るだけです。このやり方はラズパイだけではなく、ESP32
あたりのモジュールでも使うのですが、今回「あれ？どうやってやるんだっけ？」ってなったので備忘でまとめました。直流モーターを制御するときに必要です。
…こんなめんどくさいことしなくていいようにラズパイに５Vの入出力端子デフォルトで作ってほしいですけどね。
[0回]
[0回]
[0回]
続いてpython-smbusをインストール
sudo apt-get install i2c-tools python-smbus
通信ができているかは下記コマンドで確認できます。
sudo i2cdetect -y 1
通信ができていれば下記のようになります。
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- 23 -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

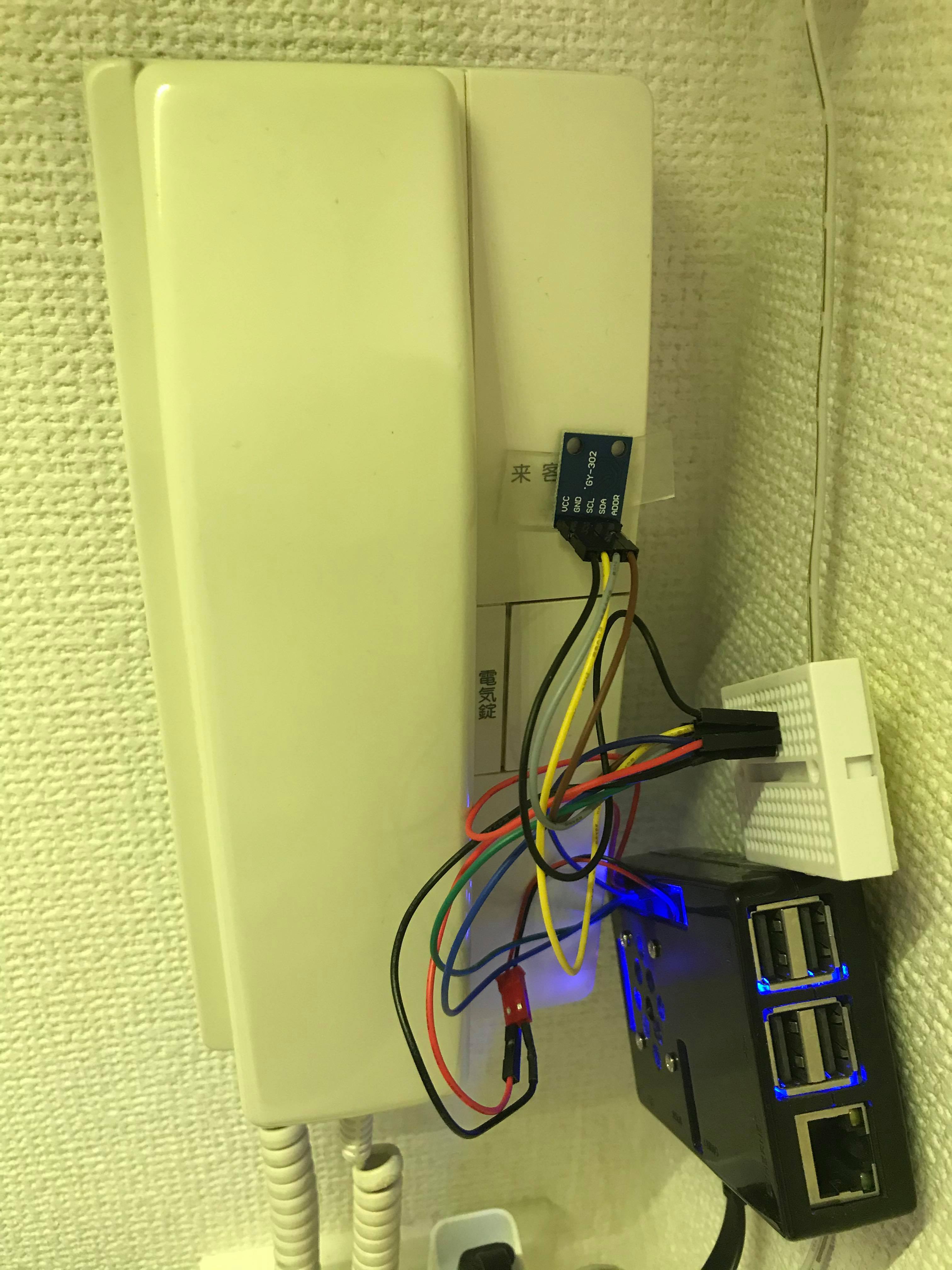

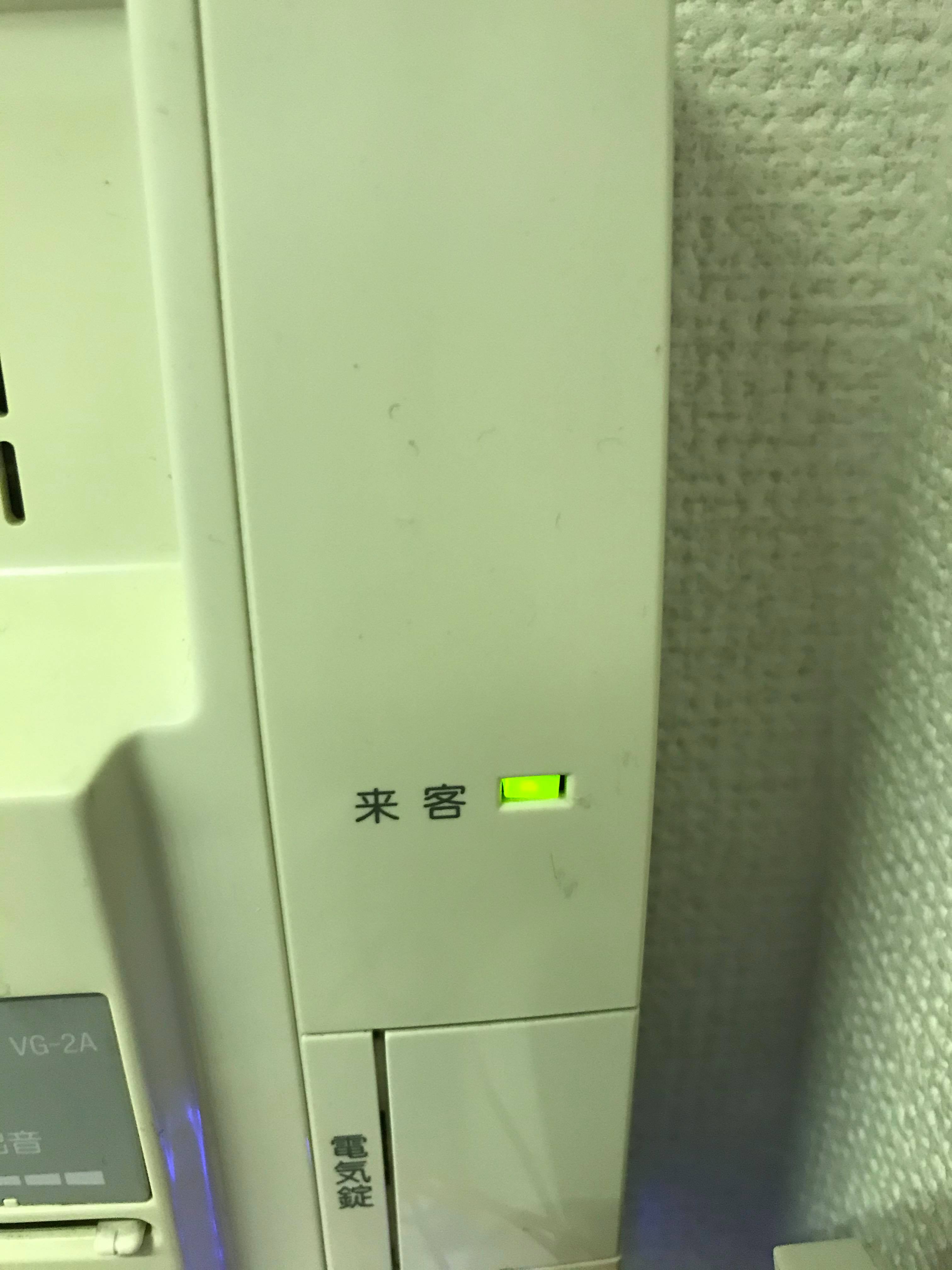

インターホンがなりLED点灯を検知したらslackにつぶやく様に
設定しておきます。 →やり方はこちら
取得したIncoming Webhook URLをpythonコードに埋め込んでいきます。
mport requests
import json
import smbus
import time
import os
SLACK_URL = "https://hooks.slack.com/services/**********"
while True :
bus = smbus.SMBus(1)
addr = 0x23
lux = bus.read_i2c_block_data(addr, 0x10)
lux2 = (lux[0]*256+lux[1])/1.2
print(lux2)
time.sleep(1)
if lux2 > 20 :
#content = temp2
payload = {
"text": "ピンポーン",
"icon_emoji": ':snake:',
}
data = json.dumps(payload)
requests.post(SLACK_URL, data)
time.sleep(15)

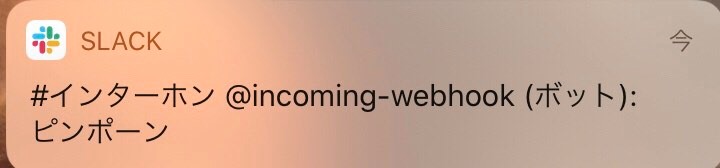

これでインターホンがなるとスマホへ通知するようにできました。
ルーフバルコニーにいても気づくことができます。
一応外出しているときもスマホに通知が来てしまうのですが、その時はあきらめるしかないですね…。
[1回]
covid 19 virusの影響で在宅勤務されている方も多くなり、急にZoom等のビデオ会議をする機会が増えたと思います。
全員テレワークだと個人同士でテレビ会議をすると接続に時間がかかったり、待ちが出てきてしまいます。
やはり拠点があったほうが使いやすいと思ったので今回Raspberry pi4でやってみることにしました。
まずはRaspbianにZoomをインストールしようと思ったのですが、残念ながらできませんでした。
https://www.raspberrypi.org/forums/viewtopic.php?t=254367
↑ラズパイコミュニティのあいだでもやってみようとした人はいるみたいですがやはりブラウザで固まってしまってうまく動作しません。（一応Linux用のZoomはあるみたいですが…）
とりあえず下記の手順でOSをRaspbianではなくubuntuにしてみました。
①microSDカードをフォーマット
新品のmicroSDカードならいいのですが、Raspbianで使用していたものとなるとパーテーションが区切られてしまい、うまくフォーマットできない場合があります。
→SD Card Formatterでフォーマットしました。
https://www.sdcard.org/jp/downloads/formatter/
②ubuntu LTEをダウンロードしてmicrSDへ書き込み
https://ubuntu.com/download/raspberry-pi
↑ここからダウンロードします。

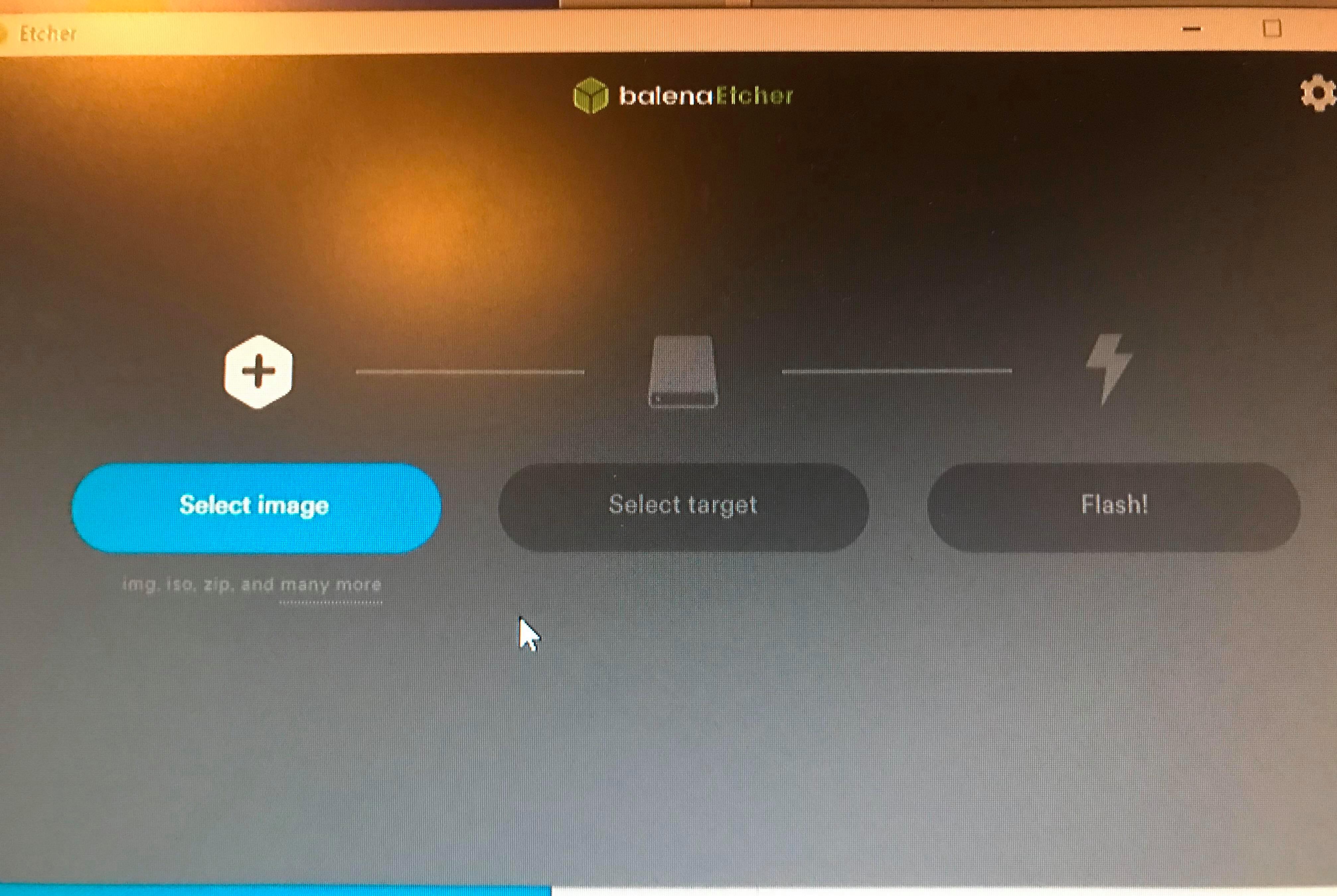

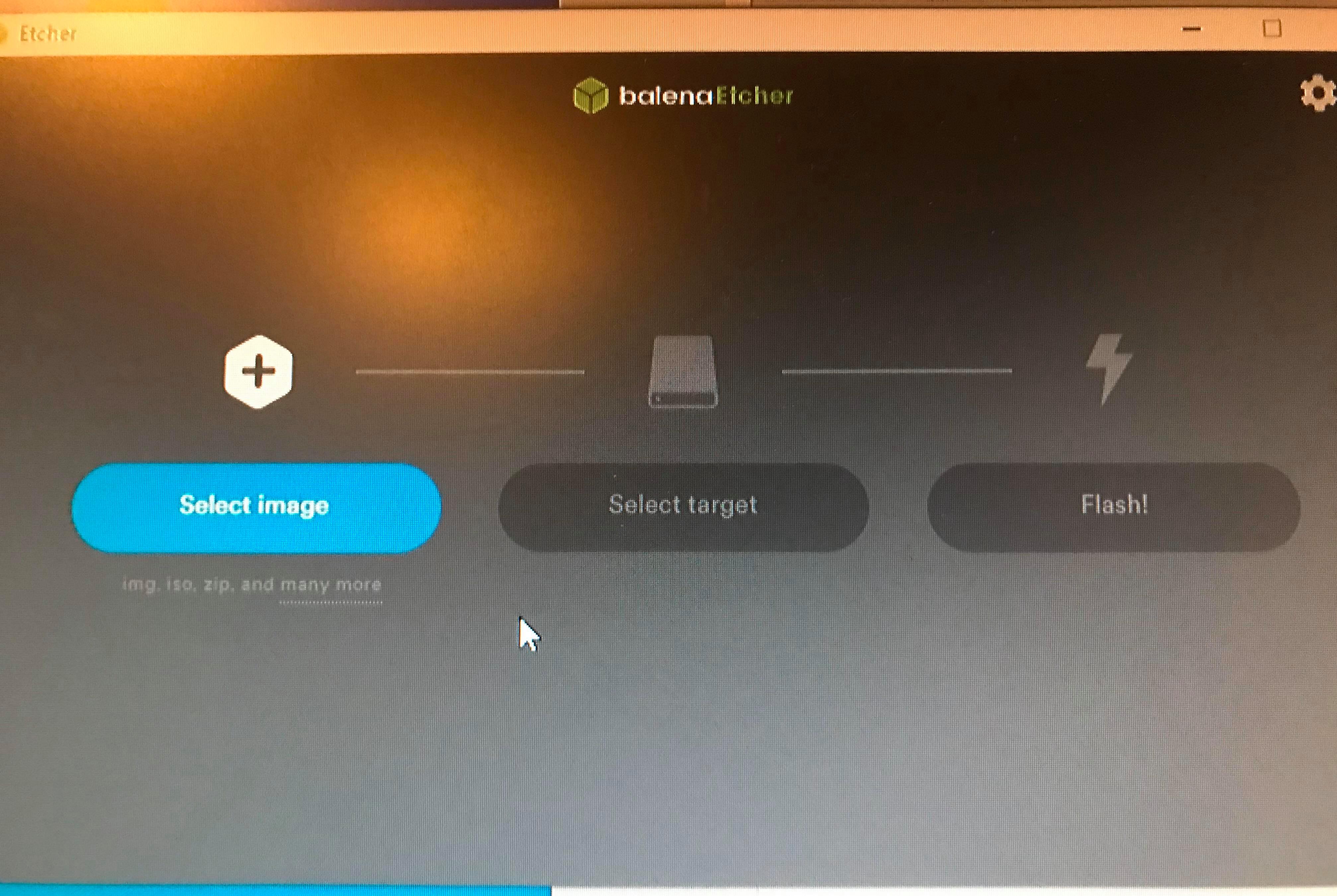

ここで気をつけなければいけない事があるのですが、そのままファイルをコピーしてもubuntuがbootしません。 ダウンロードしたファイルがubuntu-mate-18.04.2-beta1-desktop-arm64+raspi3-ext4.img.xzであれば7-Zip File Manager等で解凍しbalenaEtcherで書き込みます。
↑解凍すると.imgに拡張子が変わっているのでそれを選択しmicroSDカードへ書き込んでください。(microSDは３２ギガはないとつらいかも…)

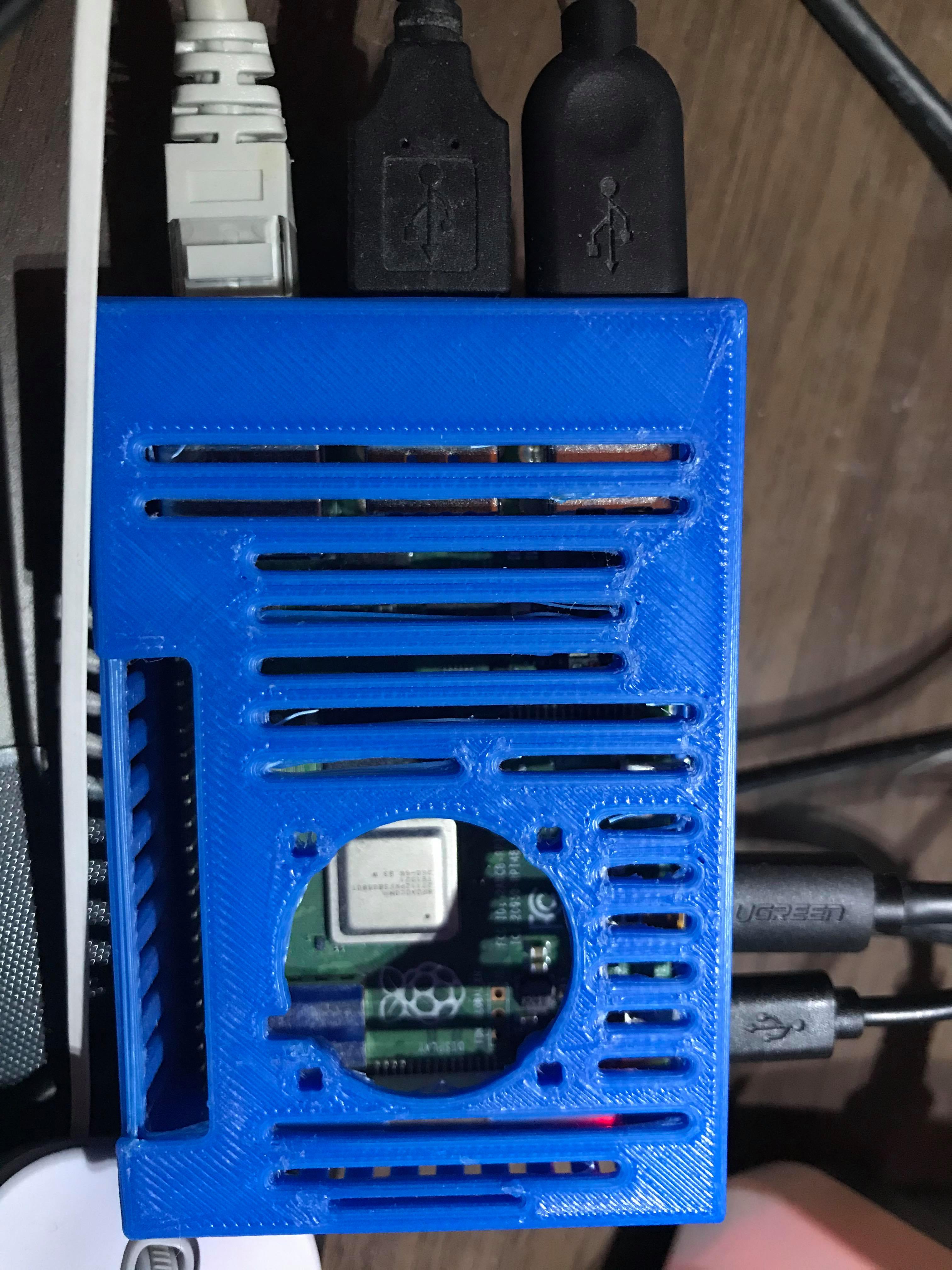

③raspbery pi4で立ち上げ
無線が使用できないので有線LANをつなぎ、
Raspberry piで立ち上げると…

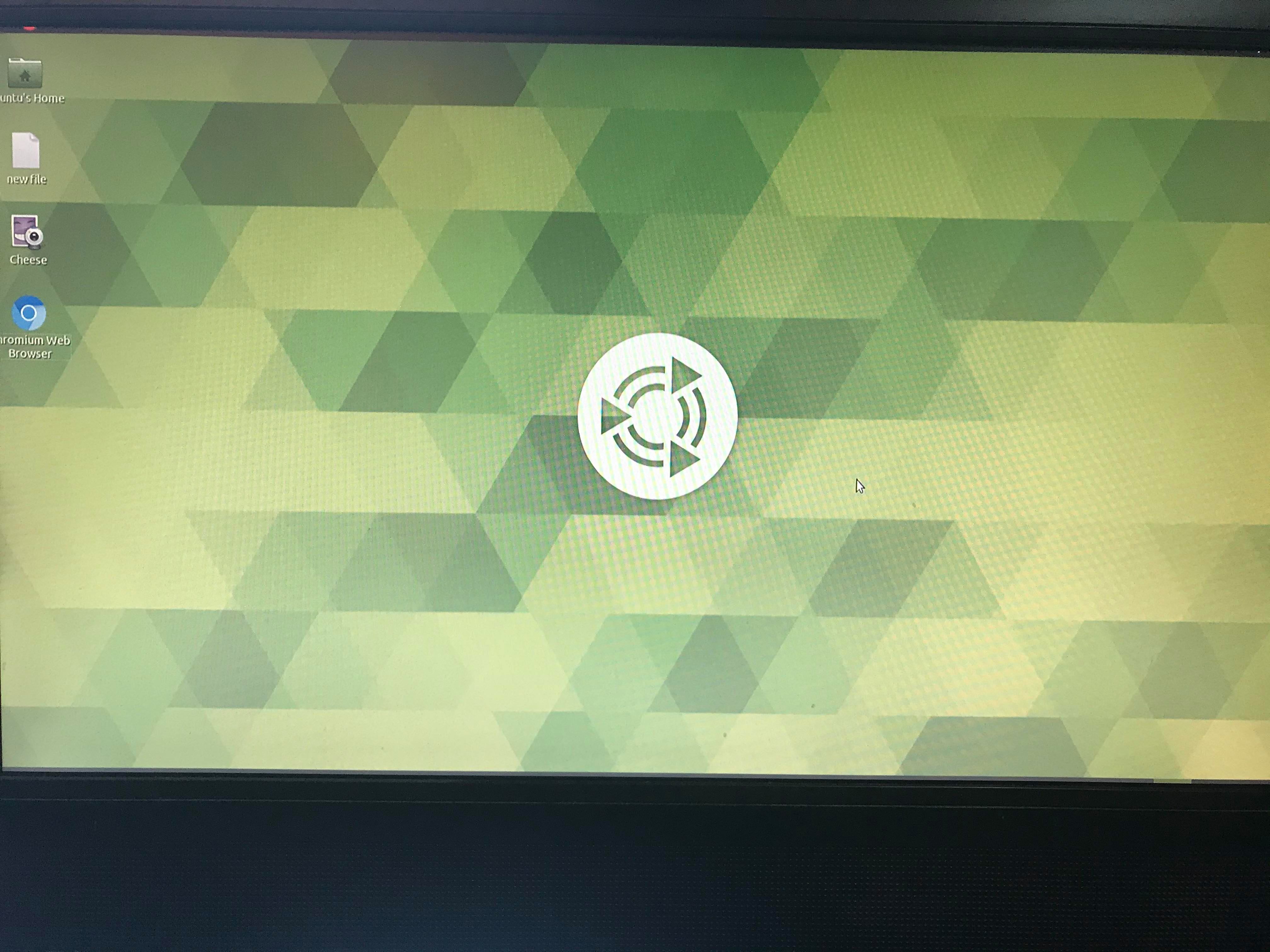

おおっ 動いた。
ログインもパスワードもubuntuなのですが、新しいパスワードを聞いてくるので設定してください。
ここまでだとCUIしか使えないのでGUIのubuntuをインストールします。
sudo apt install ubuntu-mate-desktop
もう少し！
…と思いきや、ubuntu版のZoomもインストールできませんでした。
ほかにもskype等もダメだったのですがgoogleのhangoutだけは動きました。
chromeもインストールできなかったので（なんでや）Chrominiamをインストールしました。
sudo apt install -y chromium-browser
sudo apt install -y pepperflashplugin-nonfree
sudo update-pepperflashplugin-nonfree --install

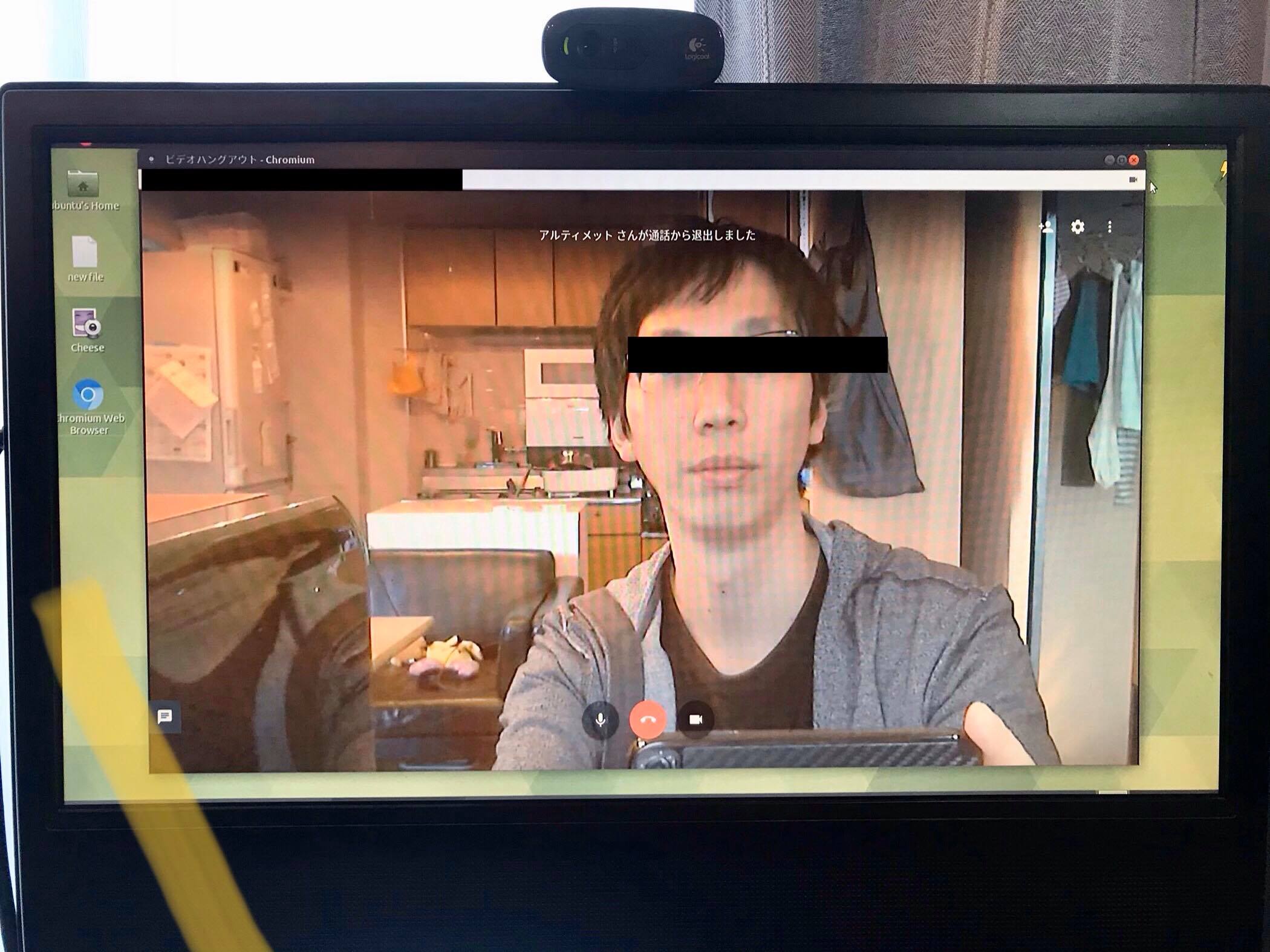

④hangoutでビデオ会議
