3Dプリンタカードリッジをarduinoでリセットする方法

3Dプリンタを購入してはや1年、使う頻度がめっきり減っていたのですが、久々に使ってみました。

しかし、たっぷりあったはずのABSカードリッジなのですが、XYZprintから衝撃のメッセージが!

「カードリッジ残量がありません」

・・・おかしい、カードリッジをパカっと開くとまだまだ数十メートル入ってるのに!

途方に暮れていたのですが、こんな記事を見つけました、なんとカードリッジ残量をリセットできるそうな。

それにはarduinoが必要との事。あるぞ、あるぞarduino!


ここからダウンロードしたxyz_dv_eprom.inoをarduino IDEで開きます。

↓いじるところはこのあたりです。
// Value to write to the EEPROM for remaining filament lenght
// Default Starter Cartdridge is 120m
char x[] = {0xc0,0xd4,0x01,0x00}; //120m
//char x[] = {0x80,0xa9,0x03,0x00}; //240m
//char x[] = {0x80,0x1a,0x06,0x00}; //400m
// extruder temp, default is 210 C for ABS
//char et[] = {0xd2,0x00}; // 210 C
char et[] = {0xe6,0x00}; // 230 C
//char et[] = {0xf5,0x00}; // 245 C
//char et[] = {0xfa,0x00}; // 250 C
// bed temp 90 degrees, default ABS
char bt[] = {0x5a,0x00}; //90C
//char bt[] = {0x32,0x00}; //50C
//char bt[] = {0x28,0x00}; //40C
//Materials
char mt[] = {0x41}; //ABS
//char mt[] = {0x50}; //PLA
//char mt[] = {0x46}; //Flex
これをarduinoに書き込んで、あとはD7pinと5VとGNDの3本をカードリッジの底に接続するだけ。実際はあてる感じ)基盤の端が欠けてるところが5V、逆位側がGND、真ん中がD7pinです。

arduinoの高速点滅が点灯に変わったら成功です!

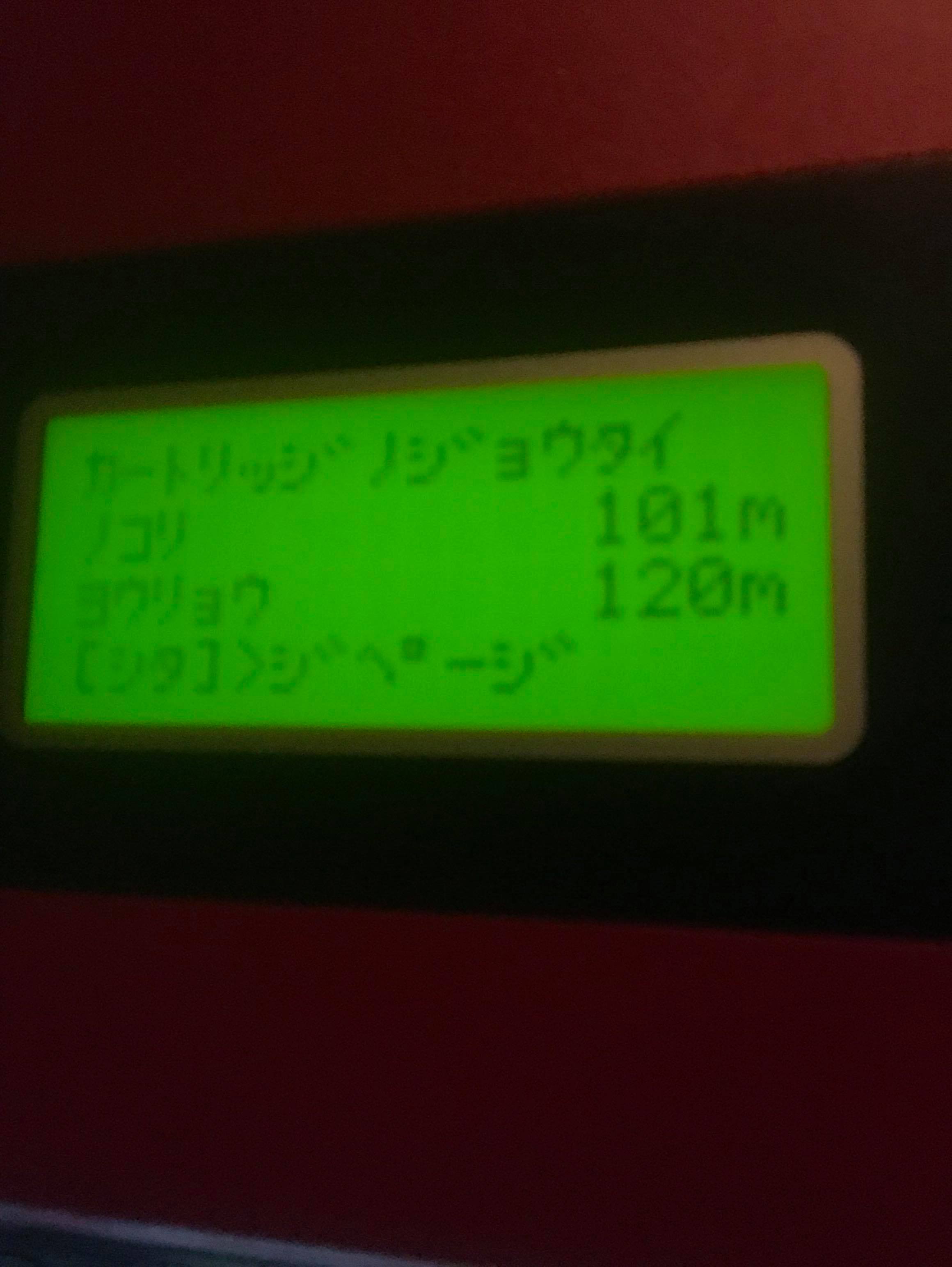

カードリッジ残量が増えました!!

これで思う存分使い切れます。

・・・でもちょっと失敗。











拍手[0回]

PR

01/13

Sun

2019

3Dプリンタで子供のおもちゃ作り

去年、3Dプリンタを買ったもののしばらくもてあましていました。夫婦で買ったものとはいえ、10数万もしたのでできれば活用したく、3歳の娘にちょうどいいおもちゃを作ってみました。


↑以前作ったジャックランタン、これをふまえて…

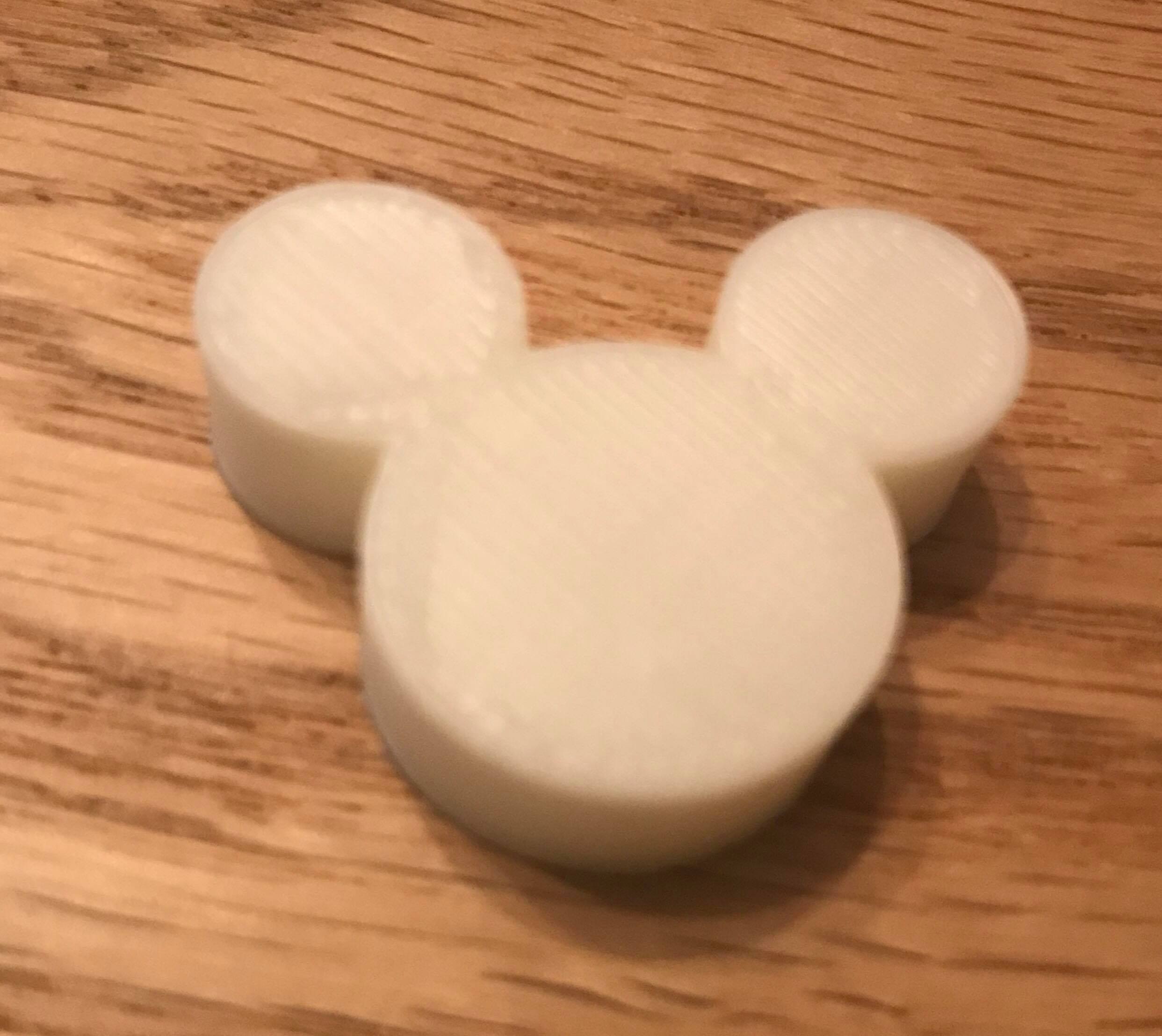

↑〇ッキー!

けっこう好評だったので「次は何がいい?」と聞いてみたところ…

「うんち」 とのこと

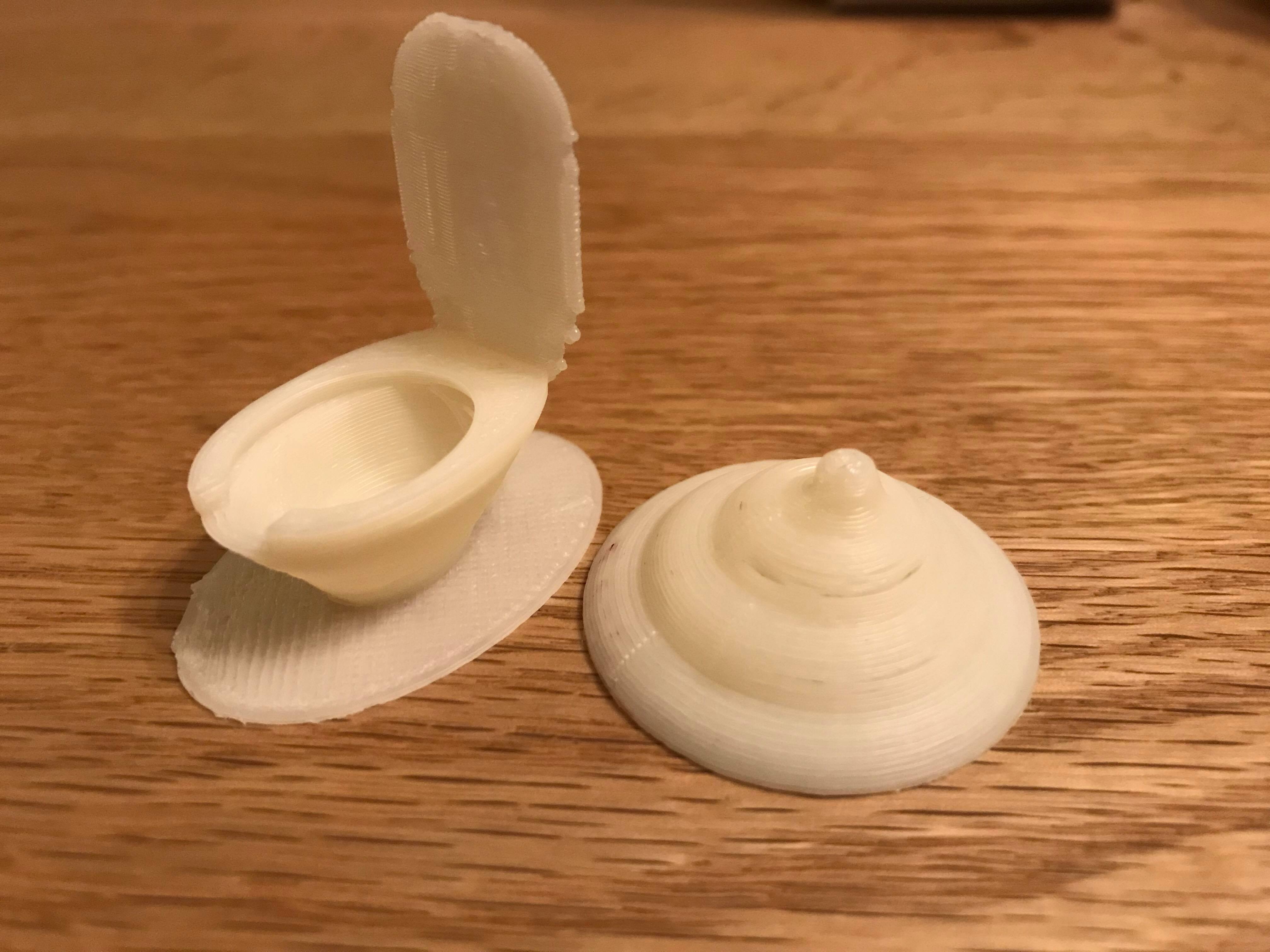

↑うんちです。他は?と聞くと



「トイレ!」といっていたので作ってみました。
接地面が小さく難しかったです。何回かプラットフォームから落ちてしまいました。
(土台をいれて3回目でようやく完成)

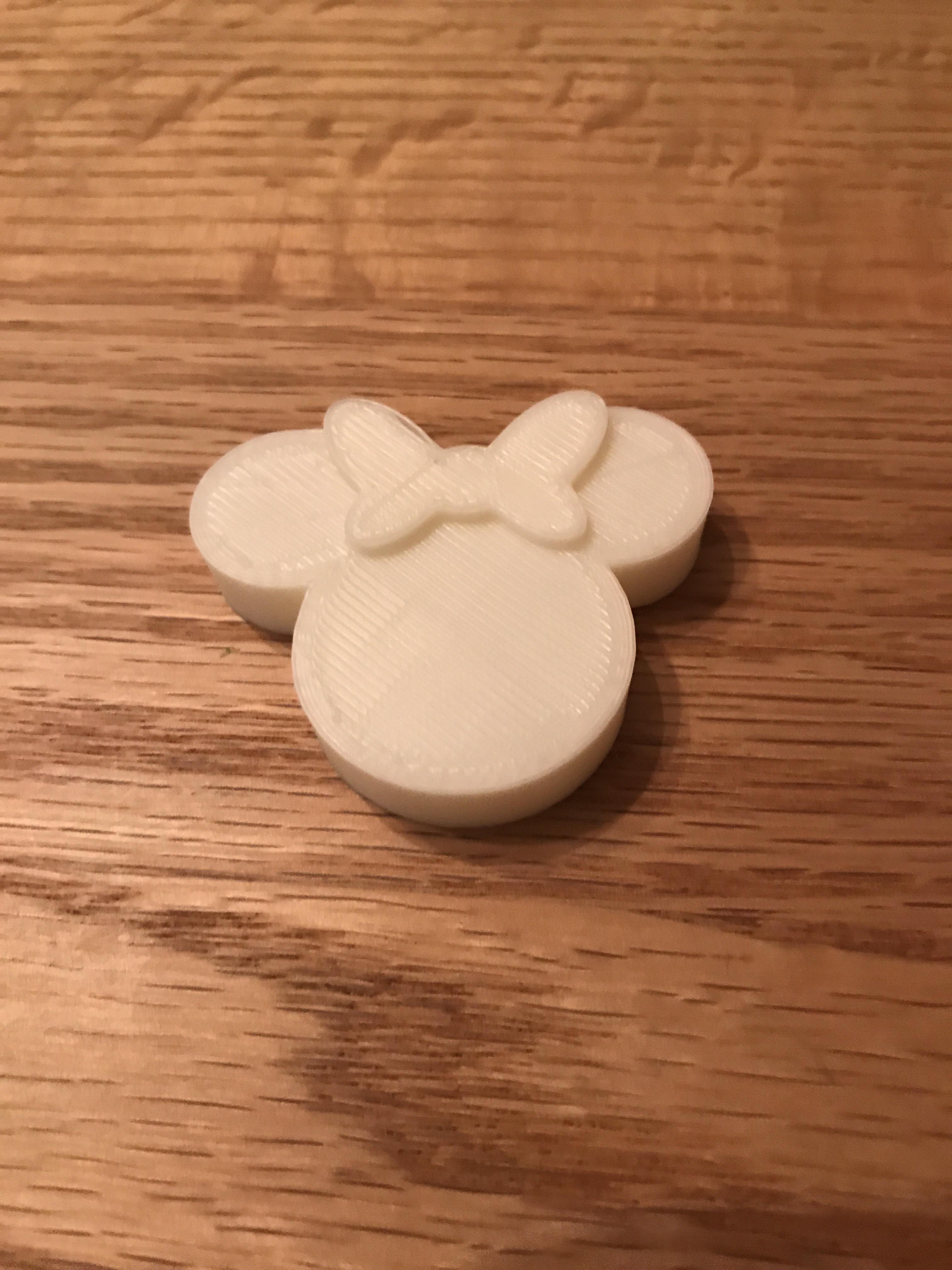

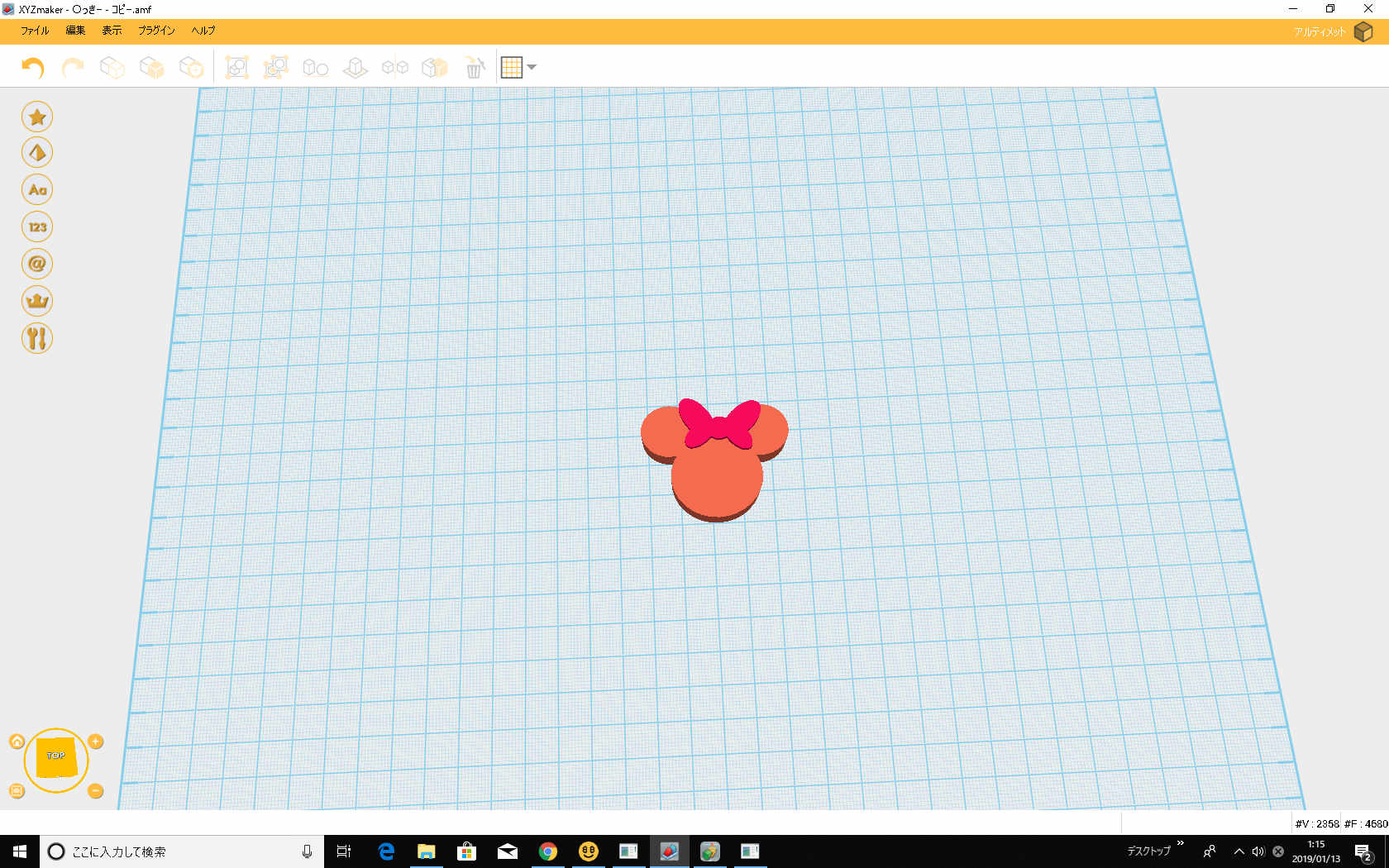

3Dプリンタはダヴィンチプロ1.0でXYZmakerでやりました。キャラ物は寸法の比に注意します。ミ〇ーちゃんも作ってみました。割とうまくできたかな。

つくったあとはガチャガチャに入れたりしてあそんでます!!


でも正直普通のガチャガチャより高くつく…  かも。
まあ娘がよろこんでるから、いいか。




拍手[0回]

10/21

Sun

2018

3Dプリンターでマイニングマシンをハロウィン仕様にした話

2歳になる娘がいるんですが、3Dプリンターでなにか作ってあげようとずっと思ってたんだけど全然できていませんでした。

最近ハロウィンの季節ということでジャックランタンを作ってみました。



・・・ちょっとかぼちゃ感がないですが。
底に穴が開いているのはLEDを入れようと思ってていたので空いてます。

今回は接地面積が少なかったので、一回失敗してしまいました。(プラットフォームから落ちてしまいました。)
対策としてスティックのりをつかったんですが、今度ははがれなくなってしまいました・・。

はがすのにこんなものもあります。ダヴィンチプロについてるへらではちょっと分厚いので
おススメです。

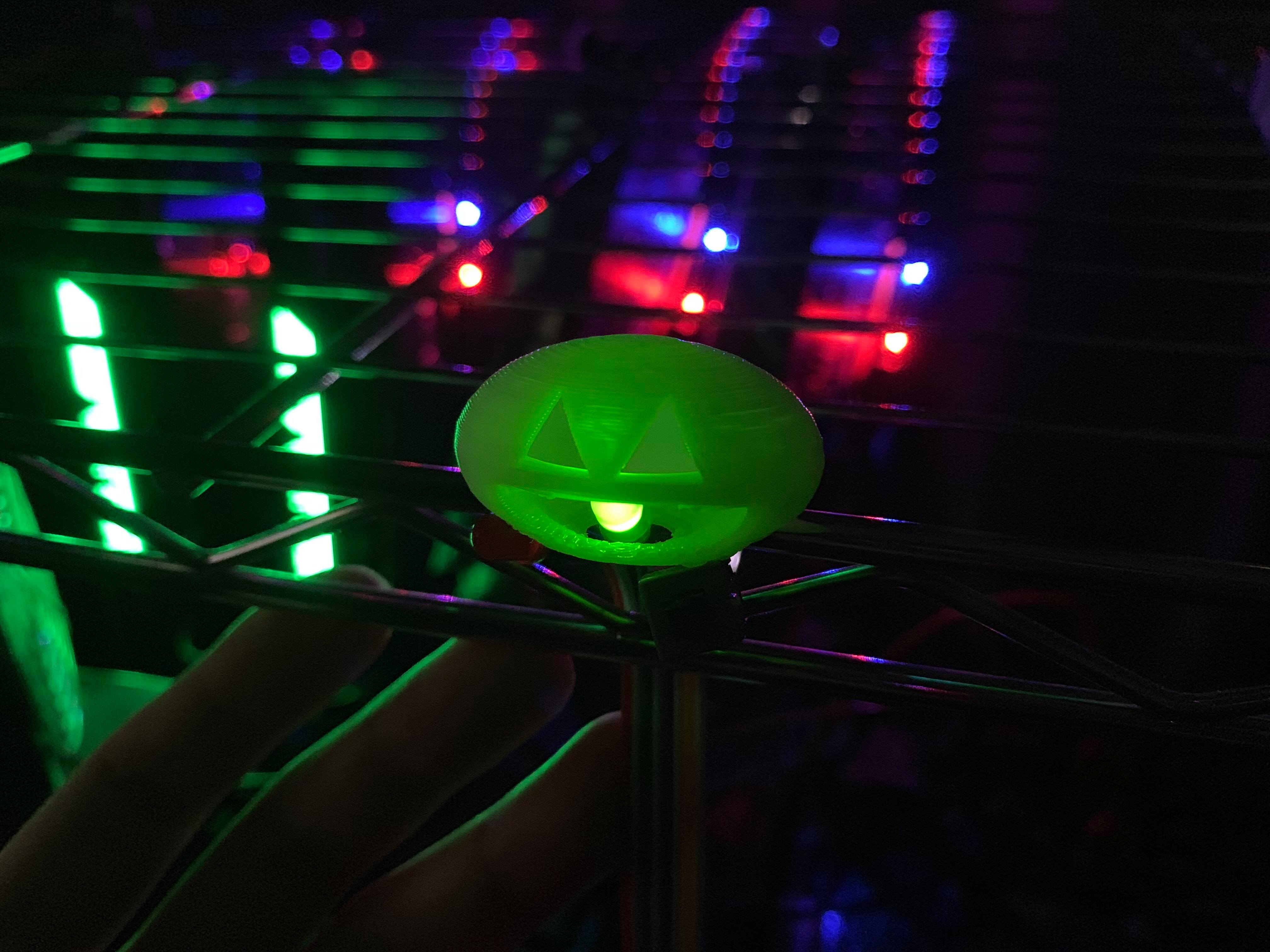

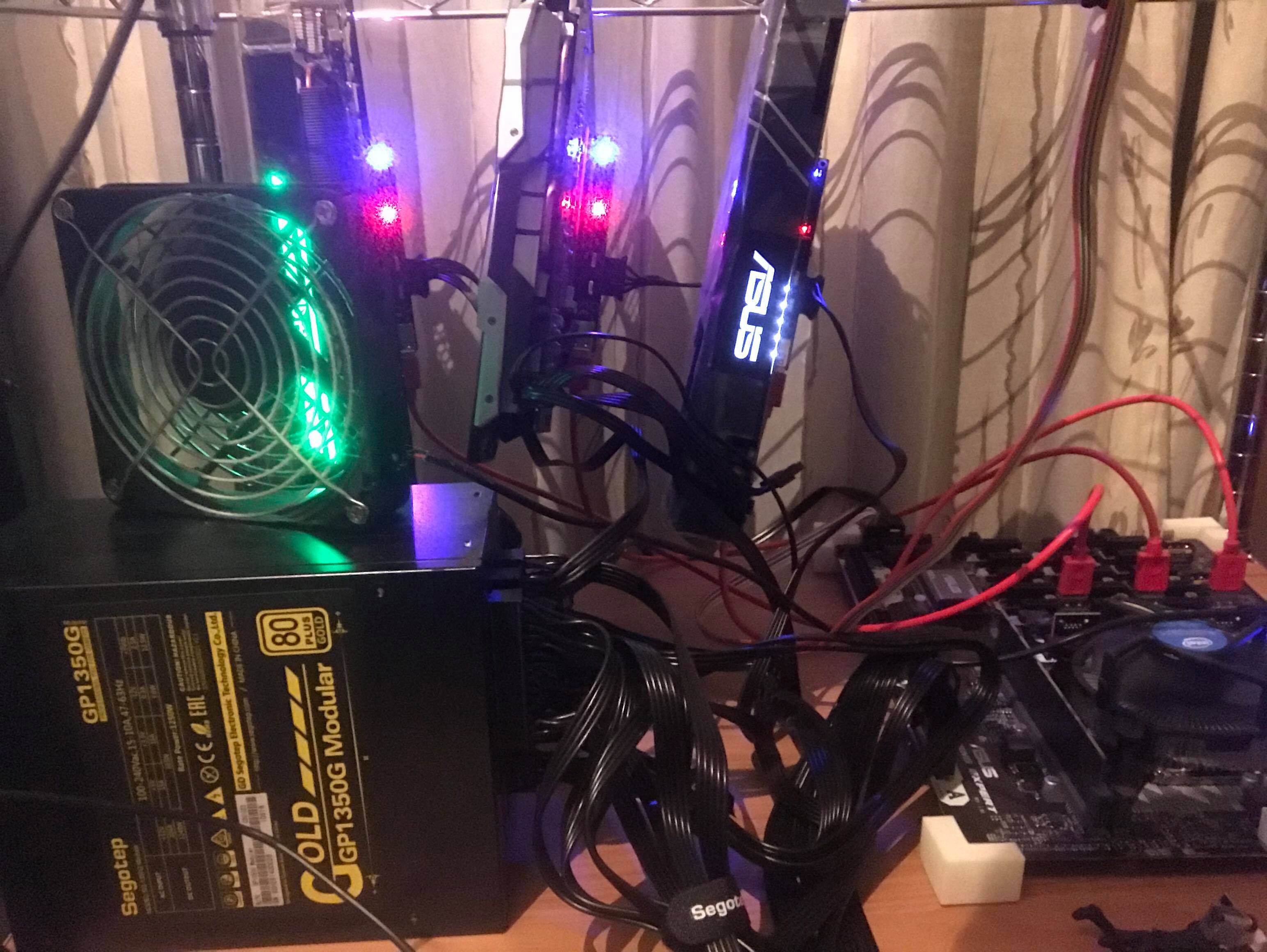

できあがったものをマイニングマシンの電源ランプにつけてみました。





ちょっとハロウィン感でたかな?どうでしょう。






季節はずれになったら家にあるガチャガチャにでもいれてみようかと。
3Dプリンタを有効活用しようという毎日です・・。

→1/13いろいろ娘のおもちゃを作ってみました!!






拍手[0回]

09/09

Sun

2018

3Dプリンターでマイニング用マザーボードのスペーサー作製

マイニングリグに普通のスチールラックを使うとどうもマザーボードとの絶縁性が気になる…
基板に金属部分が接触したら大惨事になりそうな予感。

本当はこういうのをつけるべきなのだが、今回3Dプリンターでなんとかしてみた。

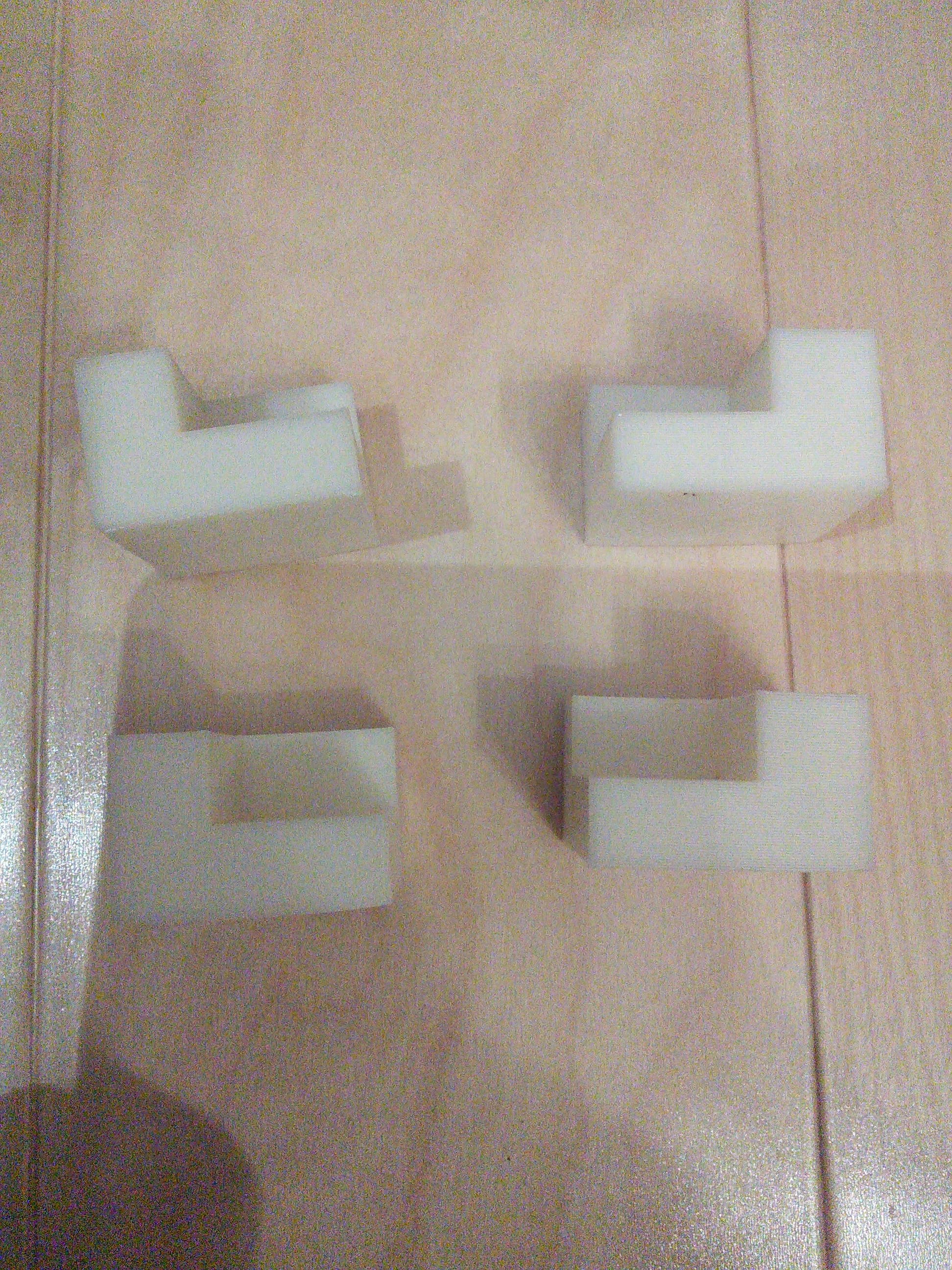

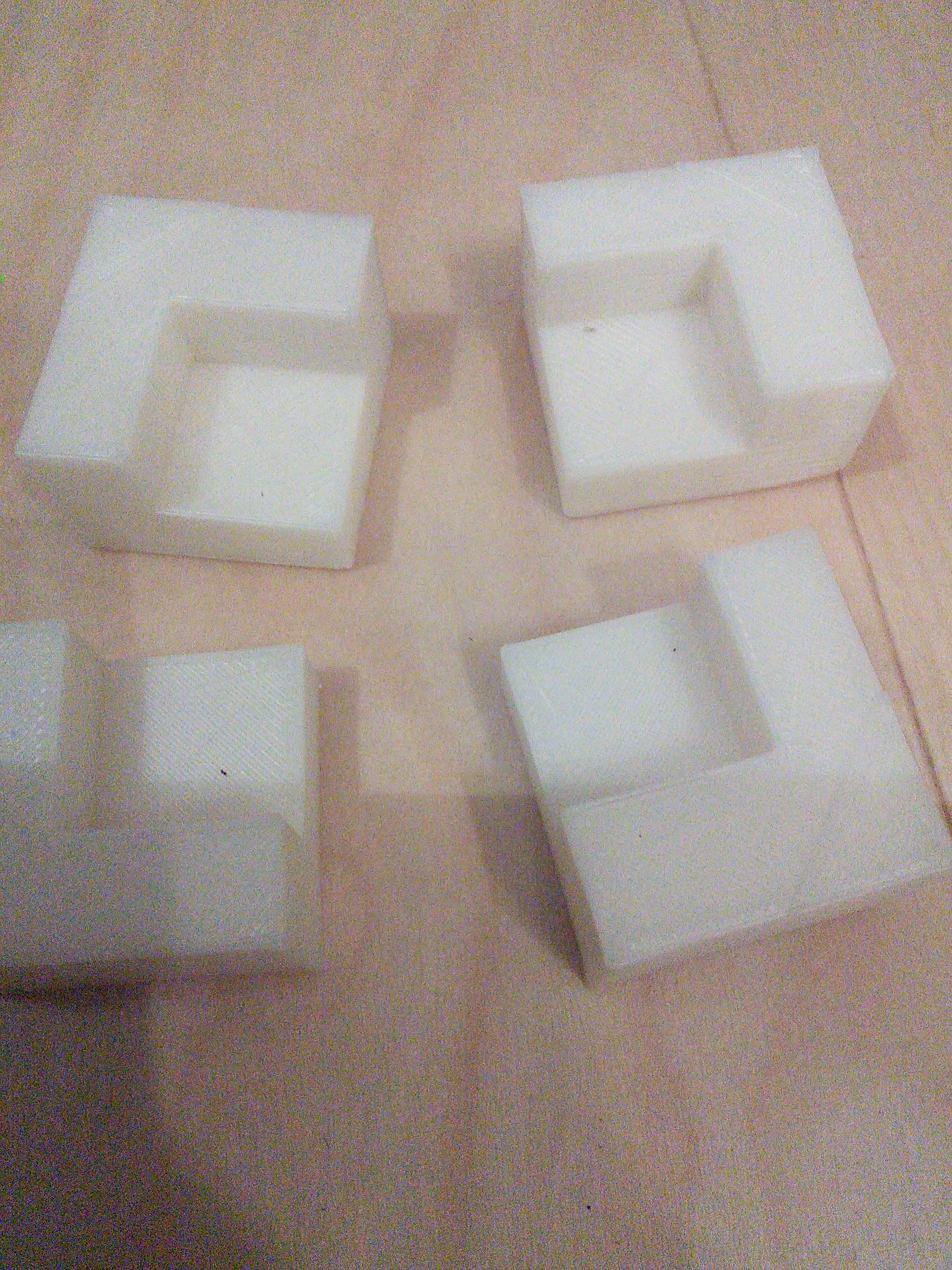

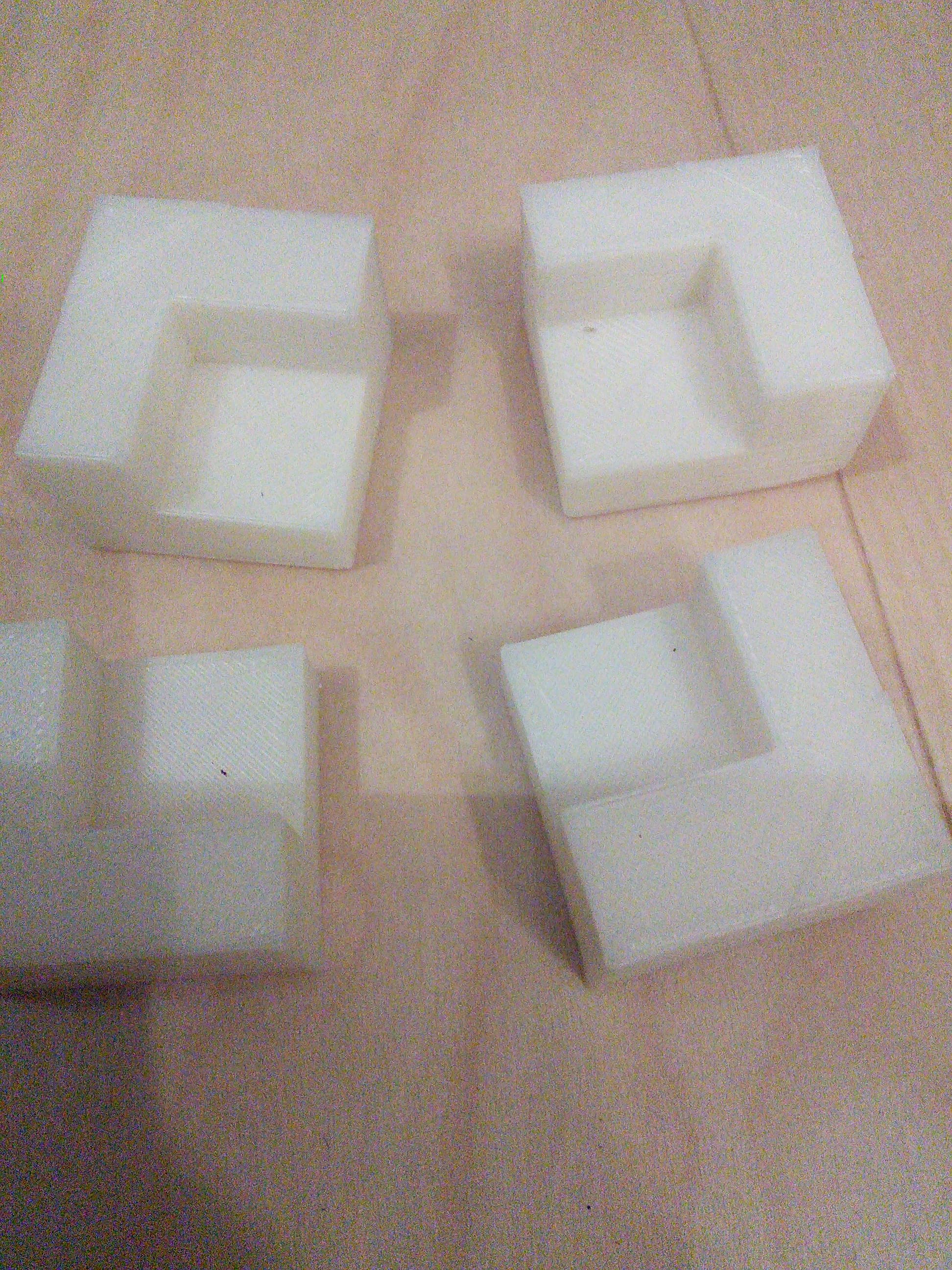

↑スペーサー

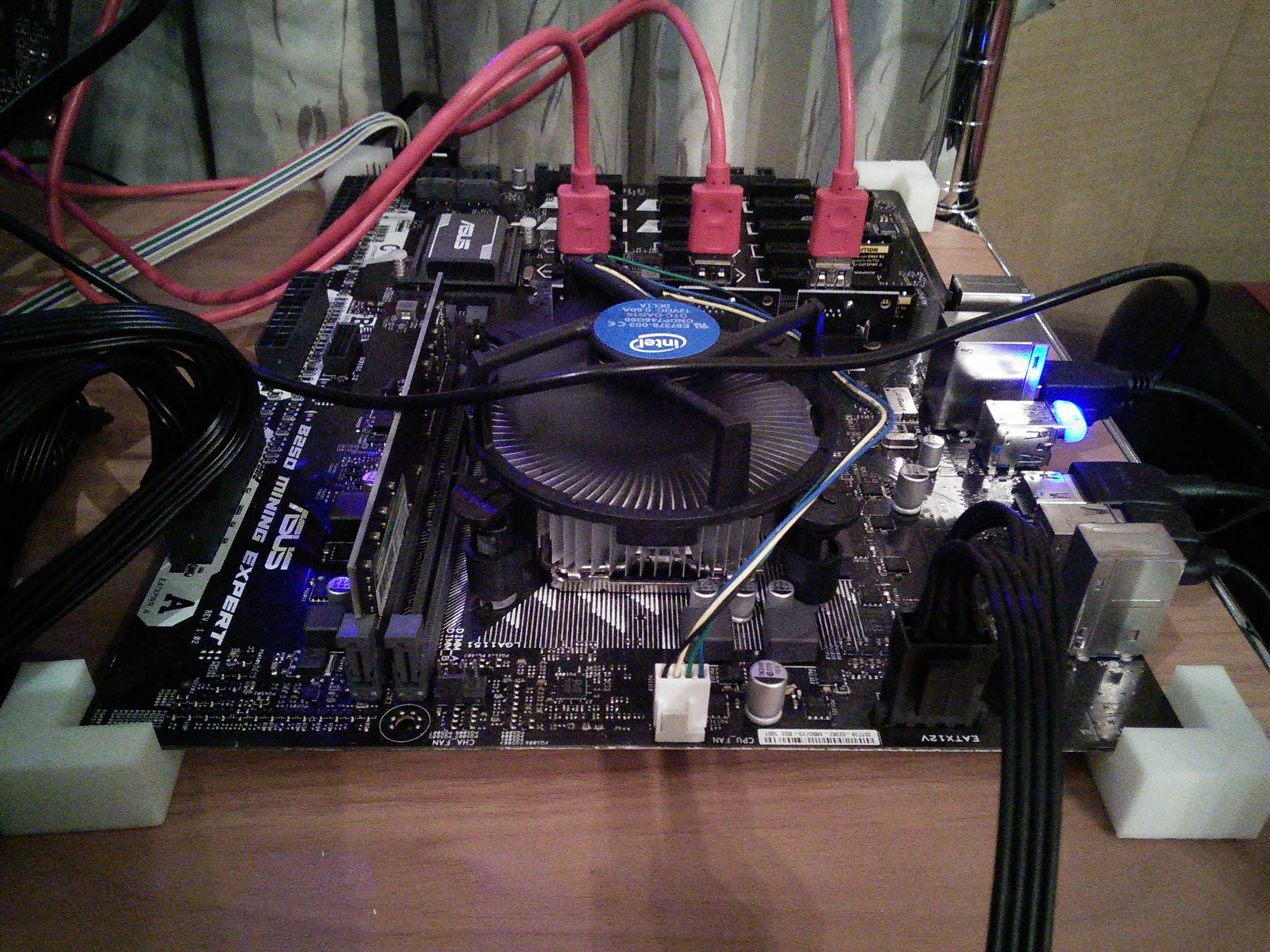

マザーボードの四隅にしっくりきそうなものを作ってみた。



裏に両面テープをつけるとがっちりはまりました。
今までは下に絶縁シートみたいなものをつけていたのですっきりしました。

やはりこういう時、オーダーメイドで作れる3Dプリンターは便利ですね!!










拍手[0回]

06/23

Sat

2018

3Dプリンタでつくったものまとめ

3Dプリンタを購入して1か月・・
いろんなモノをつくりました。


まずはUSBから電源供給するLEDライト
じんわりと明るい・・・
電源供給にはこれを買いました





これからの季節に卓上扇風機




眼鏡ケース!
奥さんにはTENGAと言われましたが・・・

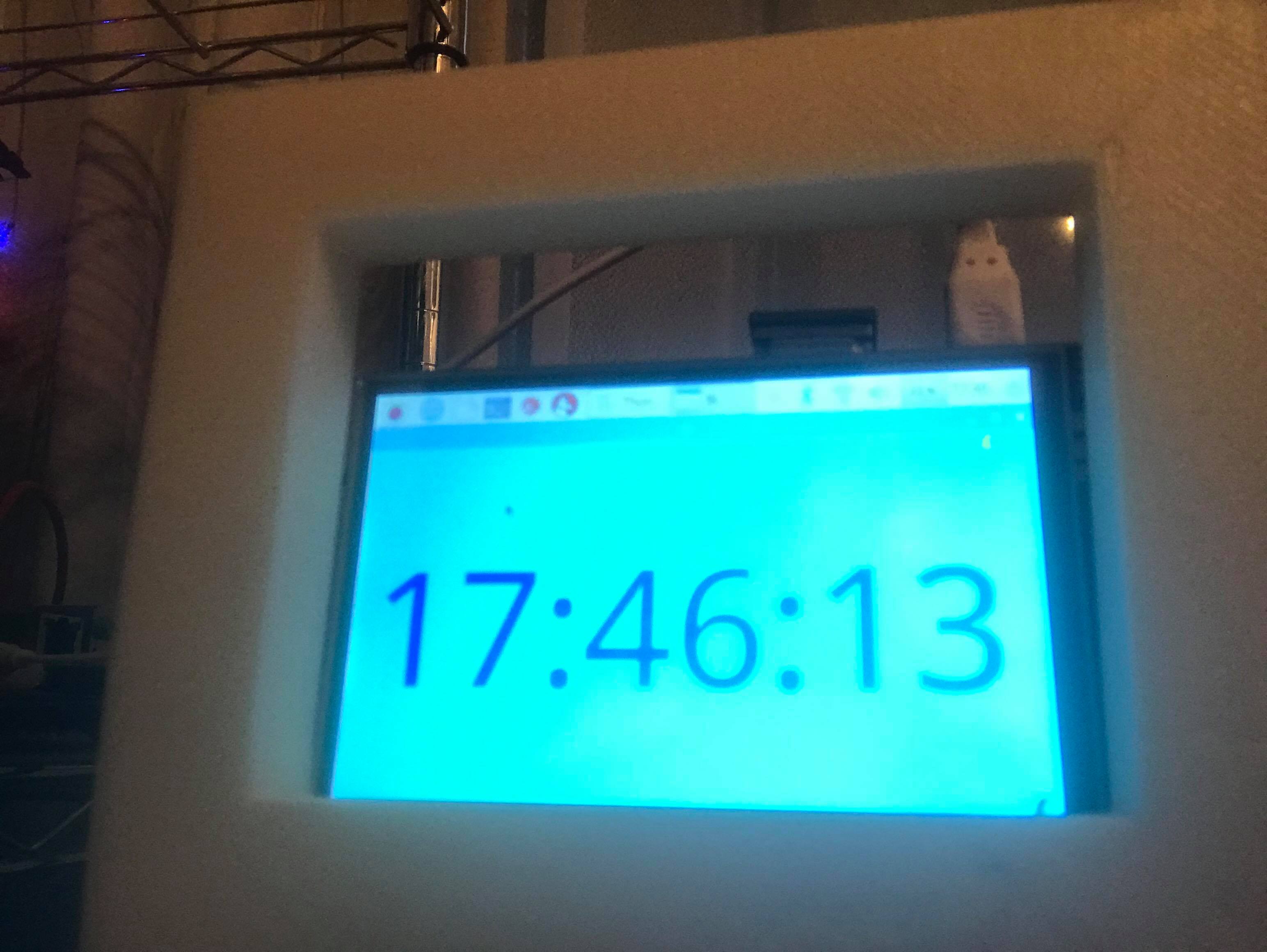

そしてデジタル時計!!
中身の製作はこの記事参照お願いします。


いまのところ3Dプリンタの調子はいいのですが、ときどきこうなります
原因は接地面の張り付き不足や空中を渡す場合はこうなりやすいみたいです。
ノズルを掃除したり、接地面のテープを張り替えたりして復旧。
やはり電子工作との相性はぴったりです。
サイズ図るためにこんなモノも買いました!!
absは少し縮むのでサイズぴったりとはいきませんが・・・
amazonで買うなら金属製よりプラスチック製のほうがいいです。
金属製のものは油まみれで一回返品しました。(ケースも割れていたし)
毎回試行錯誤ですがまだまだこれからもいろいろ作ってみます!!
