【DIY】台所の照明をLEDに更新した話

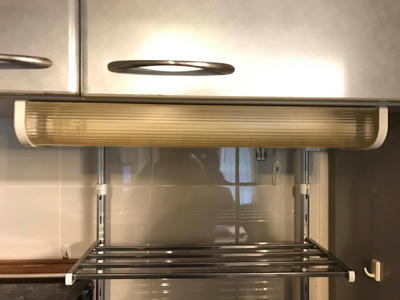

台所の照明のつきが悪くなってきたので更新する事にしました。
ついでにLEDにしてみます。

↓買ったのはこれ



取り換えの手順としてはまずブレーカーを落とします。
電気をつけっぱなしにして落とした時に消えるのを確認しましょう。(違うブレーカーを切って作業すると危険です。)
検電器をつかったり、照明付属のコンセントにテスターをあてて無電圧を確認するのも有効です。

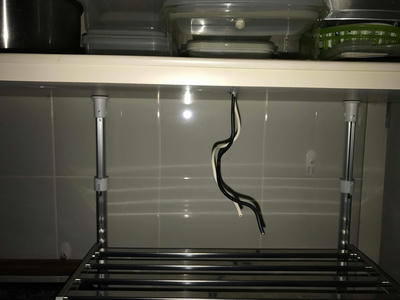

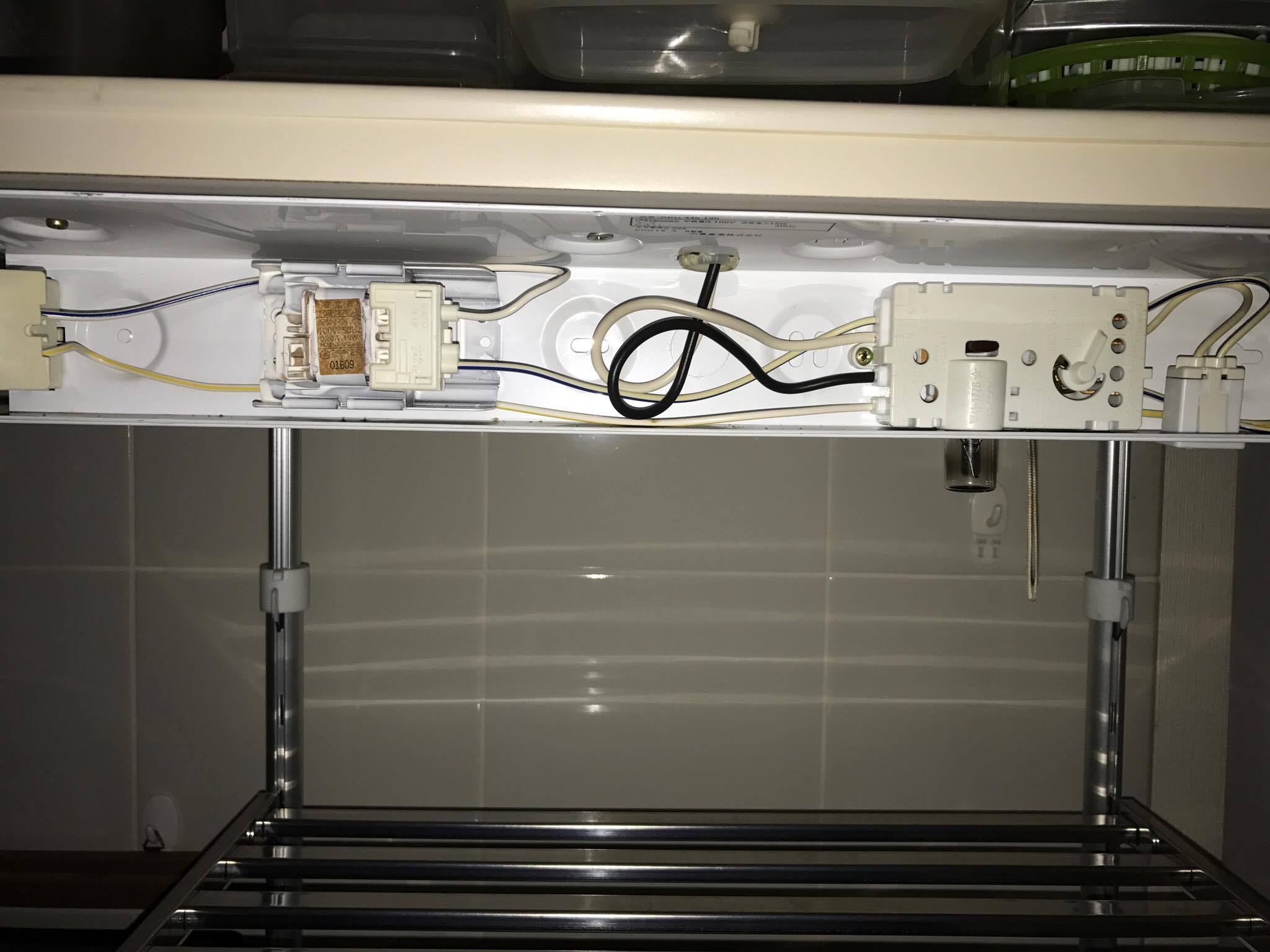

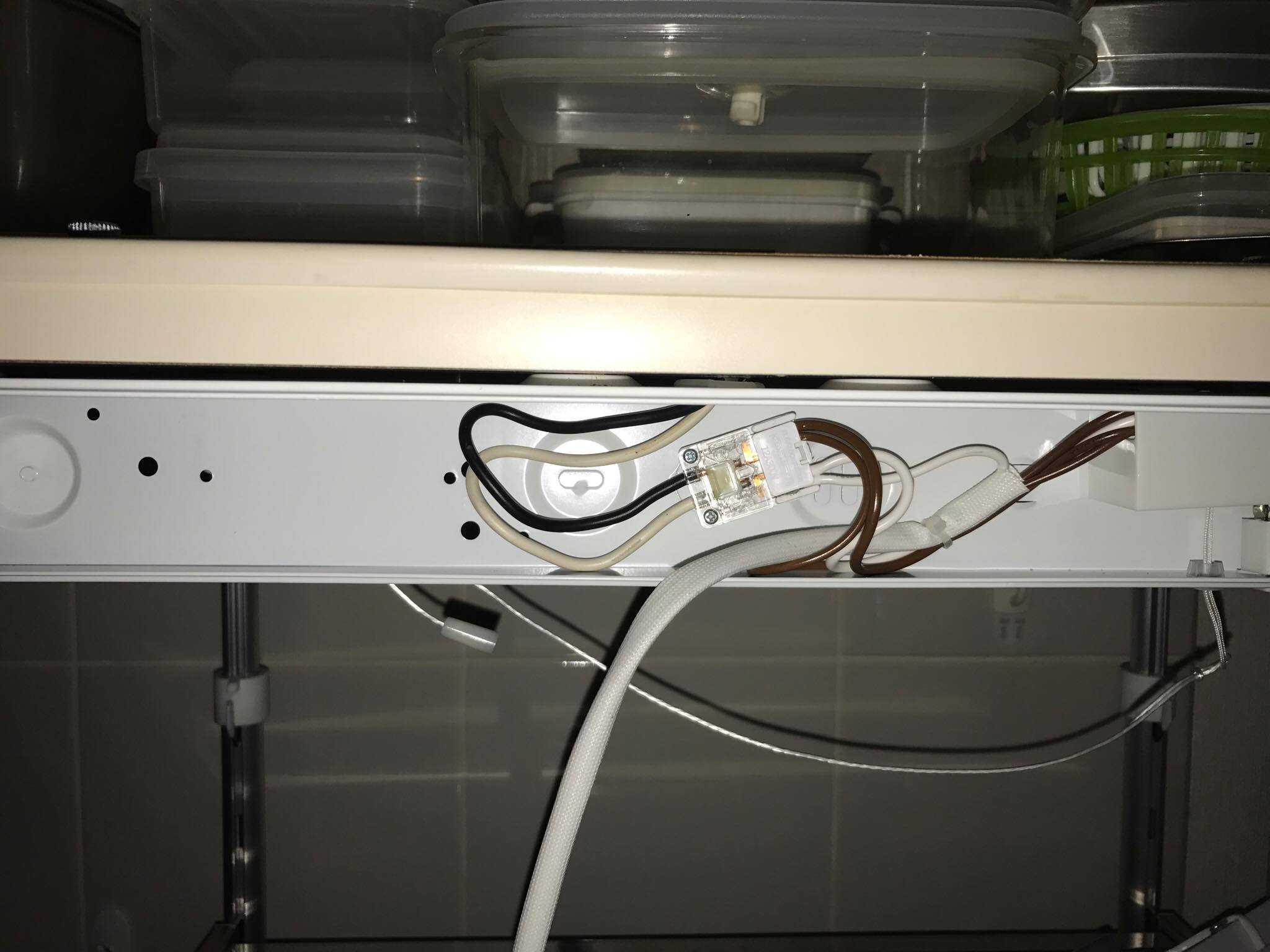

カバーを外して電源である白と黒の線を外します。

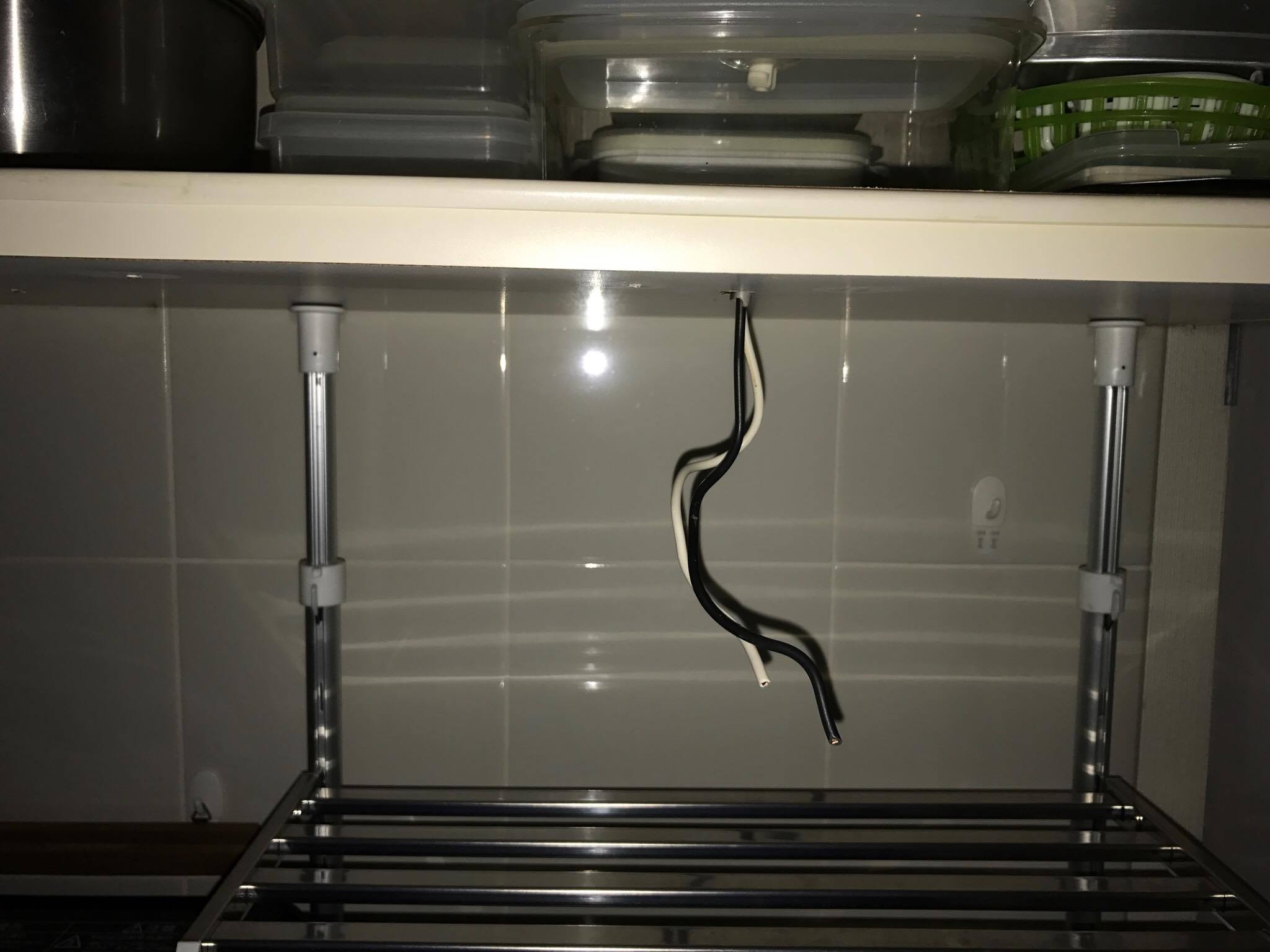

器具を取り外します。

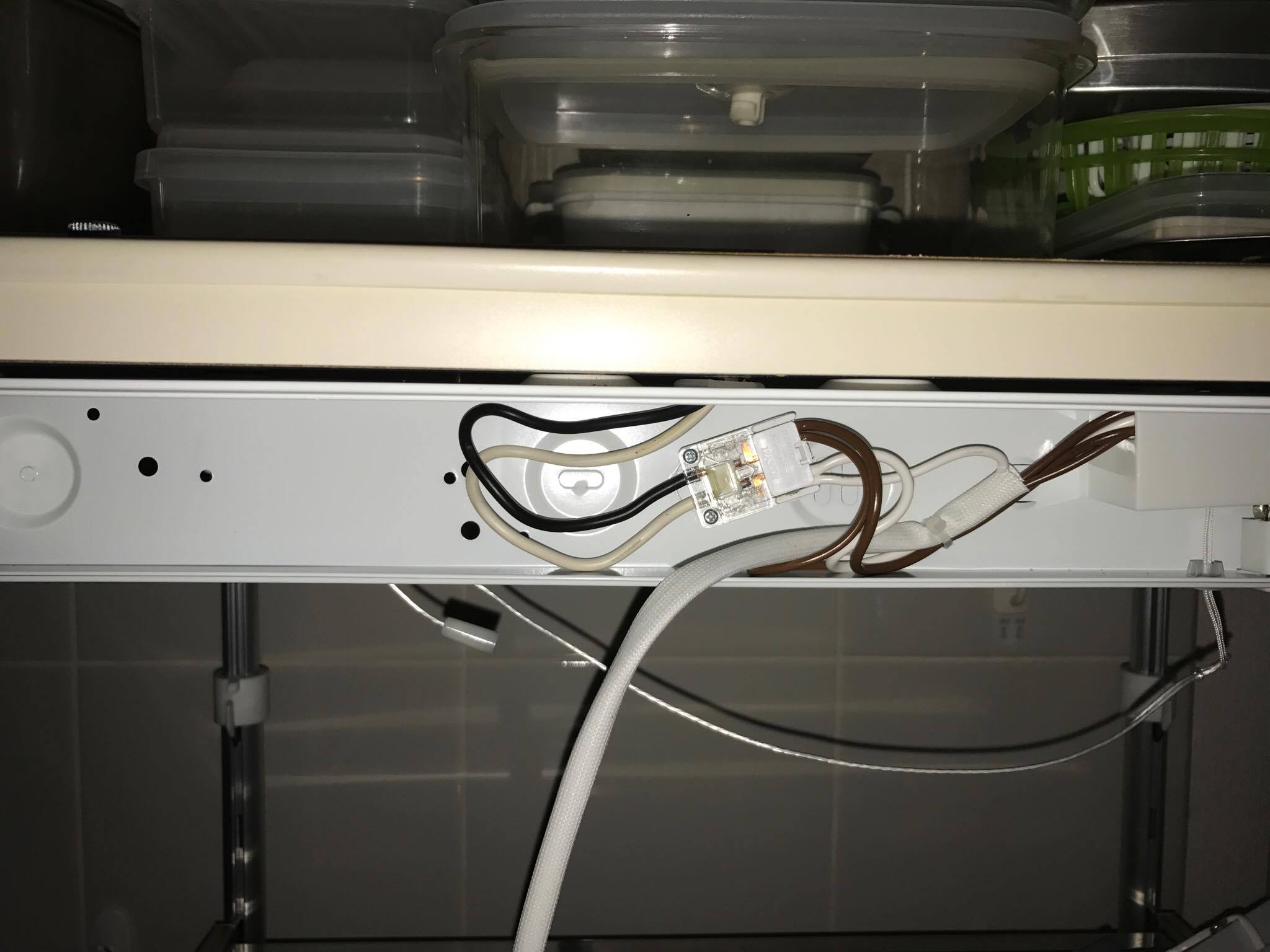

あたらしい器具を付け、白と黒の線をつなぎます。

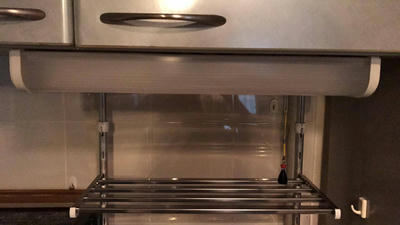

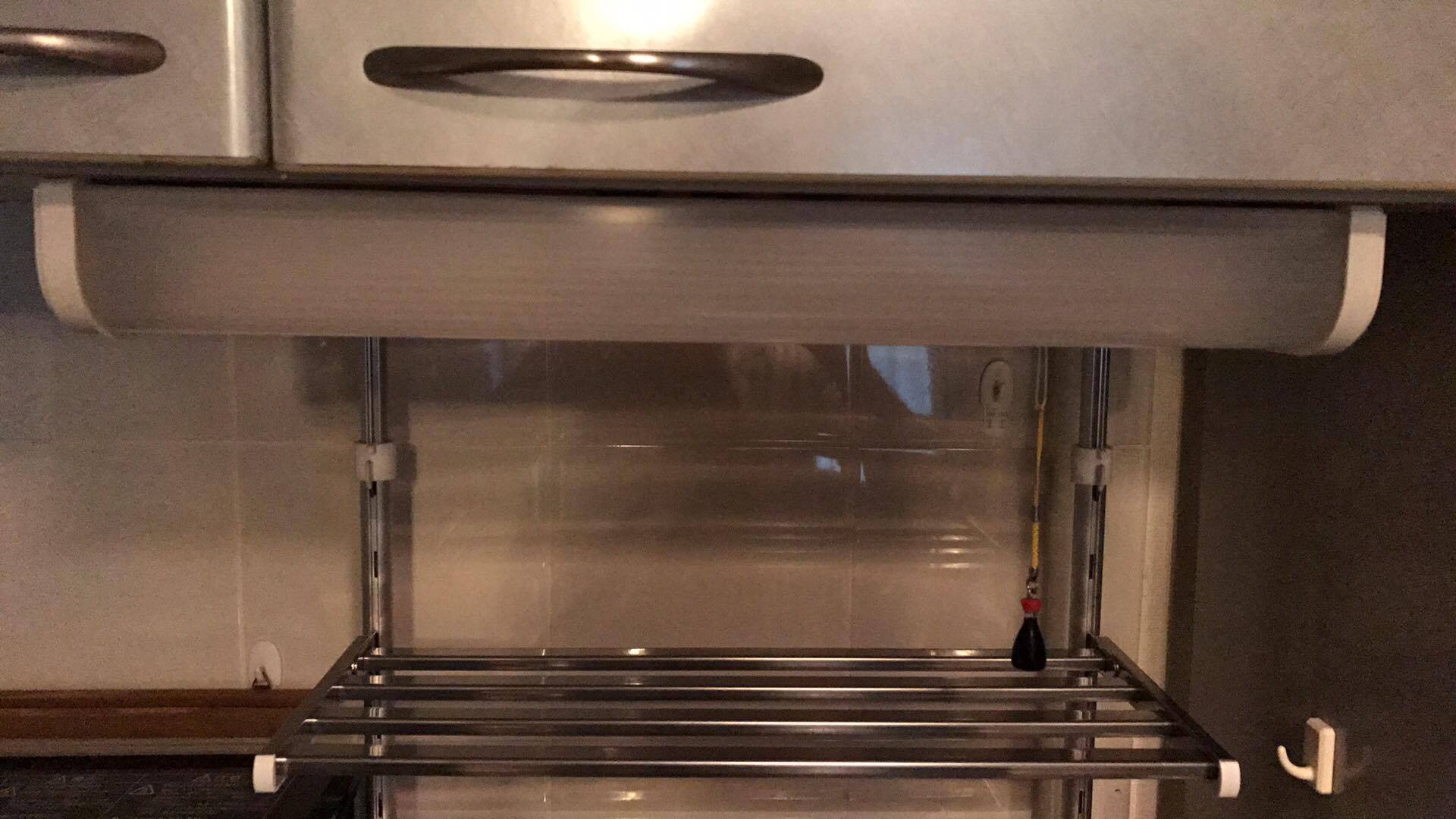

カバーをハメて終了です。

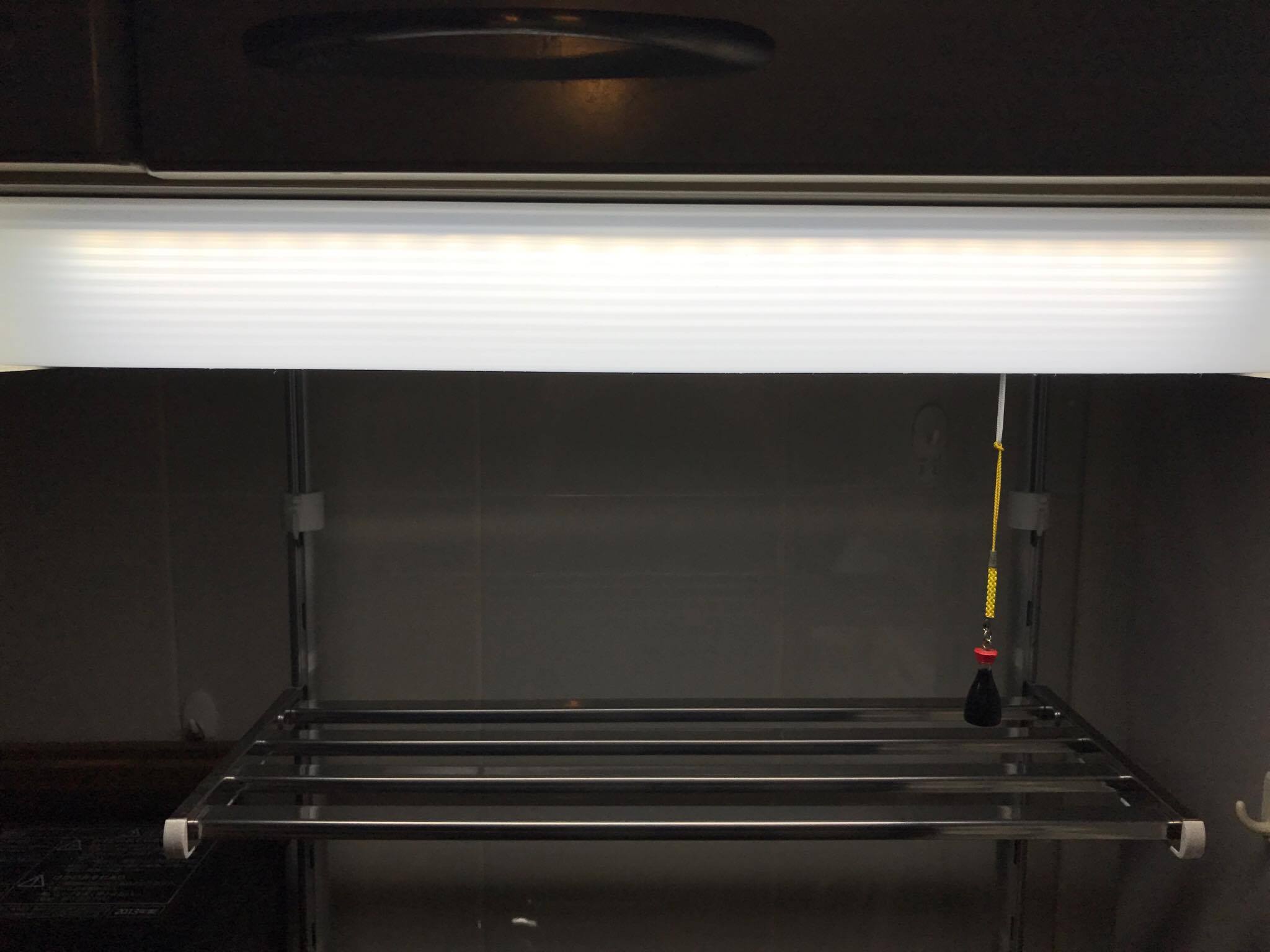

                             /ピカー\

作業的にはとても簡単なのですが、電気工事士の資格が必要です。危険な作業でもあるので真似する場合は自己責任でお願いします。




拍手[0回]

PR

04/03

Mon

2017

【DIY】ソーラーパネルで交流100Vを作る 2

 前回の記事でソーラーパネルを使った電源を作成したのだが、どうやらバッテリーの充電が悪い。 そこでパネルを増設することにした。
使用していたものと型は違うが5Wパネルを追加で購入して並列で接続した。




充電に続いて問題なのがチャージコントローラーの出力電圧で、入力12V仕様のインバーターはバッテリー電圧10V程度でも動作するのだが、チャージコントローラーは12V程度のバッテリー電圧がないと交流100V出力してくれない。(つまりインバーターが使用できない)

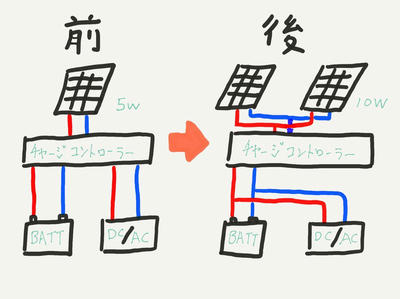

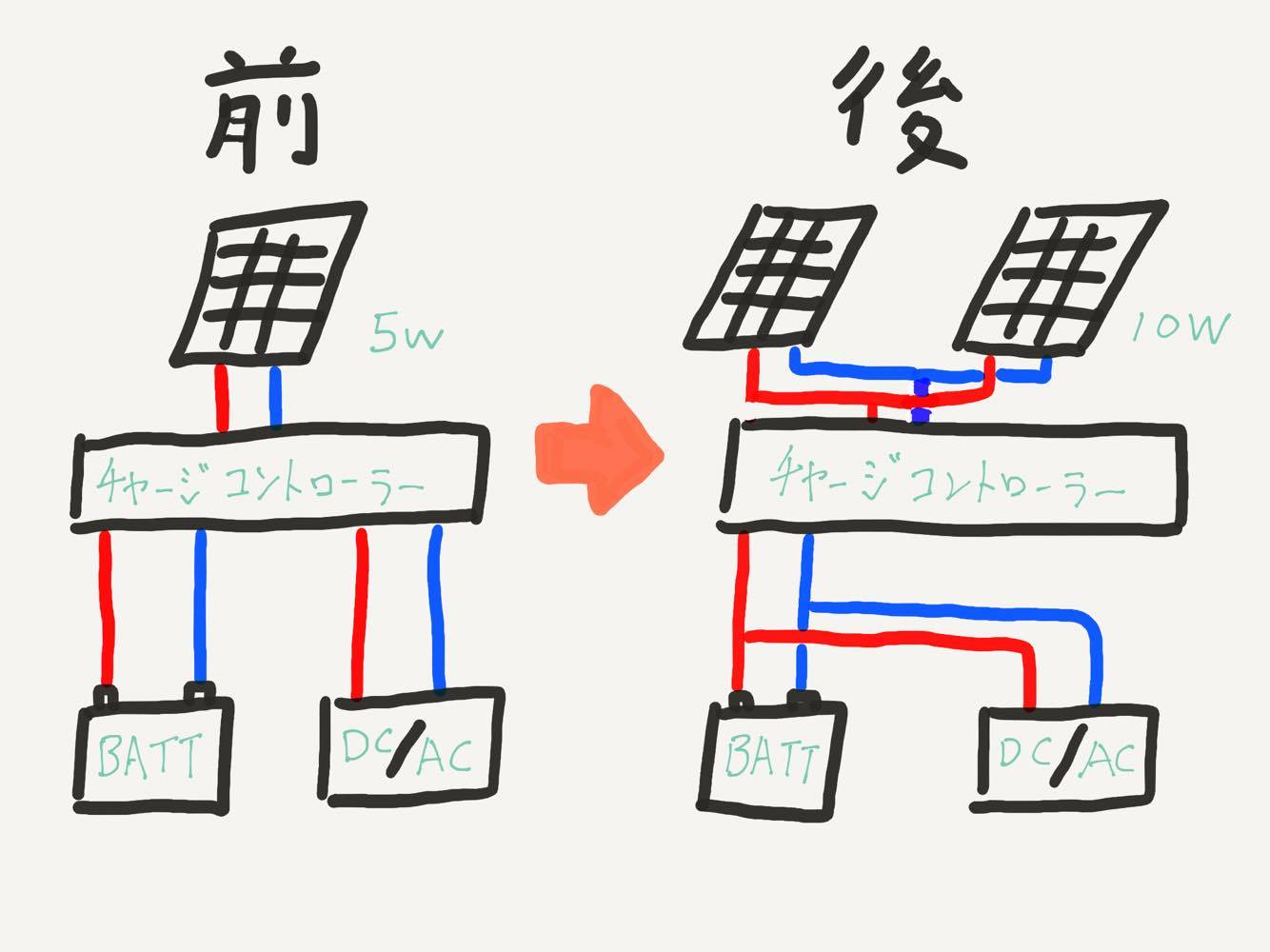

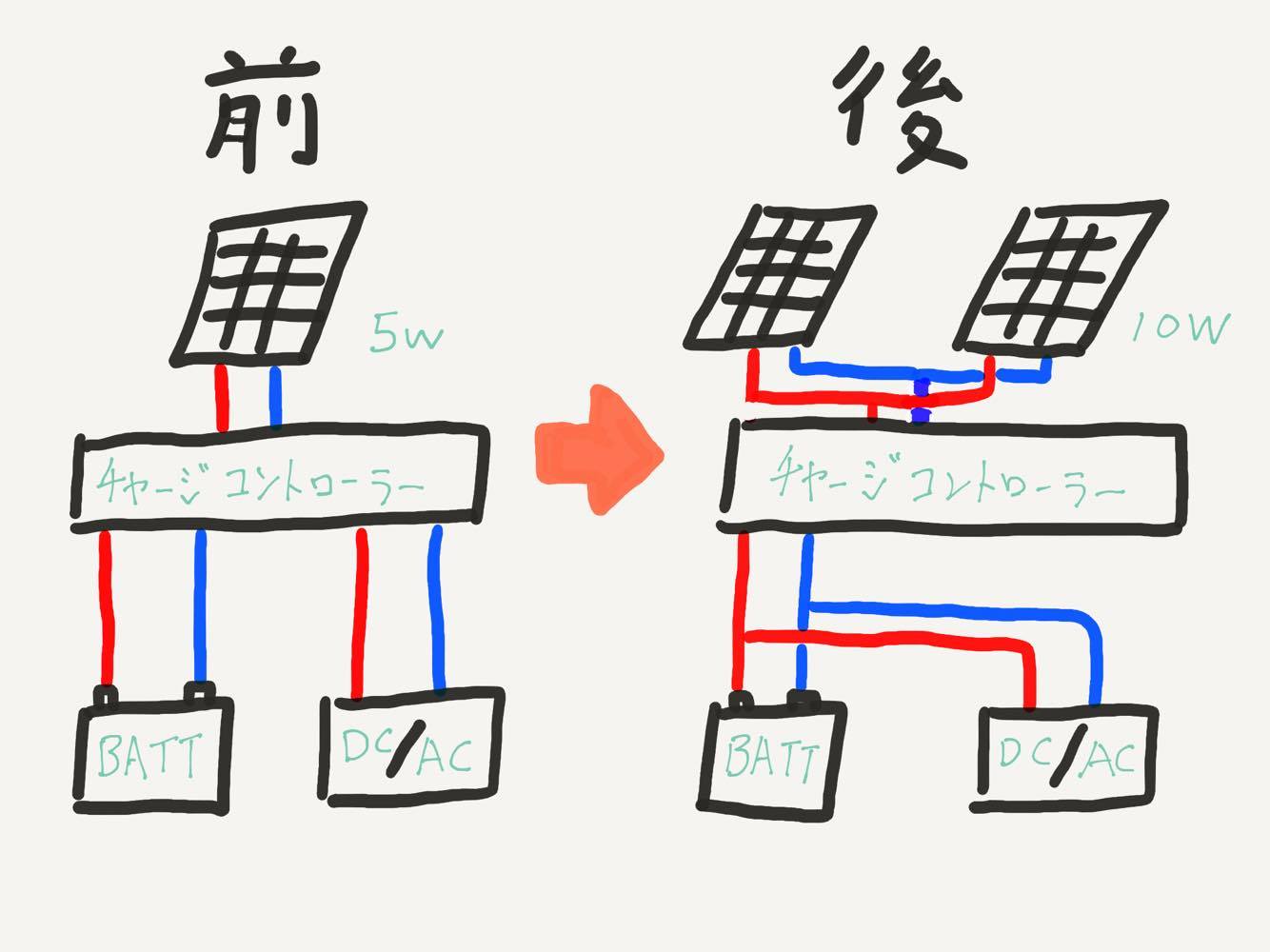

この問題を解決するため少し回路構成を変えてみた。


インバーターをバッテリーに直接接続することにした。これでインバーターの入力電圧限界まで使用することができる。そしてパネルを増設したのでバッテリーに供給できる電流も倍になった。

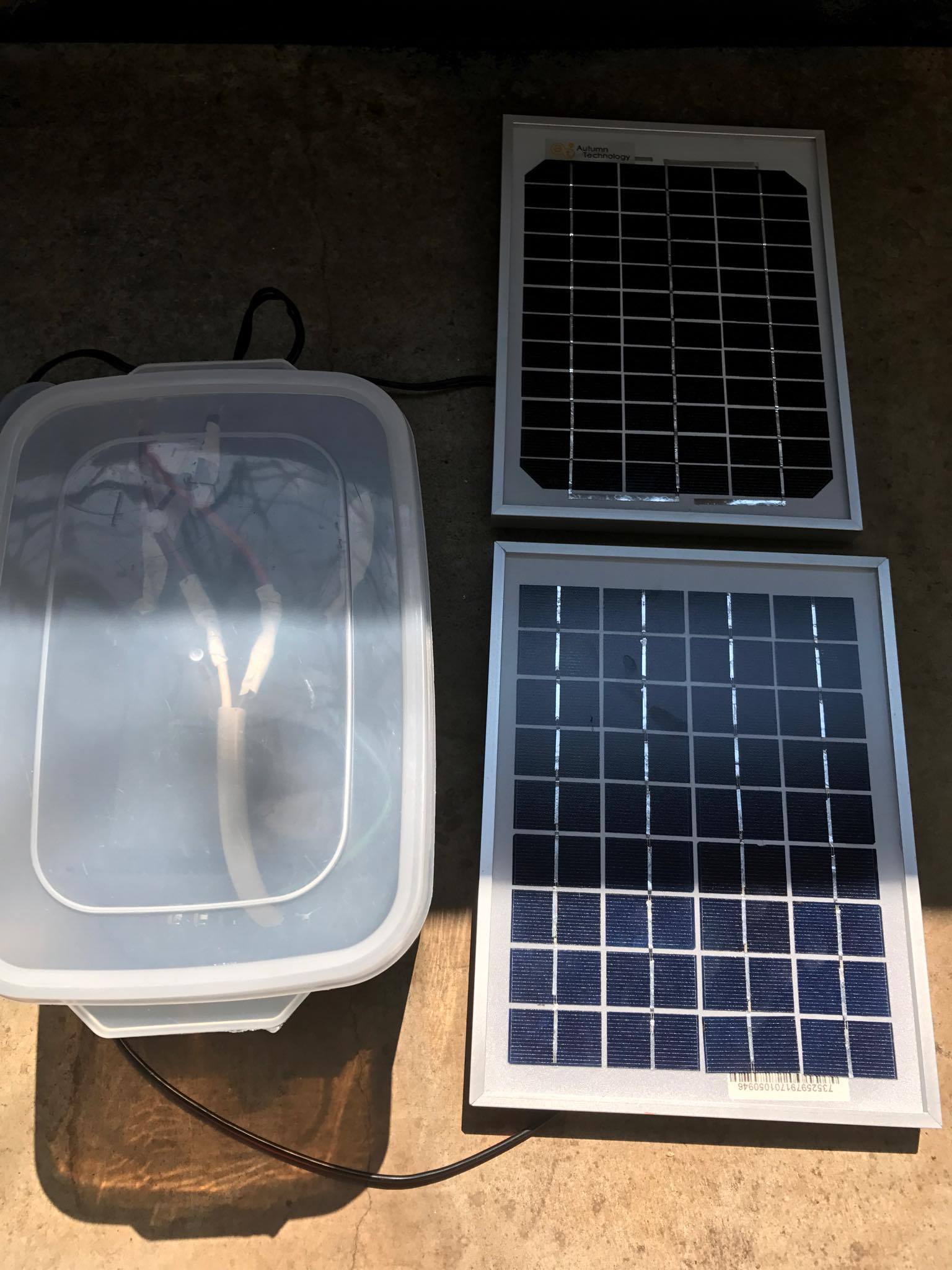

↑メーカーが違うので微妙にサイズが違う

今回のDIYはチャージコントローラーにバッテリーとパネルをつなぐだけとタカをくくったが、意外に気を付ける点は多いようだ。さらに、充電具合の確認をするため電圧を測定する必要があるのでテスターが必須アイテムとなる。なければ電圧計付きのチャージコントローターもいいかもしれない。



部品ひとつひとつをケチっていくと余計にお金の手間がかかってしまう。失敗しないためには太陽光発電のパーツはよく吟味する必要があるようだ。






拍手[0回]

03/20

Mon

2017

【DIY】ソーラーパネルで交流100Vを作る

今さらながらソーラーパネルを使って交流100Vを作ってみました。

特にテクニカルな作業はなく初心者向けのDIYにぴったりだなと思いました。

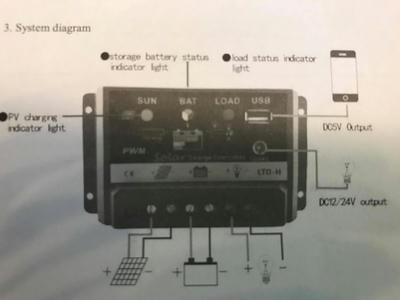

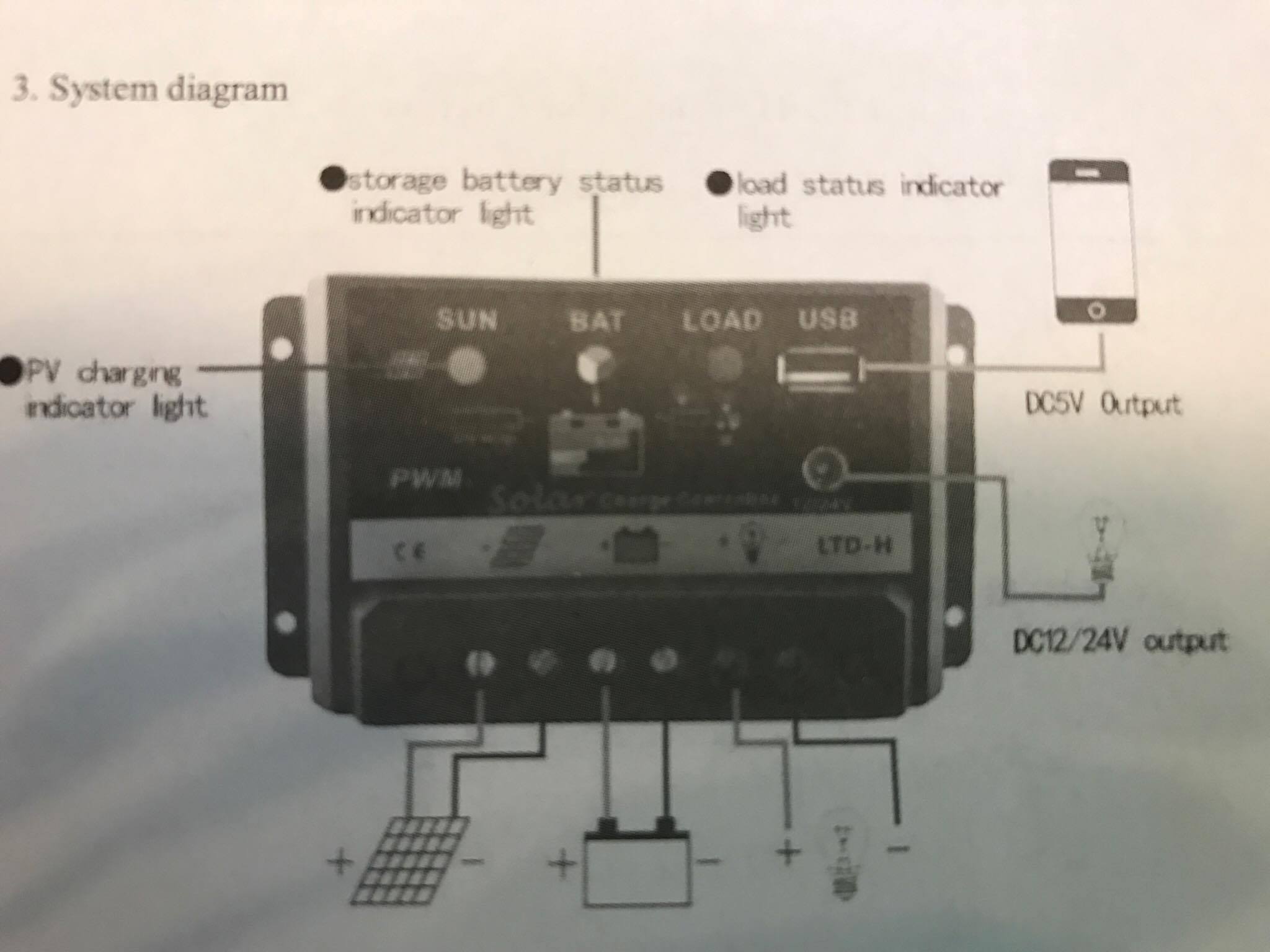

構成図はこちら



これはチャージコントローラーを表しているんですが、下の接続端子に太陽光パネルとバッテリー、負荷(今回はインバーター)をプラスマイナスに注意して接続していく感じです。


購入した機器はこちらです⬇︎





合わせて1万円ぐらいだと思います。※パネルは秋月電子で既に購入済
ケースはダイソー。
少し値段はしますが、持ち運びもできレジャーだとか災害時に使えそうです。※自分はインドア人間ですが…

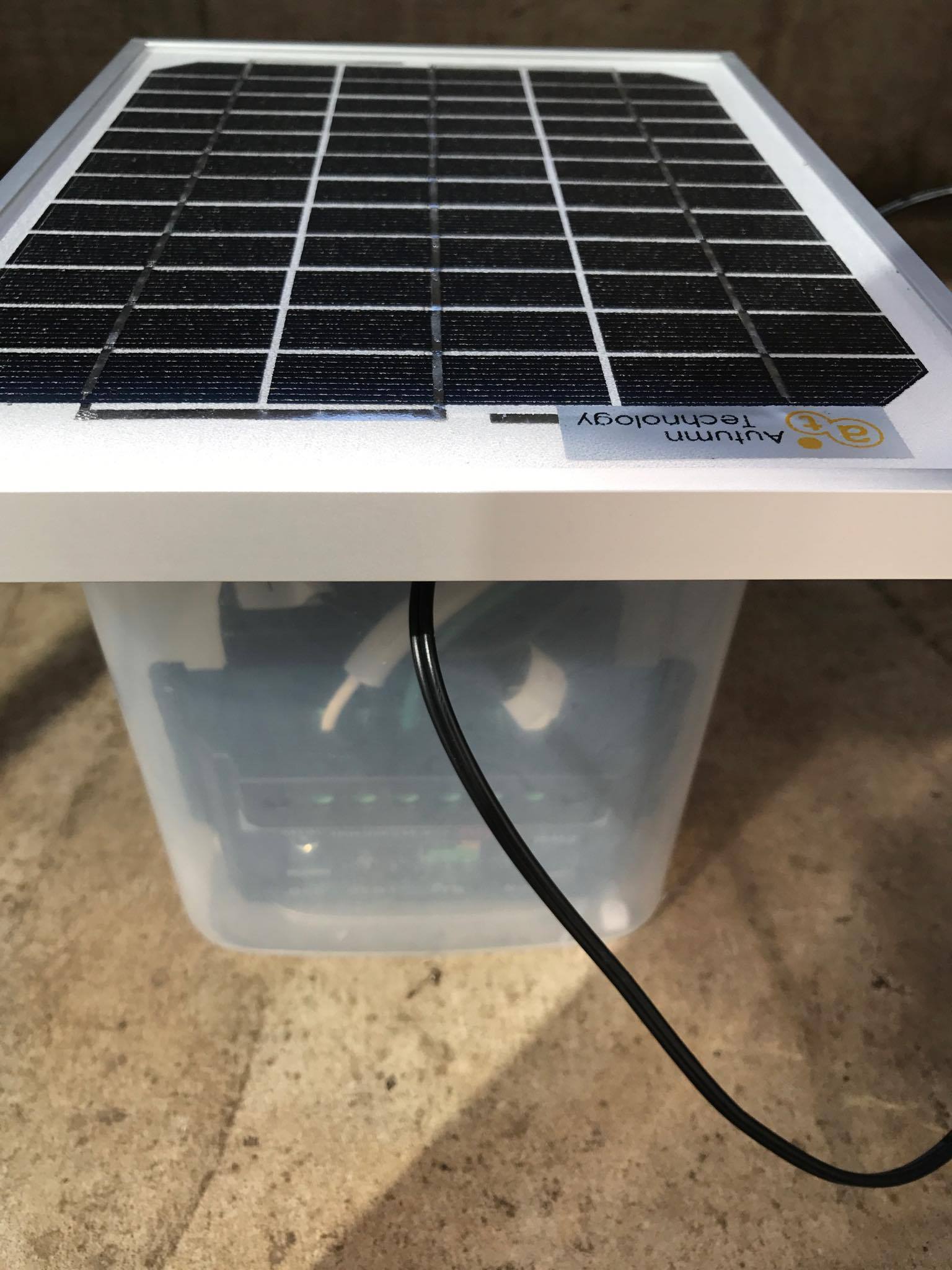

↑パネル以外はケースに収めました。

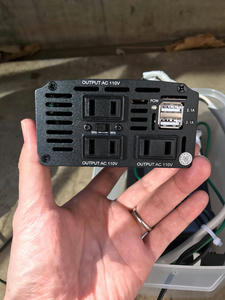

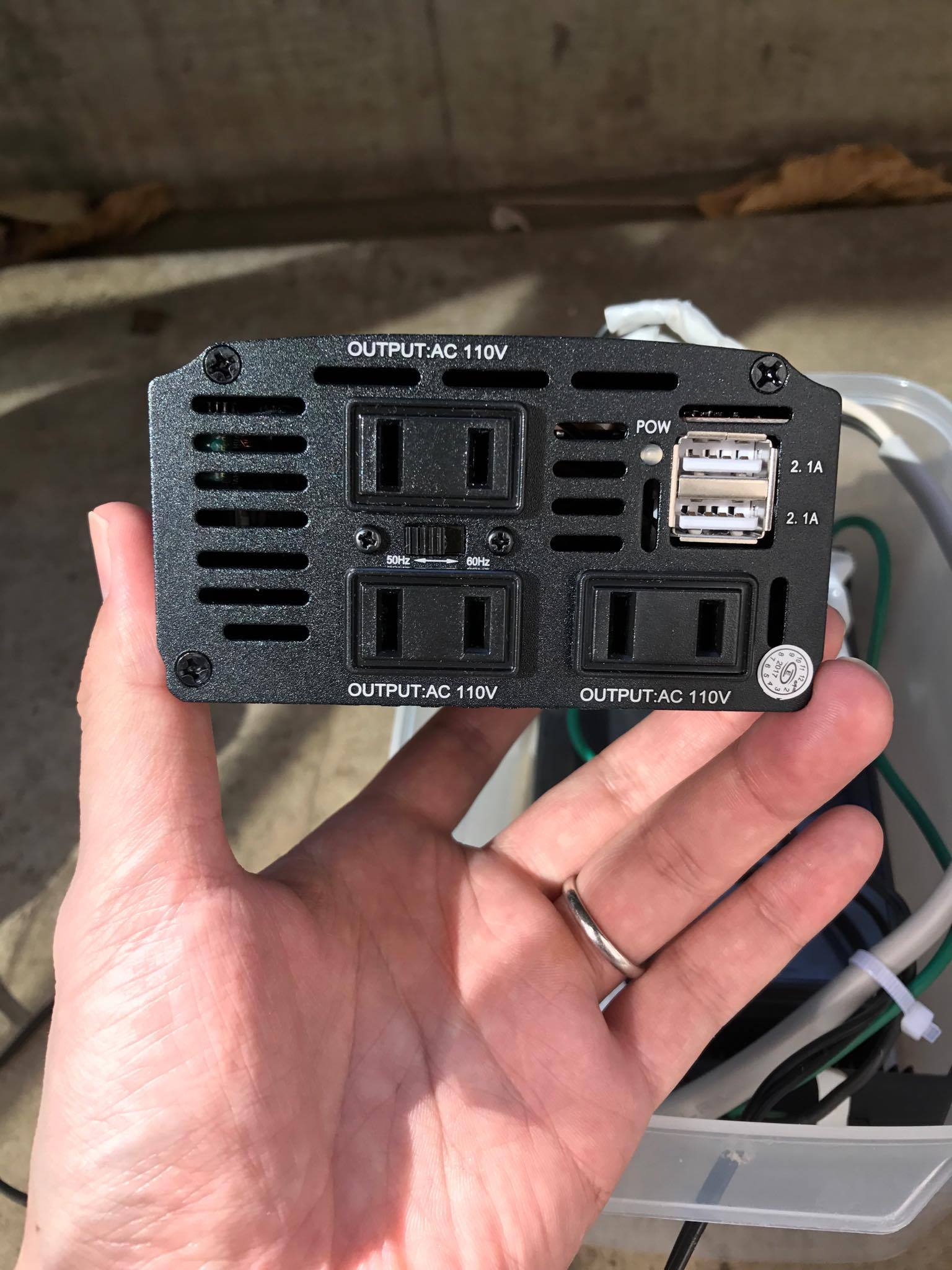

100V回路はインバーターからとります。

残念ながらインバータが300wなので、PC、照明、扇風機ぐらいしか負荷として使えないので注意が必要です。※冷蔵庫とかエアコンなんかは起動できません…
またソーラーパネルがたった5wなのでバッテリー充電もかなり時間がかかります。
少し高めですが10Wくらいあった方がいいかもしれません。
今回のDIYで独立した100V電源を使えるようになりました。
インバーターにケータイ充電用USBがあるので今後はarduino 用電源として制御回路を組めればな~と思います。 またお金と時間がかかってしまいますが・・。乞うご期待!




拍手[0回]

05/14

Sat

2016

【DIY】音に反応する照明

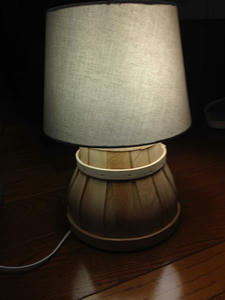

音に反応する照明を作ってみました。

音に反応するセンサーとSSRリレーは秋月電子通商、ランプシェードはIKEA、電材関係はホームセンターで購入しました。

温度センサーは
PIC12F675使用 音スイッチキット
を使ってます。

①9V電池の入力で音に反応した場合、5Vの出力を出します。
②その信号でSSRリレー D2N202KDを動作させます。
③SSRリレーの2次側を100Vランプ回路に挟み込みます。

これでOKです。

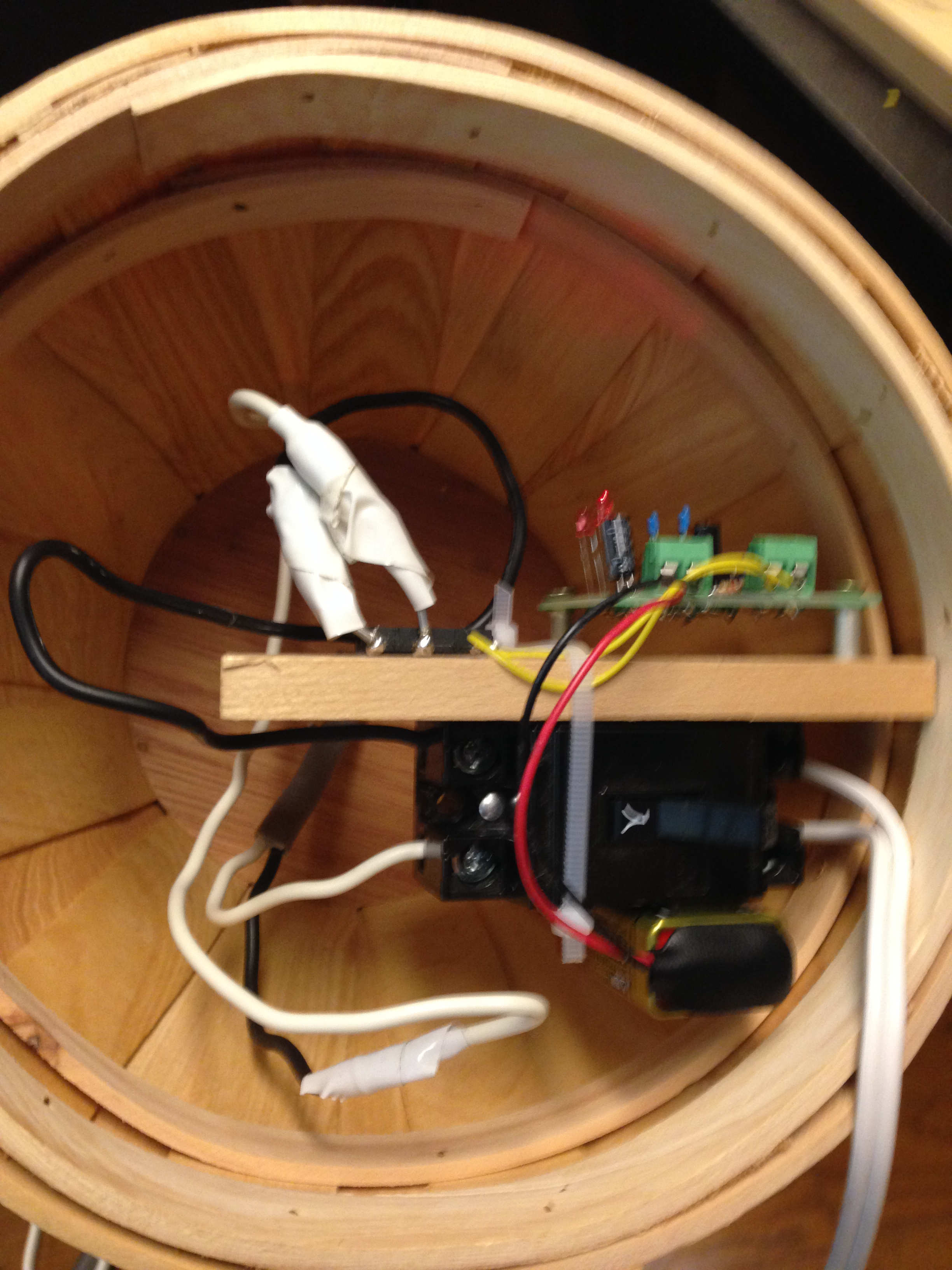

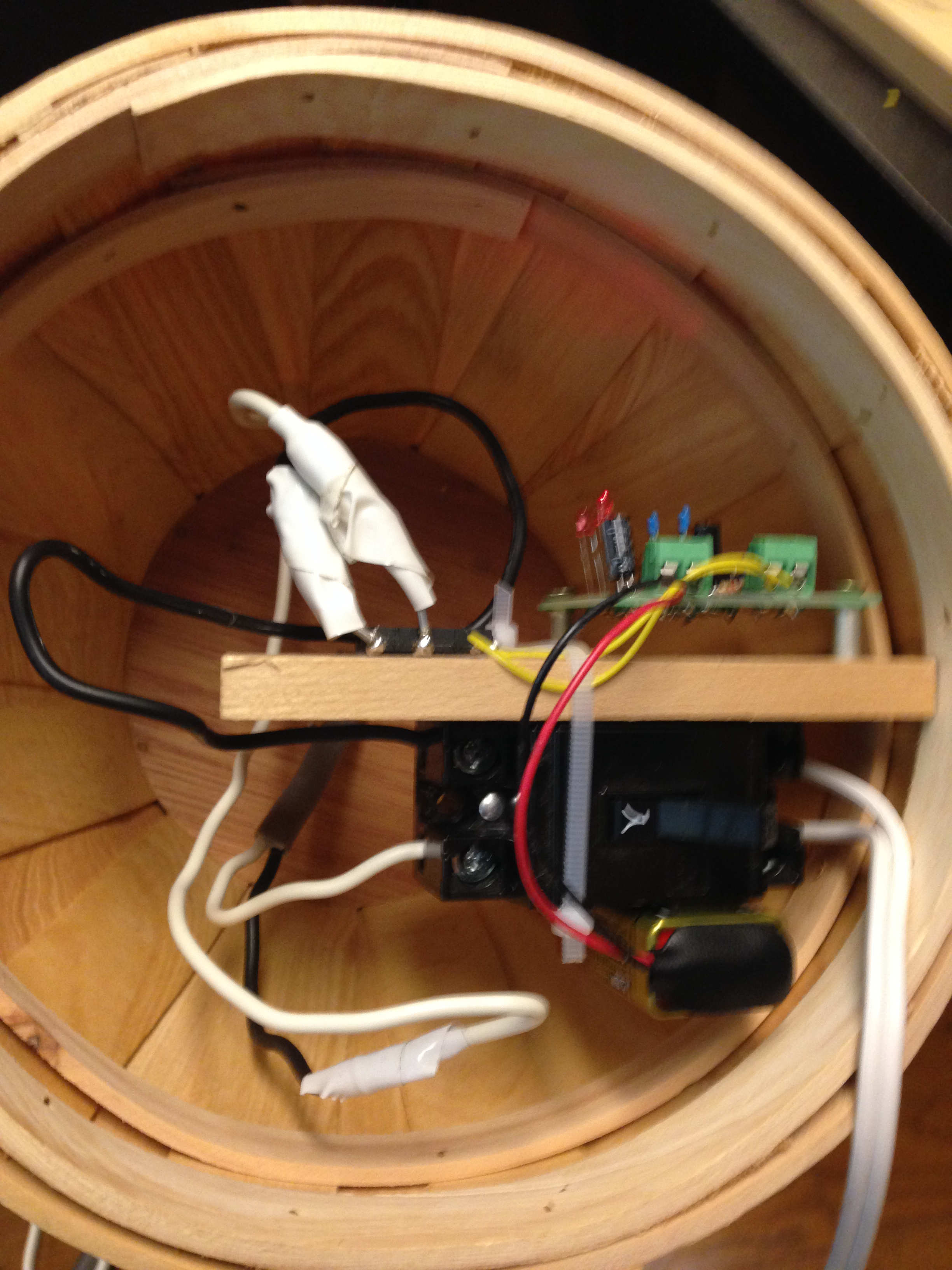

底から見た写真 (ちなみに土台は鉢植えの花を買ったときについてきたカバーです)

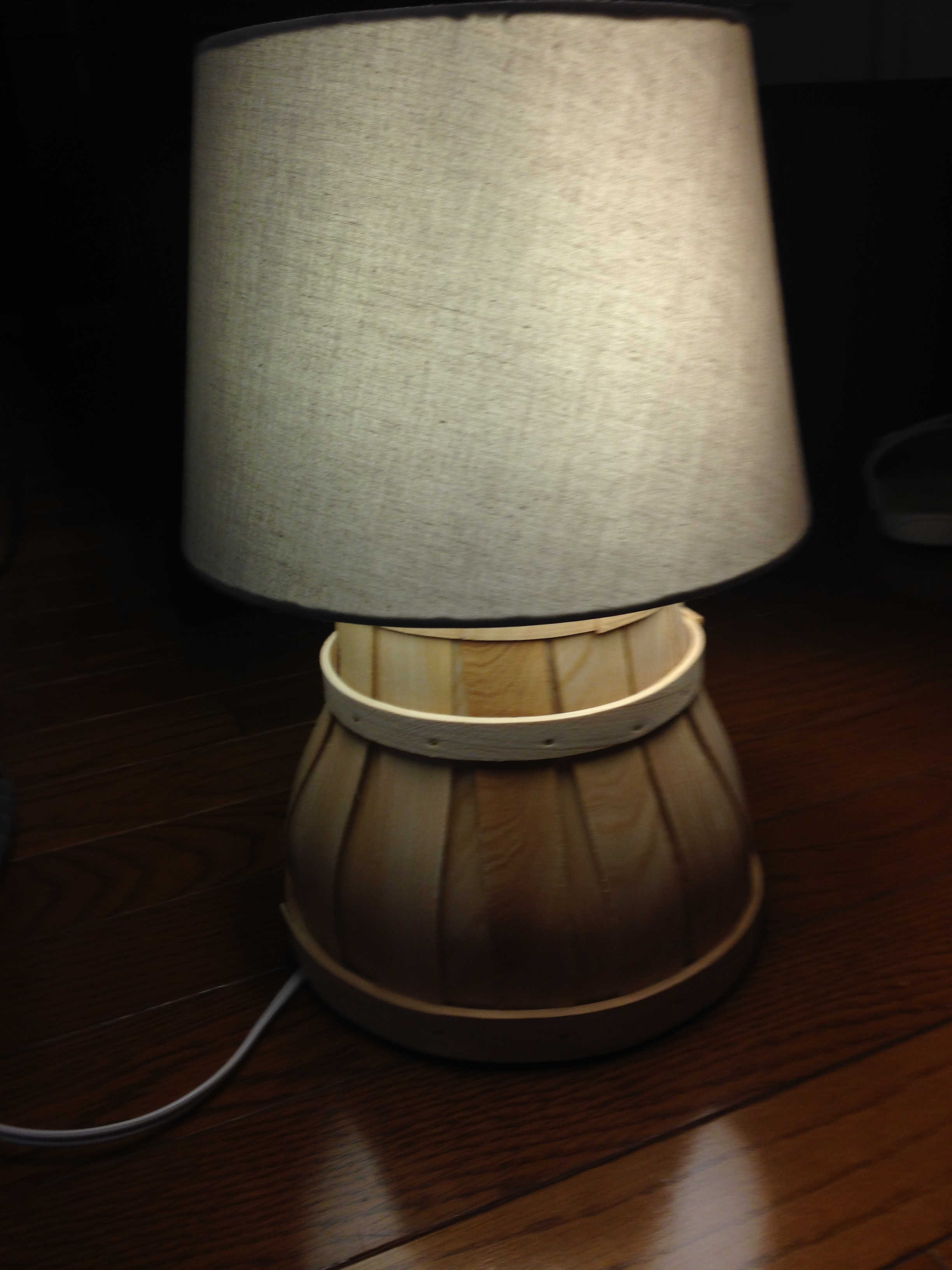

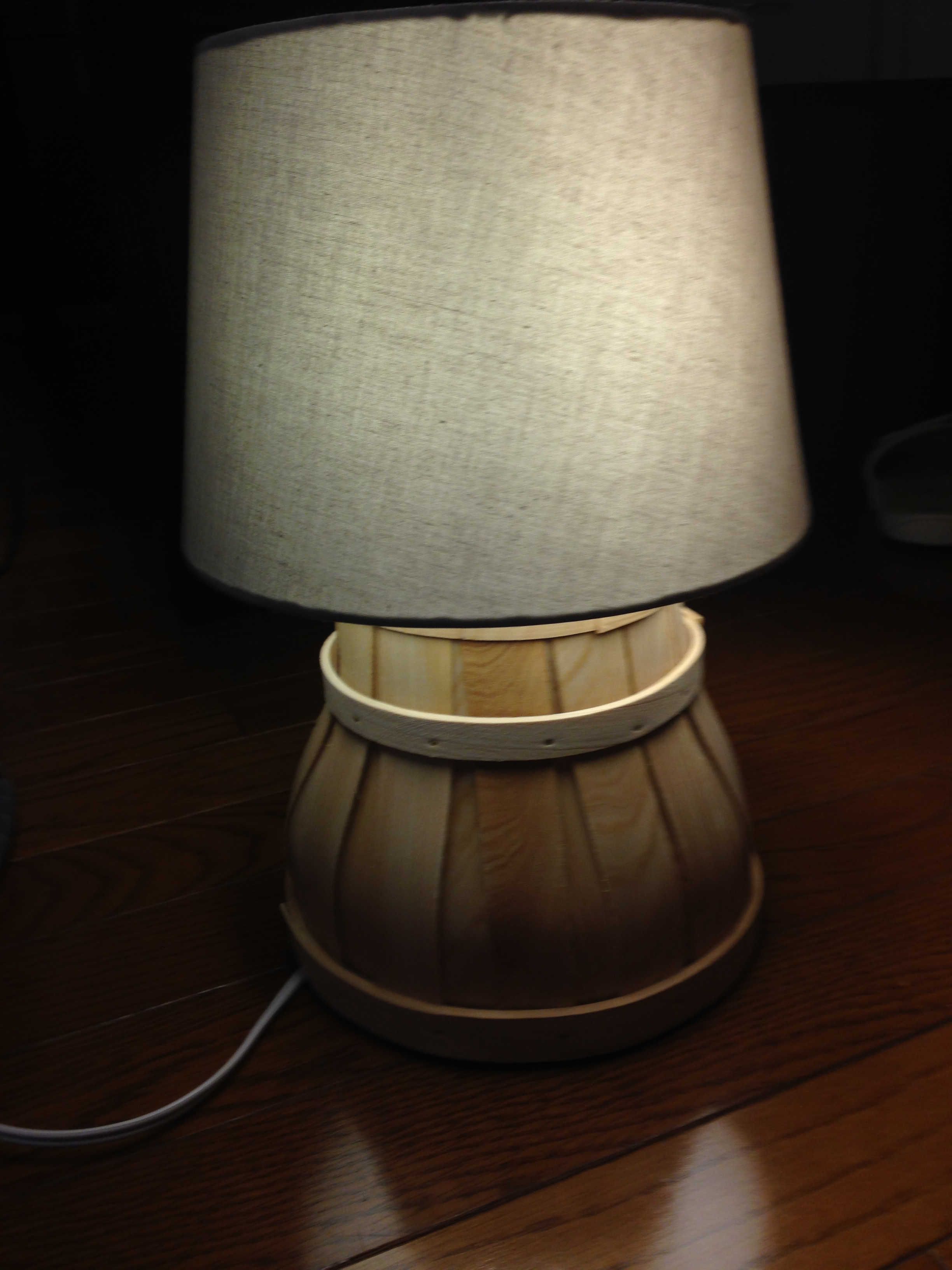

物音に反応すると・・・。








                           /ピカッ\

※1月31日追記しました。




拍手[0回]

04/02

Sat

2016

【DIY】エアコンを取り付けた話

前回、引っ越しで外したエアコンを今度は新居に取り付けてみました。

なかなか苦労したのですが、意外と安く済んだのでやり方を紹介したいと思います。


①まずは室内機を取り付けたい個所にボードアンカーを打ちます。(4か所)


②室内機の金具を取り付けます。


③貫通部を使って配管を敷設します。

④室内機、室外機へ接続します。

⑤配管内の空気を真空ポンプで排出します。


⑥真空状態を保てるのを確認したら室外機にとじこめておいた冷媒のバルブを開きます。

⑦そして試運転・・・



今回かかった費用は、

導管セット  3000円
ボードアンカー 300円
真空ポンプ(ヤフオクでレンタル) 2000円

という具合です。

次は洗面化粧台やりたいな・・・。

※工具を提供してくださったSさんありがとうございました!!








拍手[0回]
