arduinoでIoT スマホから家電を動かす

前回、前々回とBlynkでのIOT記事が続いていましたが、今回はarduinoで商用100V設備を動かしたいと思います。


回路構成は写真の様になります。

PCのUSBポートとaruduinoを繋ぎ、arduinoからはアナログ入力として明るさセンサー、出力としてLEDと5Vリレーを接続します。5Vリレーの2次側で100Vを制御するかたちになります。



Blynkの設定はarduinoUNO、接続仕様はUSBとなります。

aruduinoのコードはArduino_serial_USBを選びます。
※ライブラリのダウンロードは前回記事参照


そしてBlynkよりトークンを記載したメールが来るのでコードをその一文のみ変更します。
char auth[] = "YourAuthToken";
これでarduinoに書き込みます。

次にarduinoをインターネットと接続状態にするため下記ファイルを実行します。
 Arduino\libraries\Blynk\scriptsフォルダのなかにあるblynk-serというバッチファイルです。
ここで注意事項があるのですが、Terapatなどでコードを確認し6行目のCOM_PORTをArduinoを接続しているポートに合わせてください。このファイルを問題なく実行できればArduinoをBlynkで動かせる状態となります。




Blynk画面例はこちら↓

明るさセンサーにつかったCdsセルからのアナログ値を1024分割して表示しています。(照度等の単位ではありません。)出力はLEDと100V照明です。LEDの一つはPWM出力で明るさを調整しています。
遠隔で照明を付けるとブレッドボードについているCdsセルが反応して数値が変化して点灯を確認することができます。もちろん、LEDより100V照明のほうが明るい為、数値はより大きくなります。

今回はたまたまノートPCにカメラがついていたのでSkypeをつかって点灯確認してみました。
着信を受ける方を自動応答にしていつでも監視することができます。


↑ノートPC付属カメラでの映像

Blynkで指令を出すと・・



照明が光ったのがわかります。

外出先から照明が点灯できるのはいいのですが、どうしてもPCをつけっぱなしにする必要がでてきます。あと、びっくりさせないためにも家族の理解が必要かも??










拍手[0回]

PR

06/24

Sat

2017

ESP32とBlynkで超絶IoT その2

前回の記事でESP32とBlynkのおおまかな設定は完了した。続いて回路の一例を紹介する。

ESP32のWi-Fiを常に動作させるにはUSBにて5Vの電源供給が必要となる。
バッテリーからか商用からの電源供給か迷うところだが意外にもIoT機器の一番ネックな部分なのかもしれない。

以前太陽光パネルとチャージコントローラーをつなげて屋外で使用できる電源をつくっていたのでそれを今回ESP32に接続しスタンドアローンの屋外照明を製作してみた。

ESP32の電源をバッテリーからとり、ブレッドボードにLEDを接続
※電源供給は5VだがGPIO出力は3.3Vなので注意。また流せるのは12mAまでと非常に少ない。


防水処理をし、日当たりのいいベランダに設置。
この際ネットワークとつながっているWi-Fiと離れすぎると遠隔操作ができなくなるので注意しなければならない。窓を閉めると電波がかなり悪くなった。

次にBlinkでLEDを接続した出力ピンにあわせてボタンを設定

LEDの色に合わせて4つのボタンをつけた。


これでどこからでもこの照明をスマホで動作させることが可能になった。

/ジワー\

今回はLEDのみで非常に地味でしたが次回は100V回路、モニタリングも含めてalduinoでIoT機器を製作したいとおもいます(予定)







拍手[0回]

06/09

Fri

2017

ESP32とBlynkで超絶IoT その1

近頃IOT、IOTと騒がれて久しいが、とうとう数千円で開発できる時代に突入した。

今回紹介するのはESP-WROOM-02の後継機であるESP-WROOM-32の開発ボードである。技適付きWIFI搭載でArduinoIDEが書込み可能、そしてGPIOが21ピンもある優れものだ。しかも価格もArduinoより安い。これはMakes達にとって朗報と言わざるを得ない。(龍虎の拳風)

 そしてこれで何をやるかというとBlynkというアプリと連携させて下記のようなネットワークを構築する。要はアプリからESP-WROOM-32を動かすということだ。最終的には設備を動作させる事を目標にしたい。

①ESP-WROOM-32開発ボード設定
ボードにはケーブルが付属されていないのでPCと通信できるマイクロUSBケーブルを購入した。※ただの充電ケーブルを買ってしまわない様に注意!

PCに接続するとWindows10の場合、勝手にドライバーをインストールしてくれる。
そのあとはGitHubのページでZIPファイルをダウンロード。

このファイルをC:\Users\(ユーザ名)\Documents\Arduino\hardware\espressif の下にesp32として展開する。そしてtoolsフォルダよりget.exeファイルを実行してxtensa-esp32-elfフォルダをダウンロードする。※ユーザ名が日本語の場合はダウンロードできない事がある。その際はArduinoIDEのファイルメニュー→環境設定にてスケッチブックの保存場所を変更して再度展開してみることをおススメする。


そしてArduinoIDEにてツールメニューからボードをESP32Dev Moduleに選択する。

その他の設定は以下の通り。
Flash Frequency :80MHz
Uplode Speed :115200
Core Debug Level :なし
書込み装置:USBasp

開発ボードの設定はスケッチをのぞいてひとまずこれで完了。

② Blynk側の設定

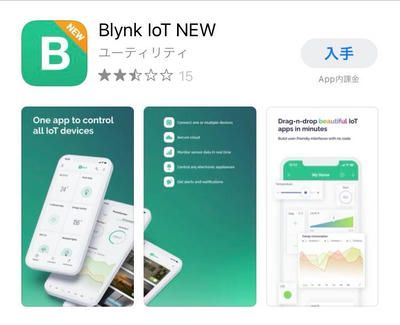

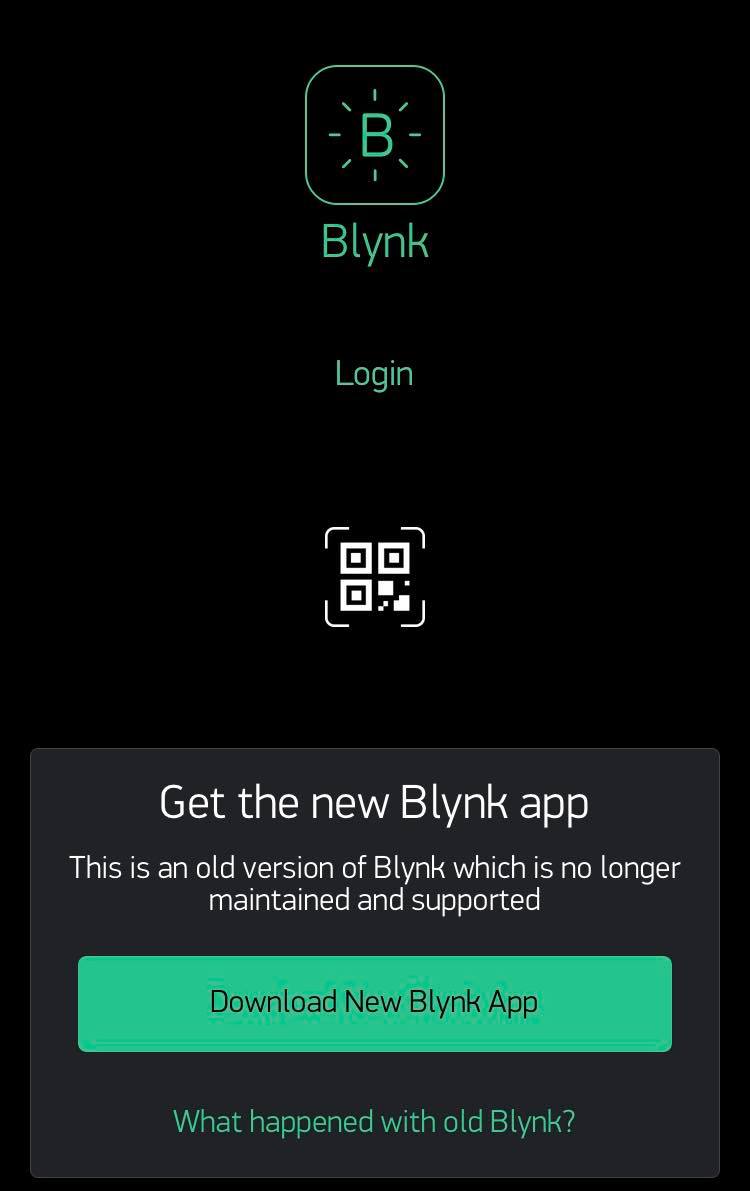

Blynk側の設定は非常に簡単で、まずはアプリをスマホにインストール。

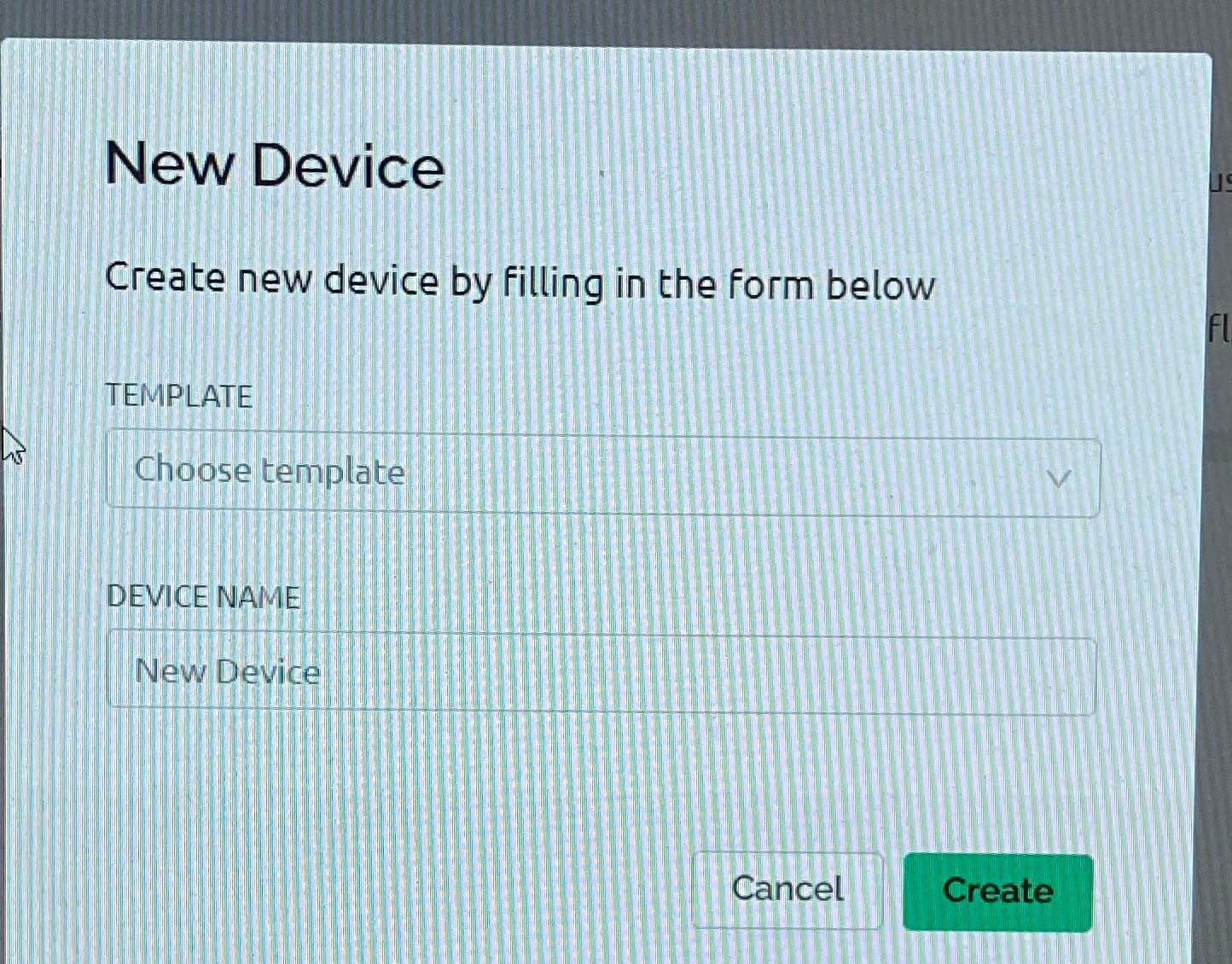

新しくプロジェクト作成

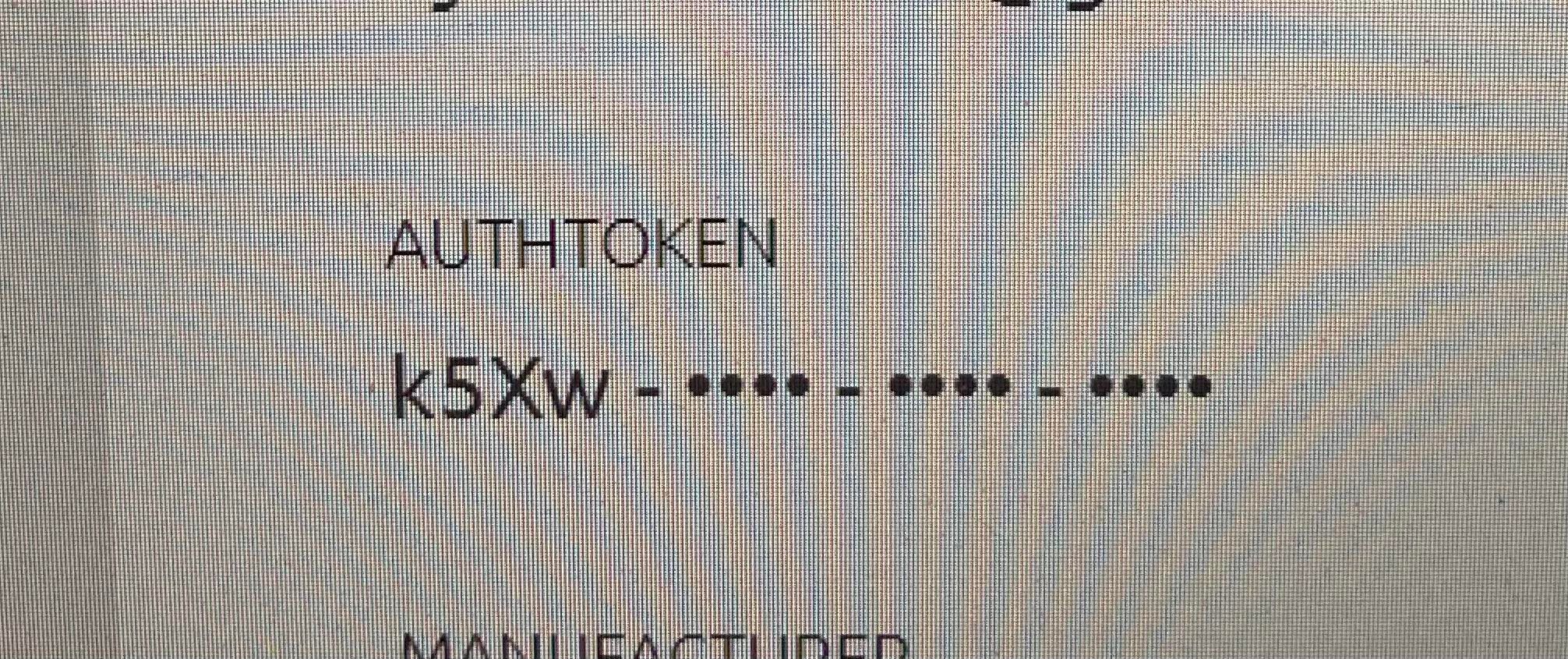

ボードと通信方式を選択 →ここでトークン情報がログイン時に登録したメールに送信される。

あとは制御したい機能をきめる

今回はボタンを選択

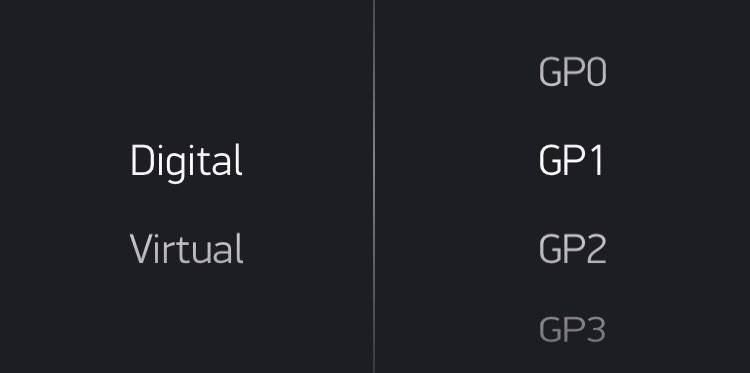

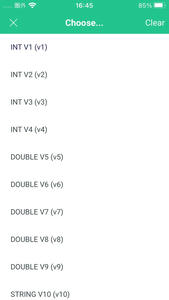

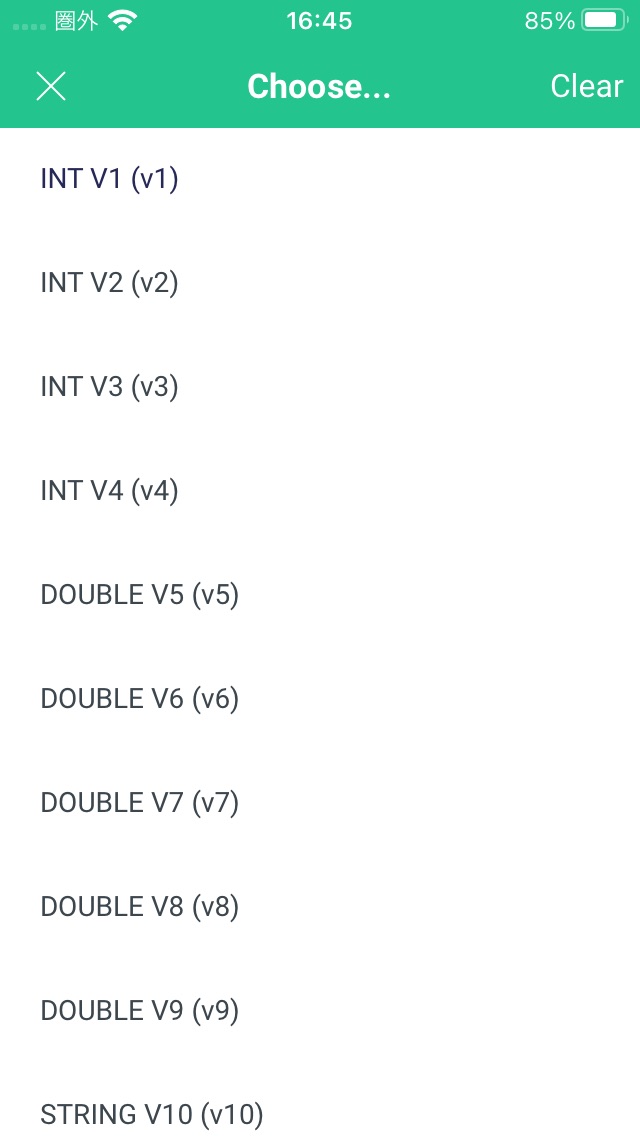

出力ピンを決定

とりあえず2つボタンを作成。※基本的には無料だが極端な機能の追加にはアプリ内課金が必要になってくる。

そのほかいろいろと遊べたりするのだが、これでBlynk側の設定はひとまず終了とする。

③ArduinoIDEのスケッチ
ESP-WROOM-32に書き込むスケッチはどうするのかというと、これはBlynkのページからGitHubへ飛んでダウンロードできる。

これを下記フォルダへ展開
C:\Users\ユーザー名\Documents\Arduino\libraries

ESP32_WiFiを選択する。
ここで変更するのは3個所のみ。Blynkよりメールで来るトークンと現在使用中のWiFiのSSIDとパスワードだけである。
char auth[] = "YourAuthToken";
char ssid[] = "YourNetworkName";
char pass[] = "YourPassword";

これのスケッチを開発ボードへ書き込んで準備はすべて完了。Blynkアプリにてオンラインになっていたら成功でスマホから遠隔でESP-WROOM-32が操作できる。

アプリでONをタップすると・・

設定したピンが点灯!

続いて赤・・

赤が点灯!

これでいわゆるIoTってやつが実現した。これが数千円で実現できるとは・・。
設定でそこそこ苦戦したが超絶お手軽と言わざるを得ない!!
次回は回路をメインにした記事にしたいと思います。(予定)
