【DIY】ソーラーパネルで交流100Vを作る

今さらながらソーラーパネルを使って交流100Vを作ってみました。

特にテクニカルな作業はなく初心者向けのDIYにぴったりだなと思いました。

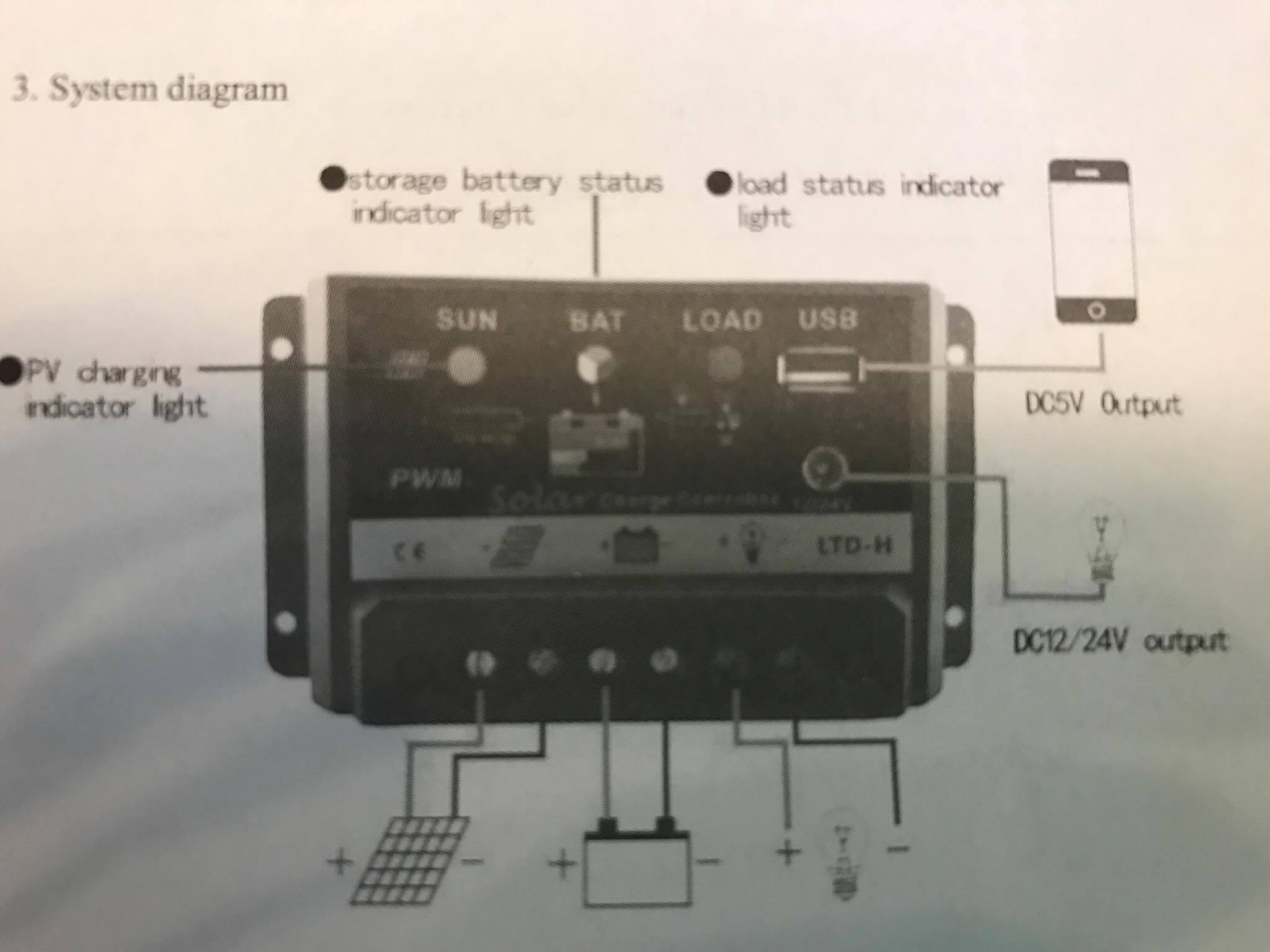

構成図はこちら



これはチャージコントローラーを表しているんですが、下の接続端子に太陽光パネルとバッテリー、負荷(今回はインバーター)をプラスマイナスに注意して接続していく感じです。


購入した機器はこちらです⬇︎





合わせて1万円ぐらいだと思います。※パネルは秋月電子で既に購入済
ケースはダイソー。
少し値段はしますが、持ち運びもできレジャーだとか災害時に使えそうです。※自分はインドア人間ですが…

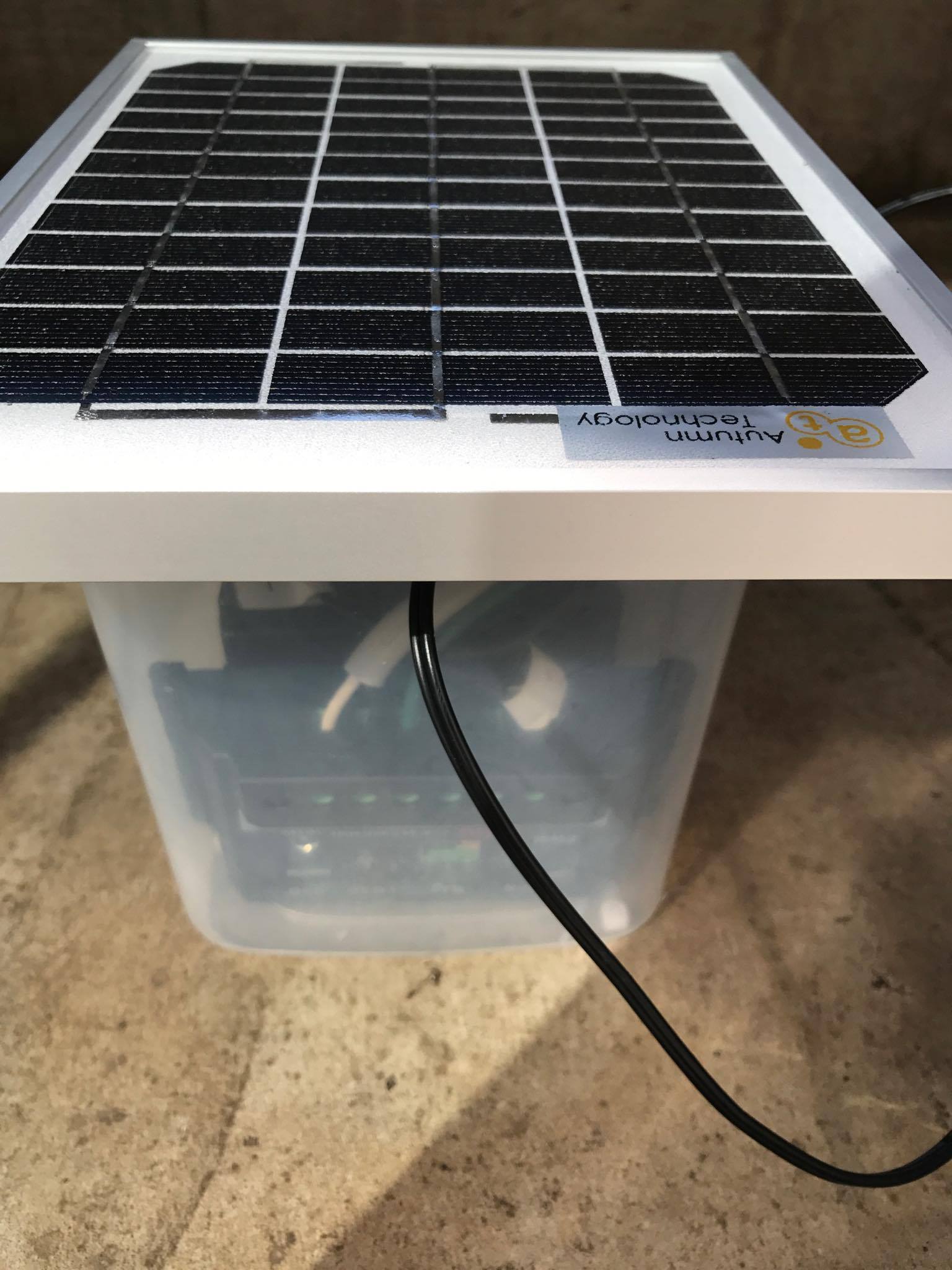

↑パネル以外はケースに収めました。

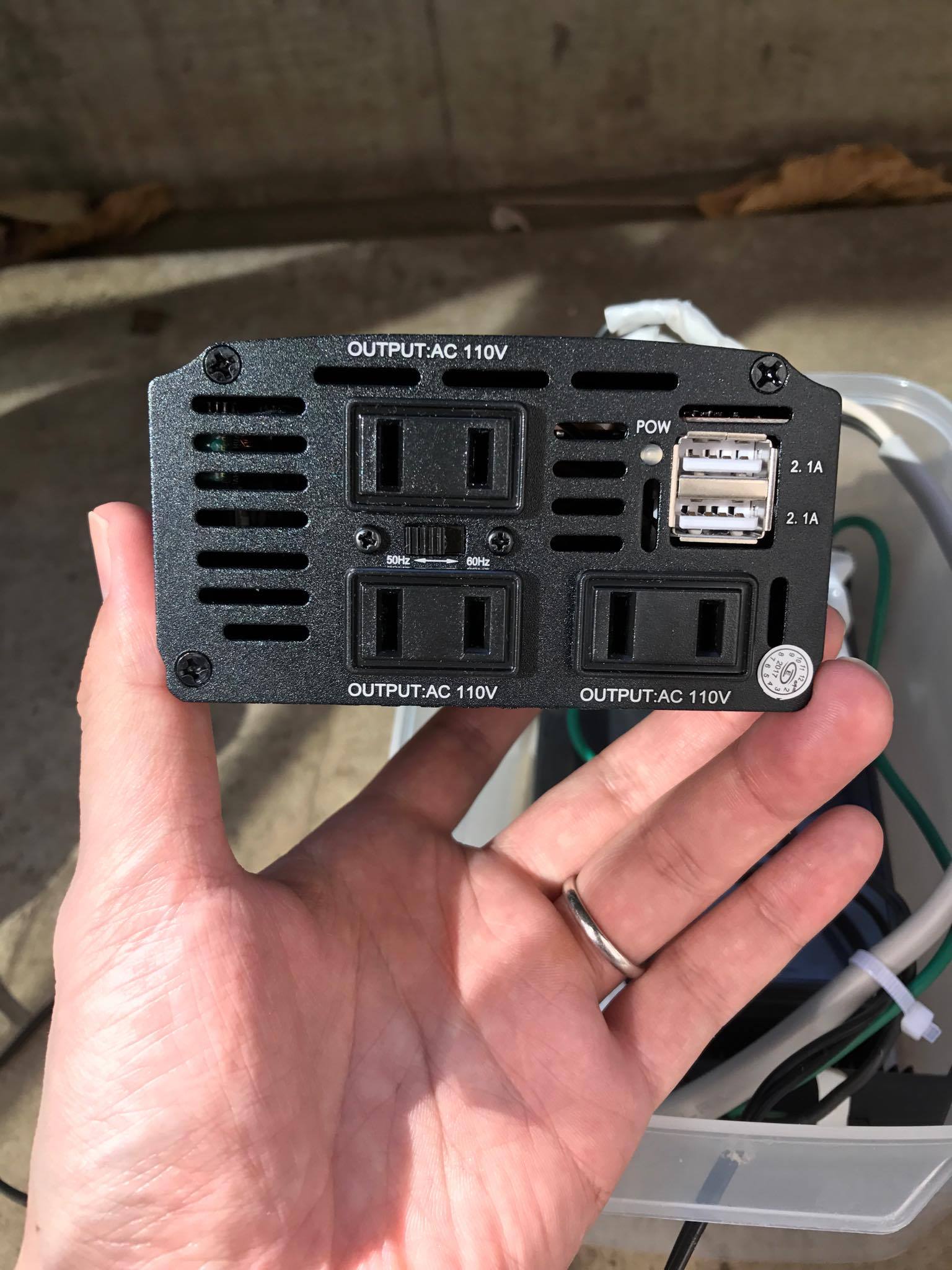

100V回路はインバーターからとります。

残念ながらインバータが300wなので、PC、照明、扇風機ぐらいしか負荷として使えないので注意が必要です。※冷蔵庫とかエアコンなんかは起動できません…
またソーラーパネルがたった5wなのでバッテリー充電もかなり時間がかかります。
少し高めですが10Wくらいあった方がいいかもしれません。
今回のDIYで独立した100V電源を使えるようになりました。
インバーターにケータイ充電用USBがあるので今後はarduino 用電源として制御回路を組めればな~と思います。 またお金と時間がかかってしまいますが・・。乞うご期待!
