【DIY】アクリルとLEDで光るスタンド制作

近所の家電量販店でアクリル板のきれいなスタンドを見つけたのでマネして作ってみました。




材料は・・。

アクリル板 (厚さ5mm)

LED (できれば抵抗付き5V仕様のものが使いやすいです。秋月で買えます。)
土台(今回は3Dプリンタで作成、木でもいいと思います。)
ブレッドボード & 配線
arduinoなど(電源が供給できればなんでもいいです)


道具としては
アクリルカッター

紙やすり
3Dプリンタ

って具合です。

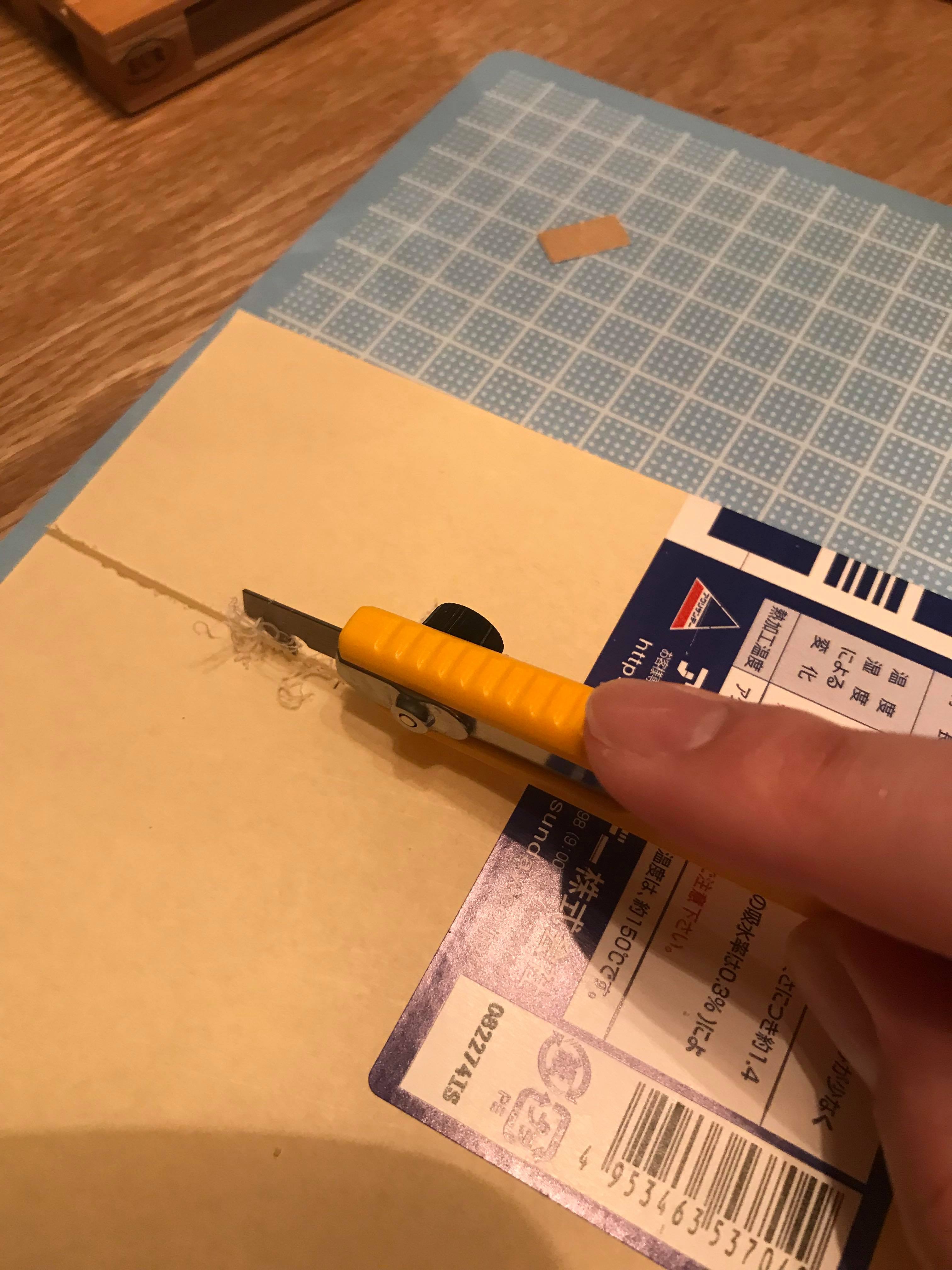

まずはアクリル版の表面の紙部分に定規で線を引いてその上から削ります。

キュー・・・・キュキュ・・・

5mmだとかなり根気がいりますが、厚さの1/3は削っていきます。
最後は机の角などでパキッと割れるはずです。

即断面はきれいにヤスリ掛けします。
(僕は不器用なので美大卒の奥さんにきれいにしてもらいました、さすが!)

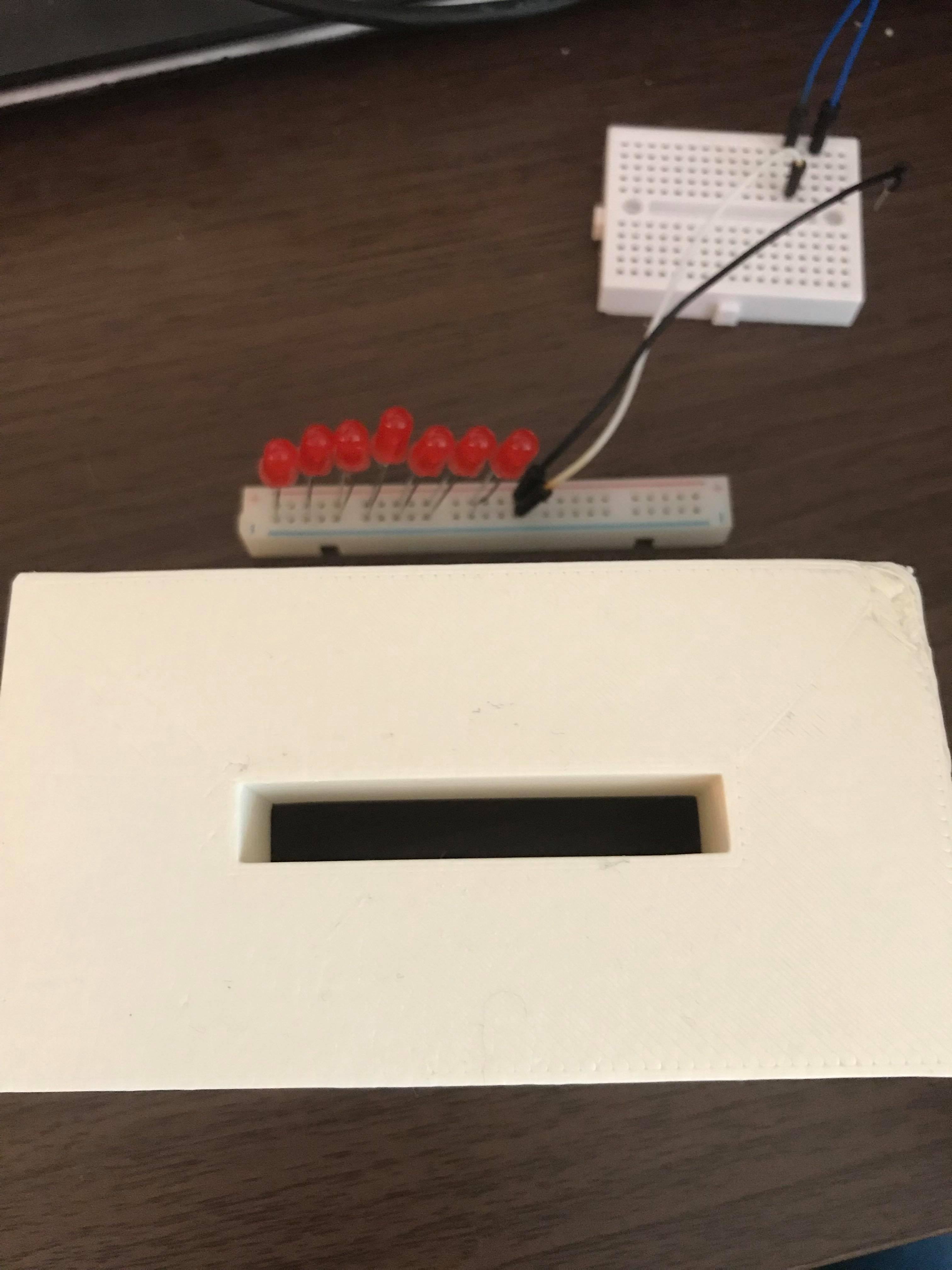

続いて土台です。テッシュ箱のような形に作ります。


べつにこれはLEDがおさまればどんな素材でもいいと思います。
ちなみにLEDは横に並べるので端がとれるブレッドボードがいいです。



あとは光らせてアクリルを乗せるだけ。

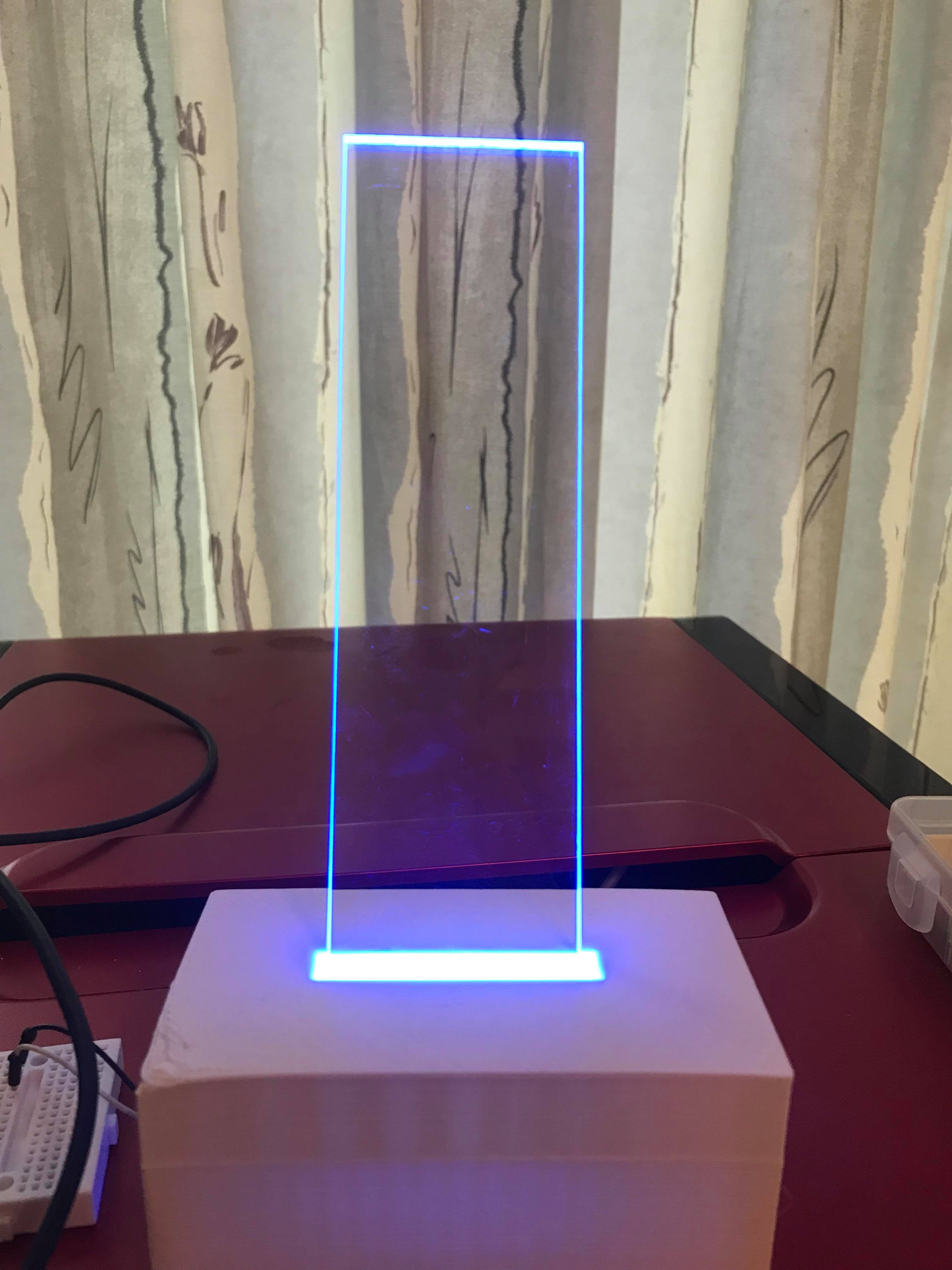

青もまあまあいい感じです。
