【DIY】引っ越しで食洗器の分岐水栓が合わないときの対応

前回に引き続き引っ越しネタなのですが、新居は食洗器の分岐水栓が取り付けできない蛇口でした。




↑これで食洗器へ水を送るのですが・・・。

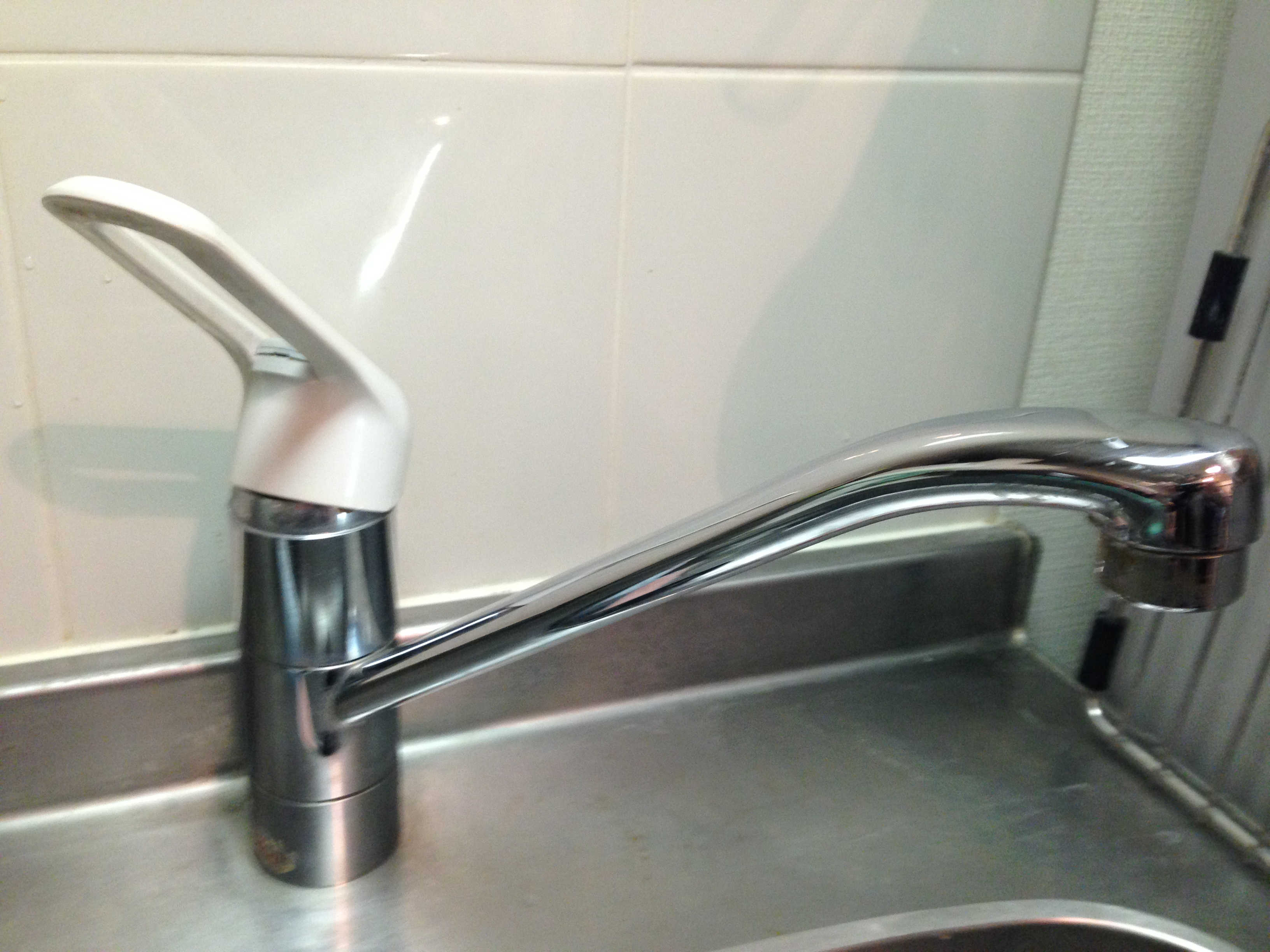

↑このタイプは分岐水栓が割りこめません。

どうしようもないので蛇口をそっくり更新することにしました。

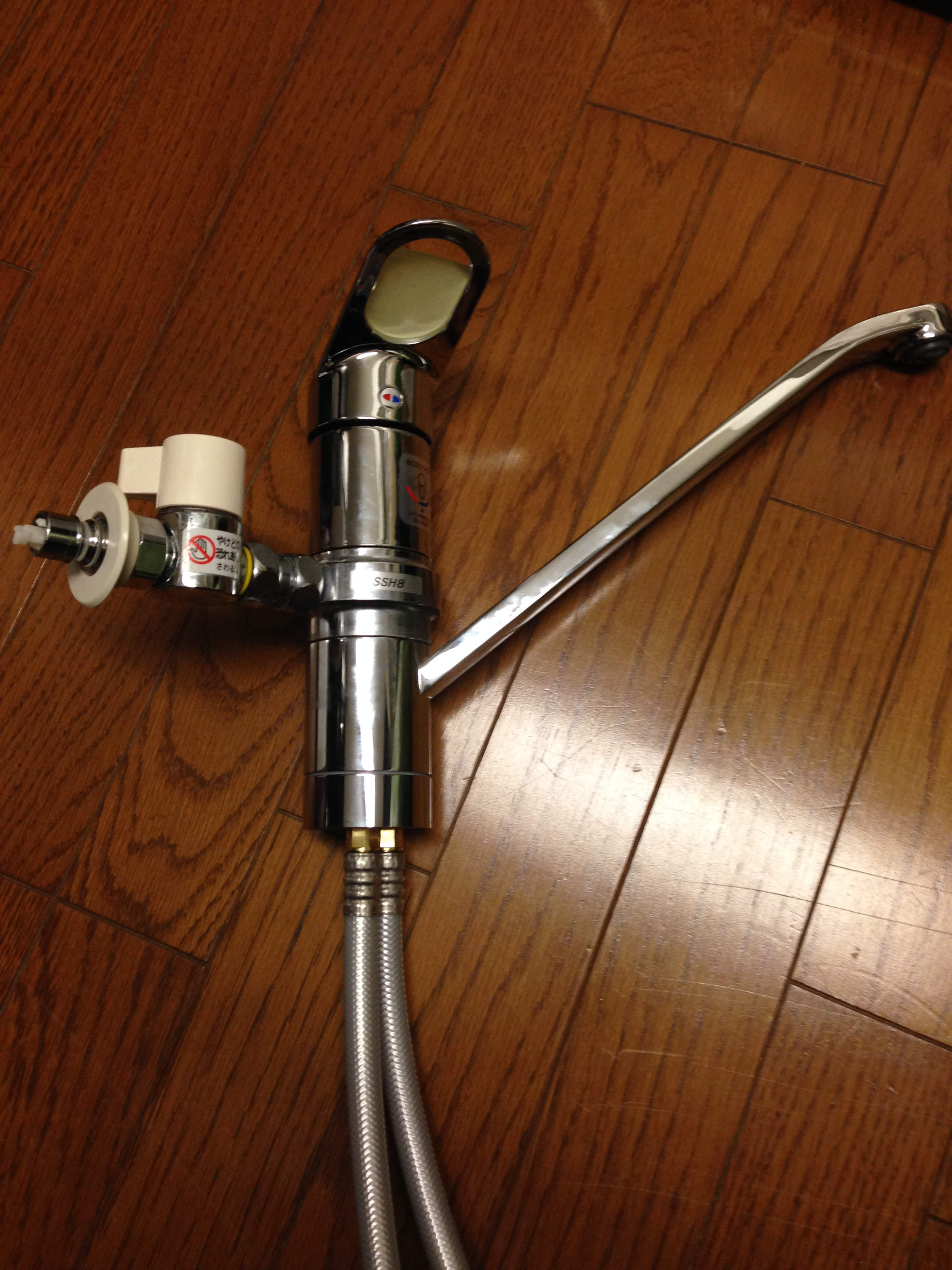

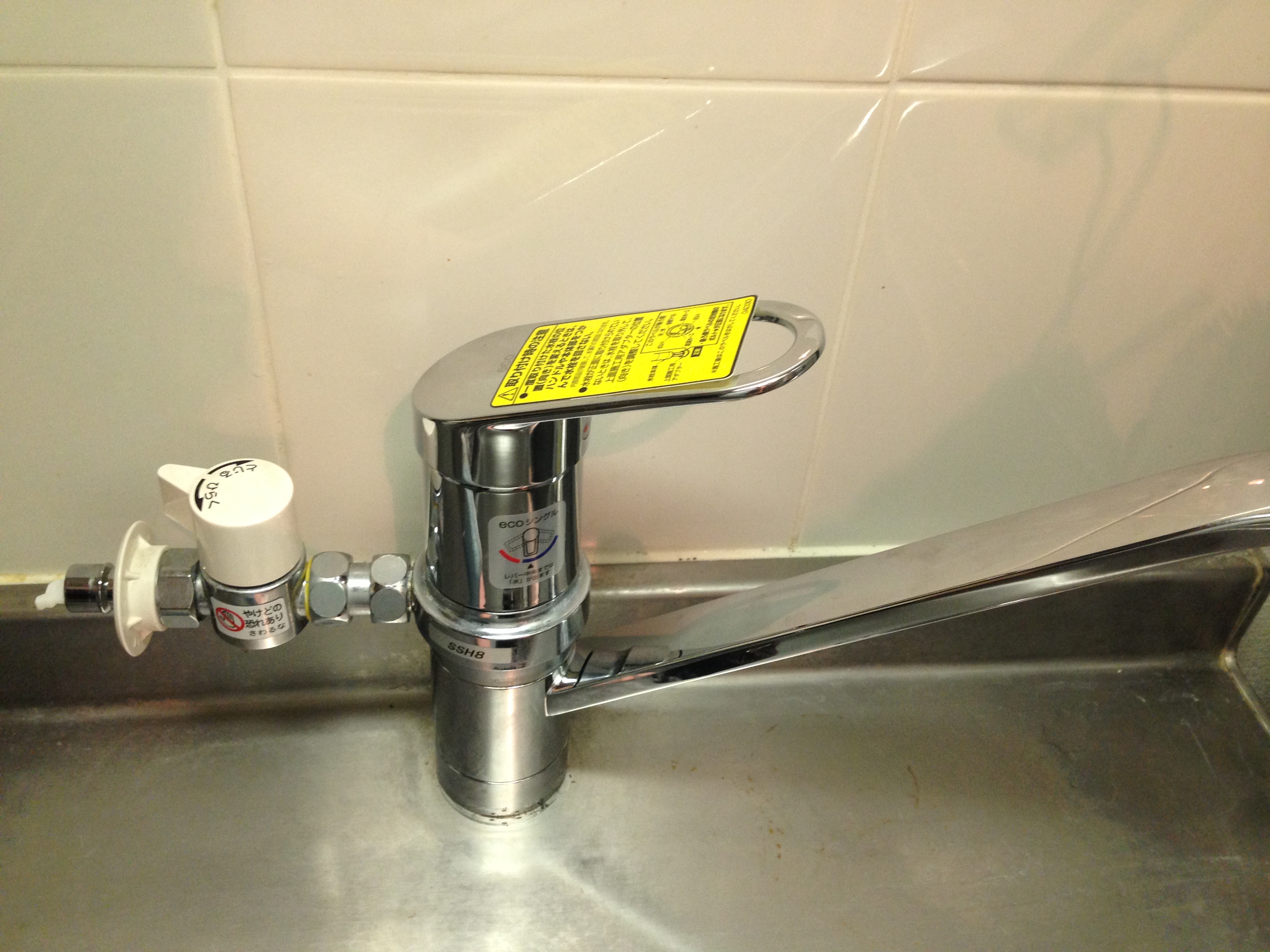

↑まずは新しい蛇口に分岐水栓を取り付けます。

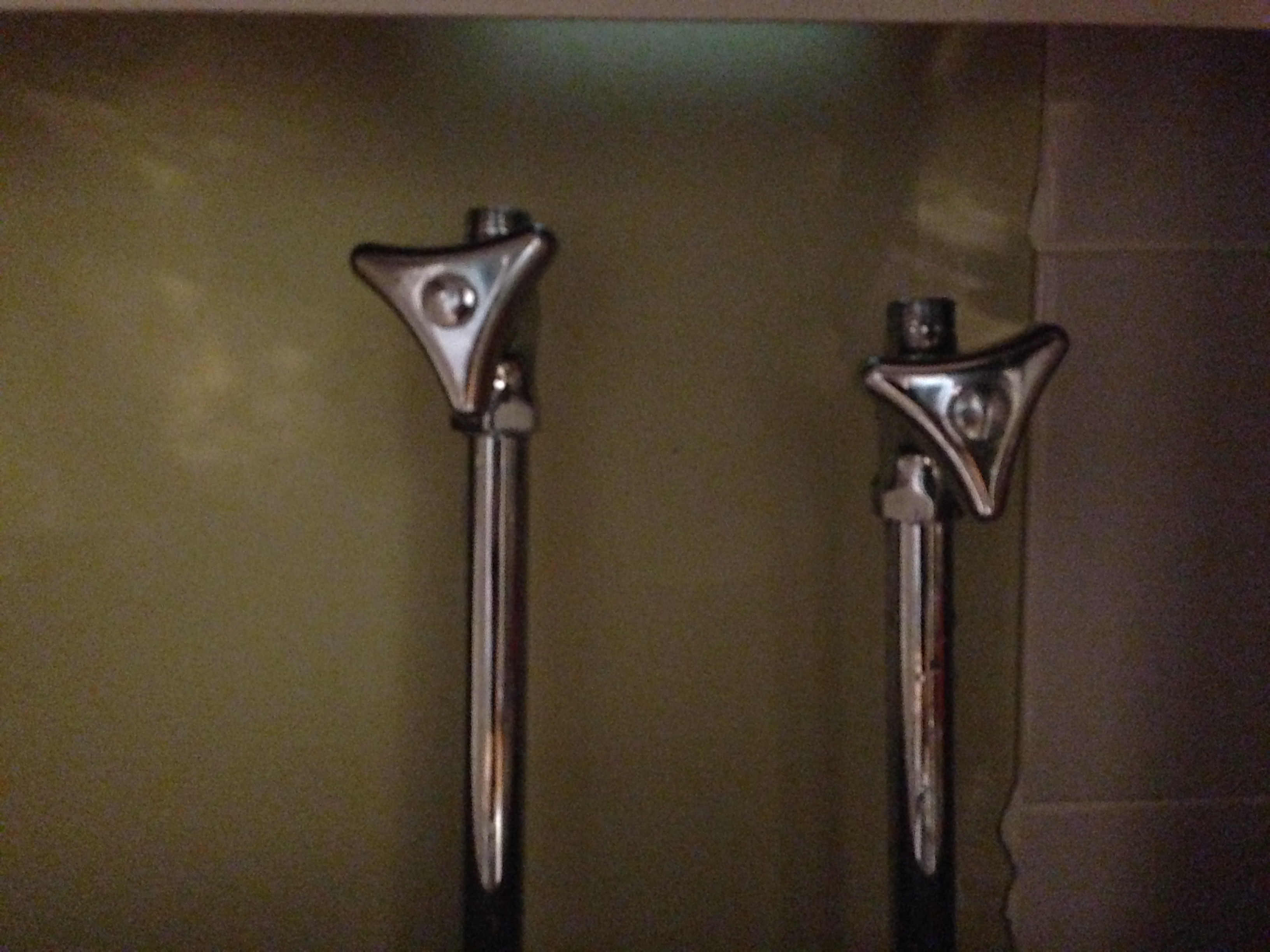

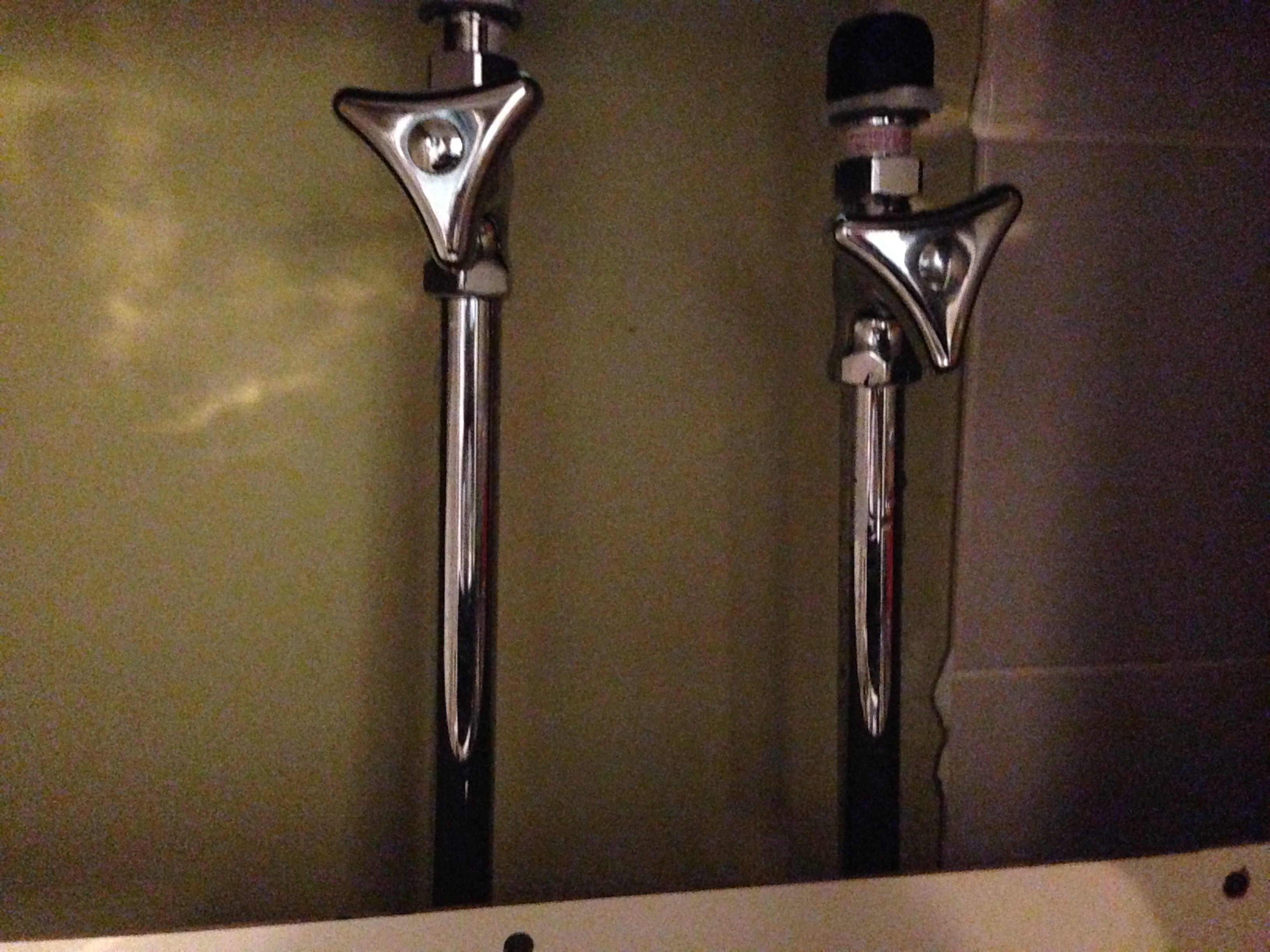

そしてシンクの下の温水、冷水の蛇口を閉めて配管を取り外します。
※化粧ボードの奥にある場合が多いです。

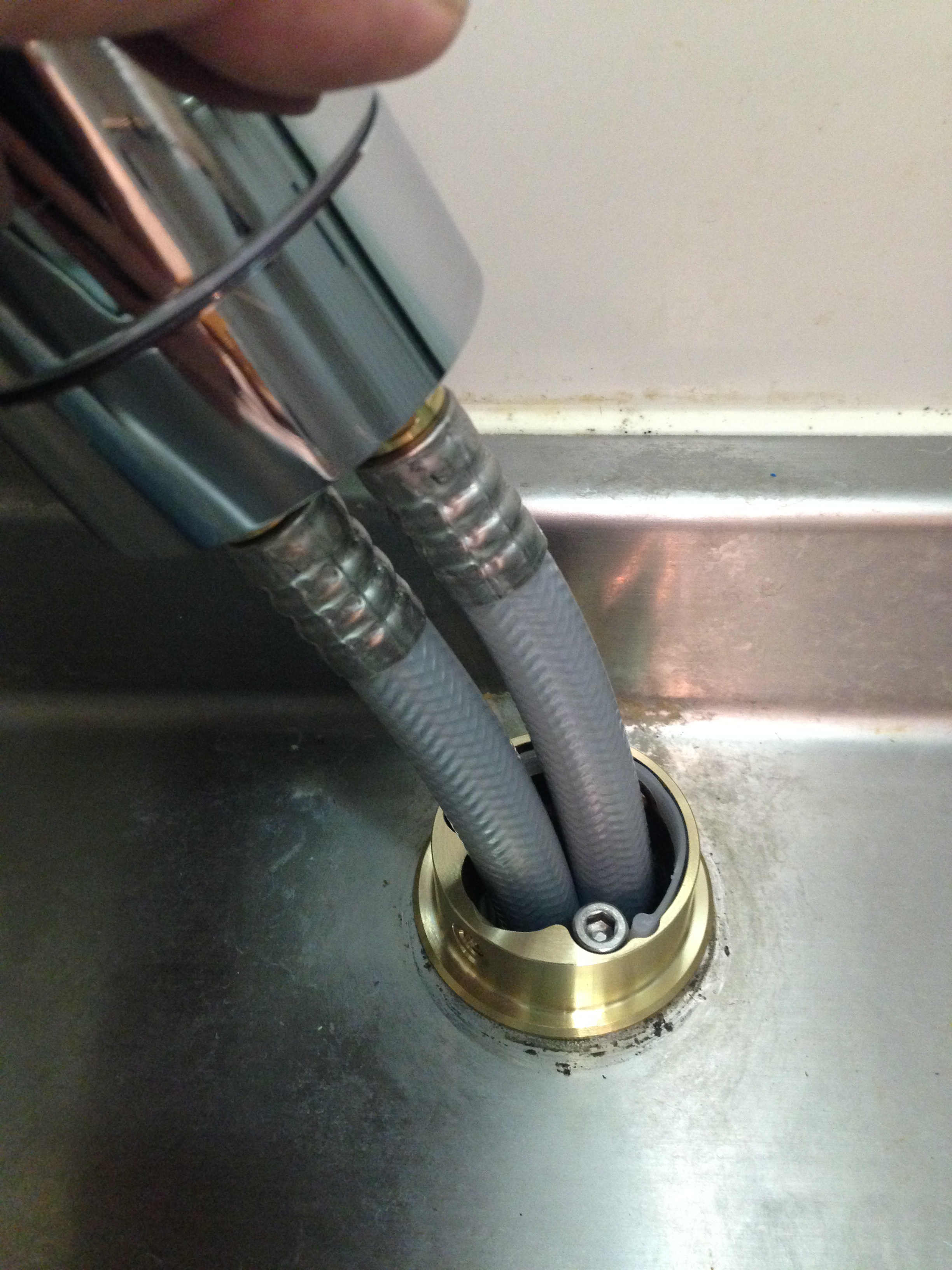

本体をプライヤーなどで取り外して新しい蛇口を取り付けます。


↑水漏れが無い様、ギュッと閉めます。



無事更新できました!!

実は蛇口より分岐水栓のほうが高いので、引っ越すときは蛇口を変えた方が安く済みます。
しかも新しくなってなんだか気持ちがイイ!!


~注意~
・賃貸住宅の場合は工事する前にオーナーと相談して許可を取って下さい。
・かならず通水試験をして漏れがないかチェックしてください。






↓↓電験3種の公式集を作りました↓↓



拍手[0回]

PR

02/06

Sat

2016

【DIY】引っ越しでエアコンを外した話

こんど引っ越すことになりました。

引っ越し業者へ見積を取ったとき、エアコン取り外し1万~と微妙なお値段だったので自分でやってみる事にしました。

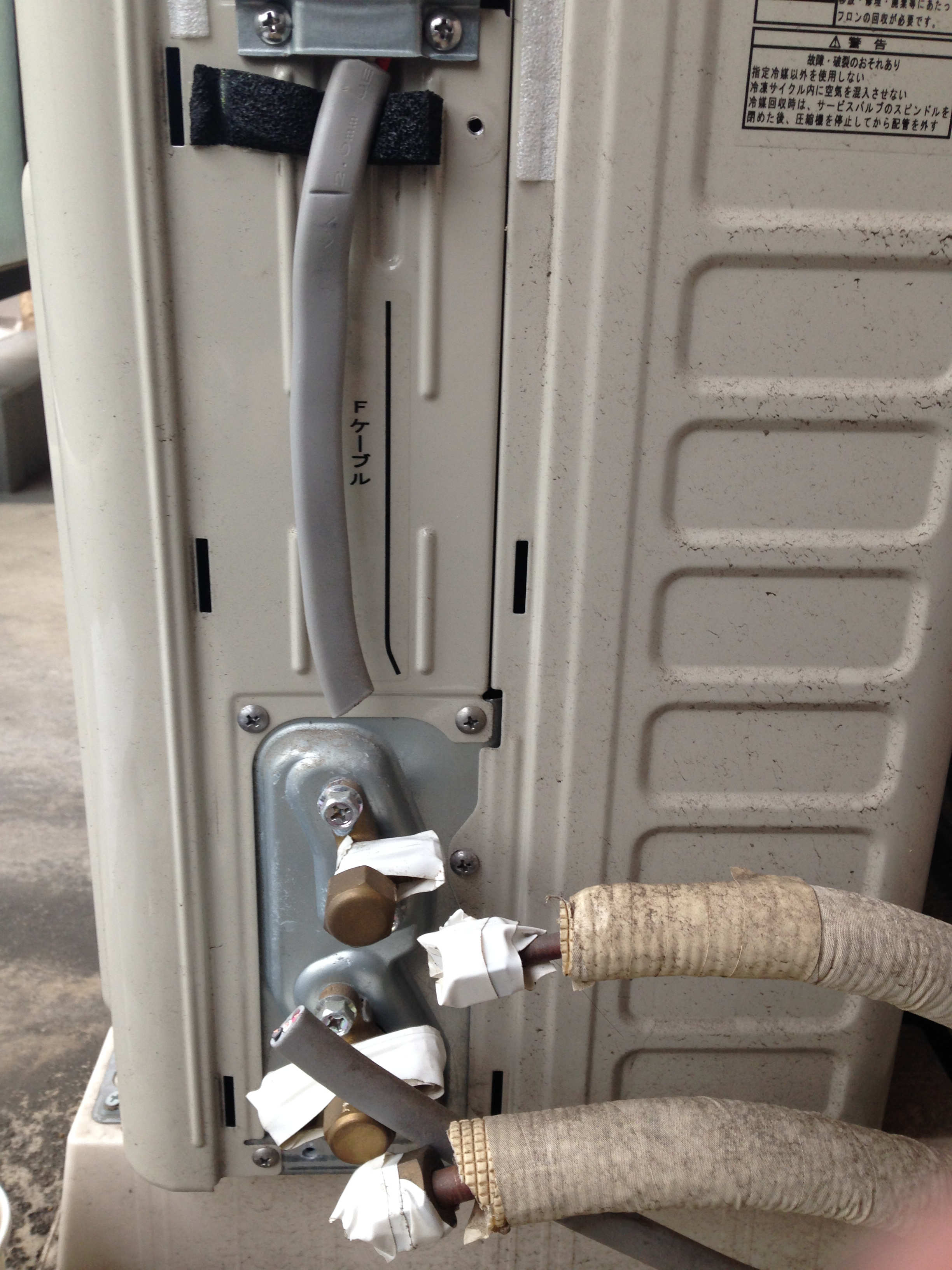

まずは室外機のカバーを外します。上が室内機へ冷媒を送っている配管、下が室内機から冷媒が返ってくる配管です。

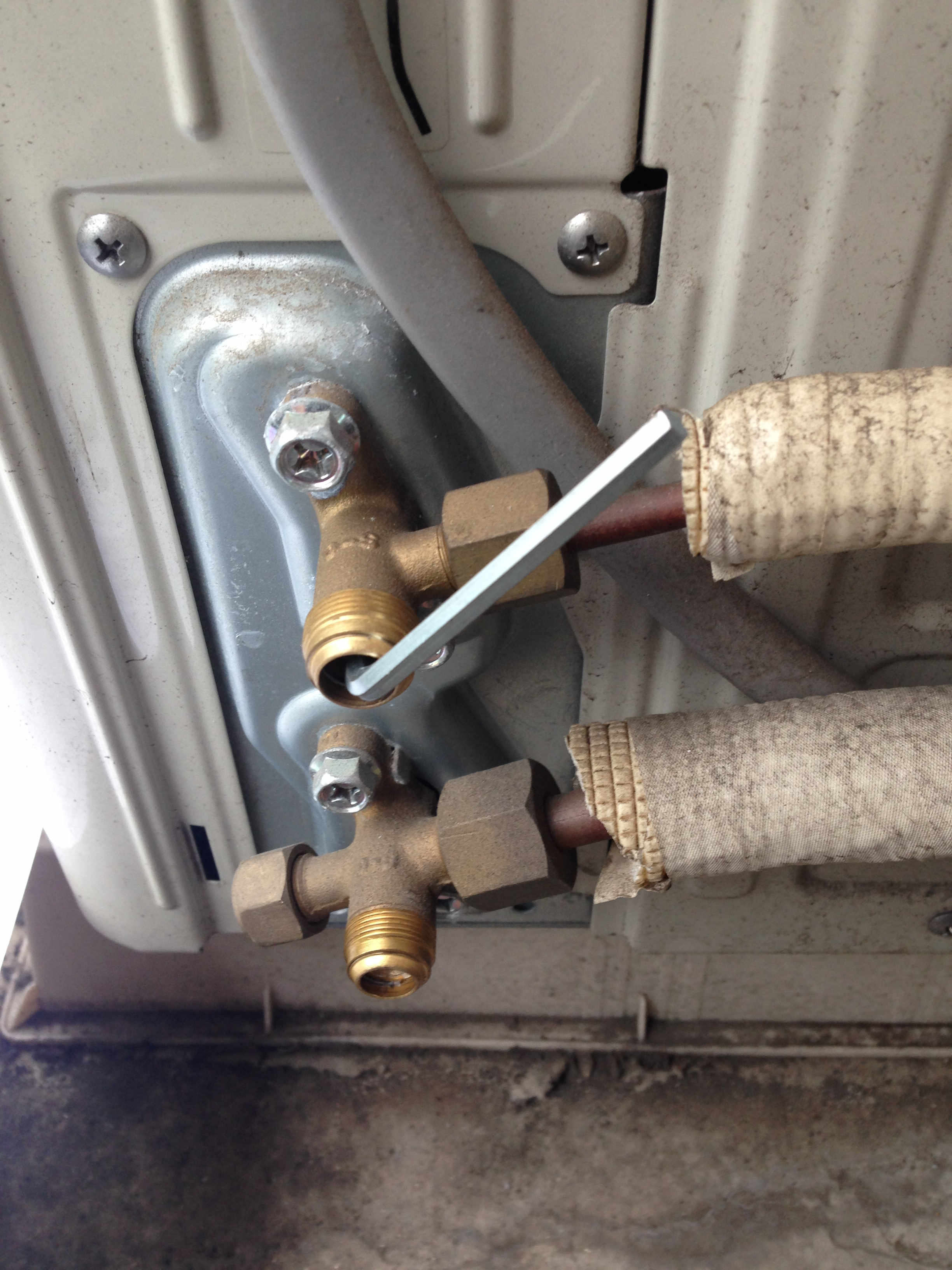

まずふたつのキャップを外し写真の様に室内送りのバルブを六角で閉めます。


そして空調を強制運転して冷媒を室外機に閉じ込めます。
※やり方はメーカーによってまちまちなので取説を見てください。

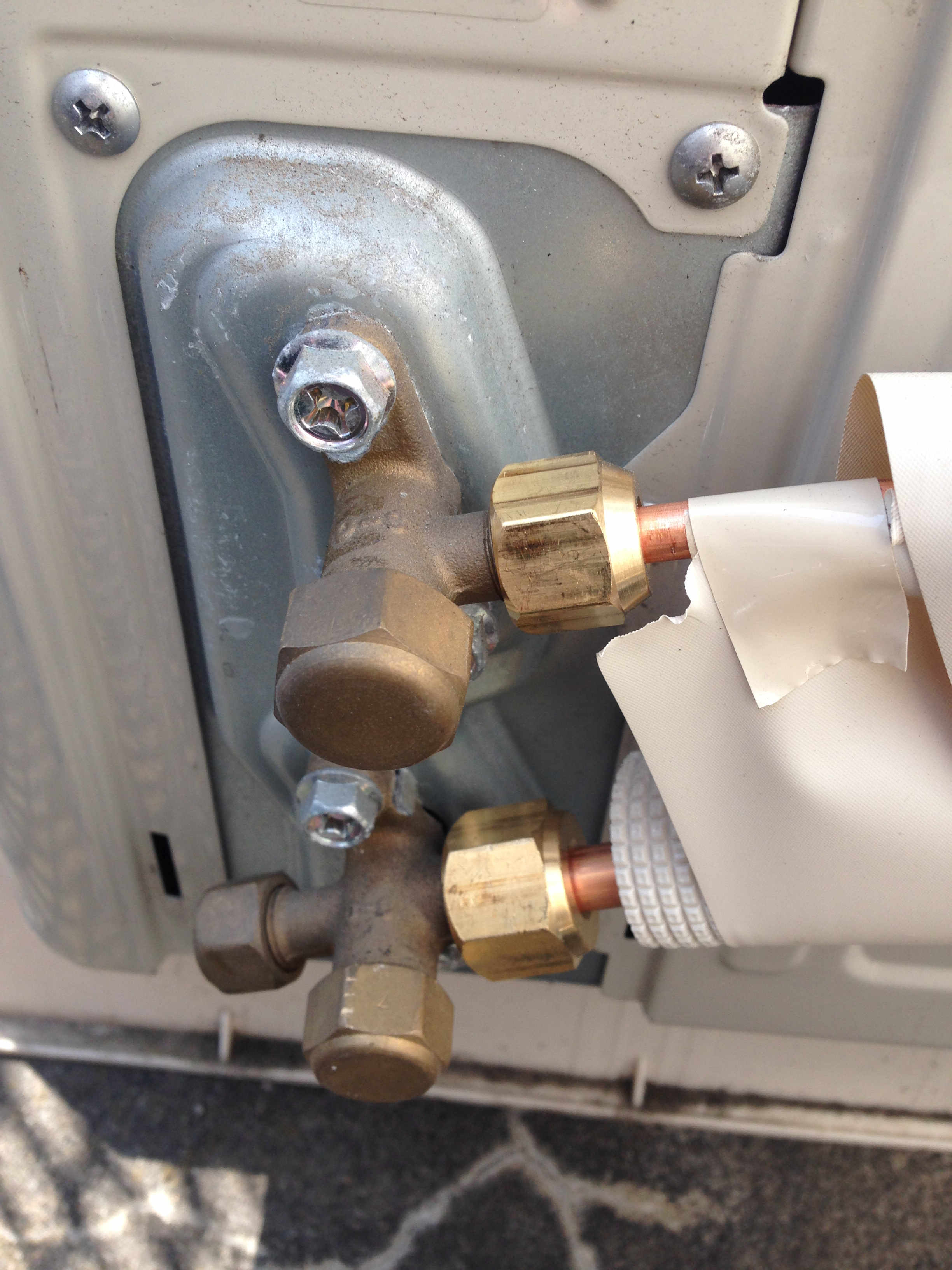

次に戻り側のバルブも閉めて強制運転終了。導管を2本ともはずします。


ついでにケーブルも切りました。※やる前にコンセント抜いて下さい。

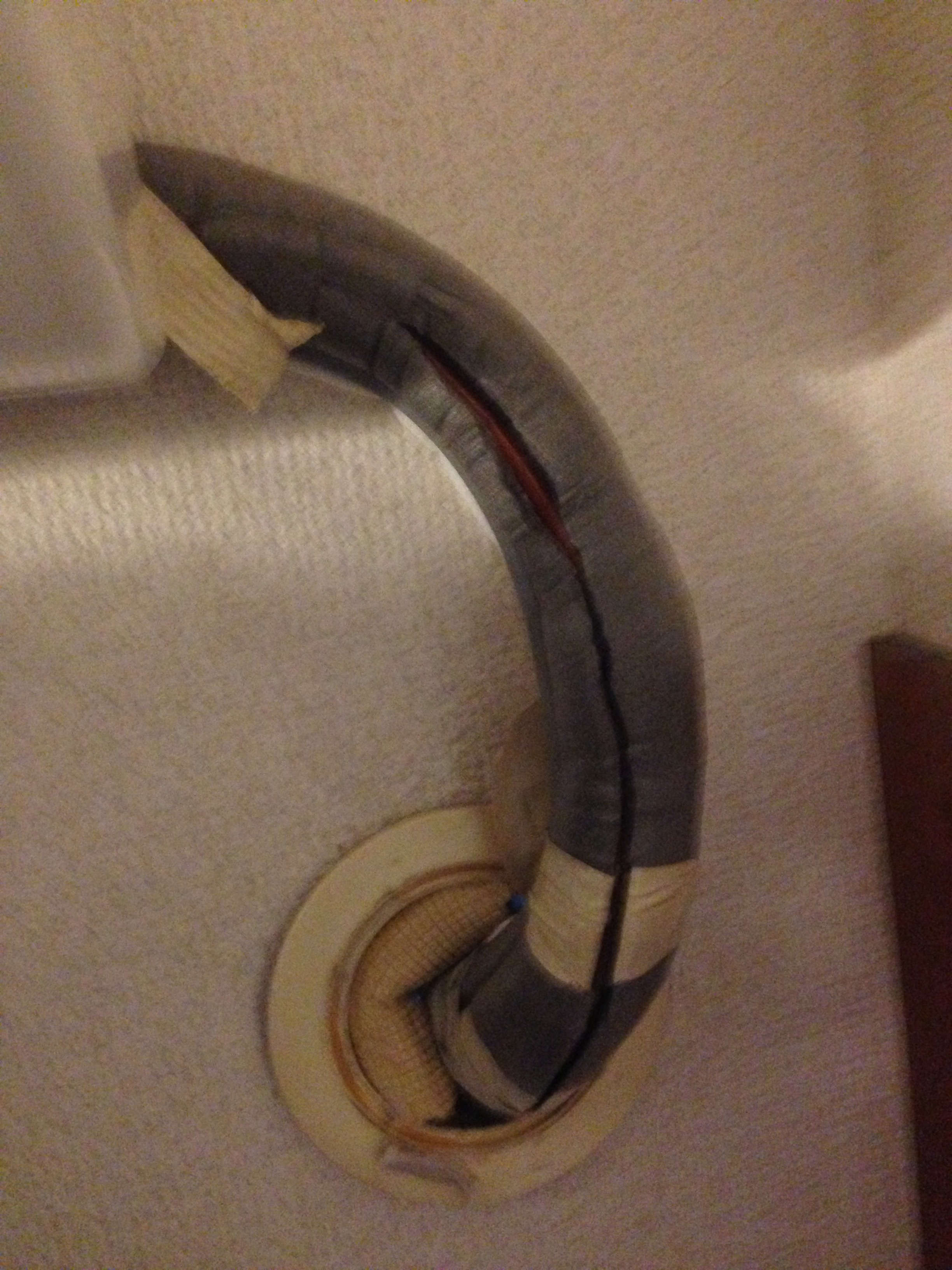

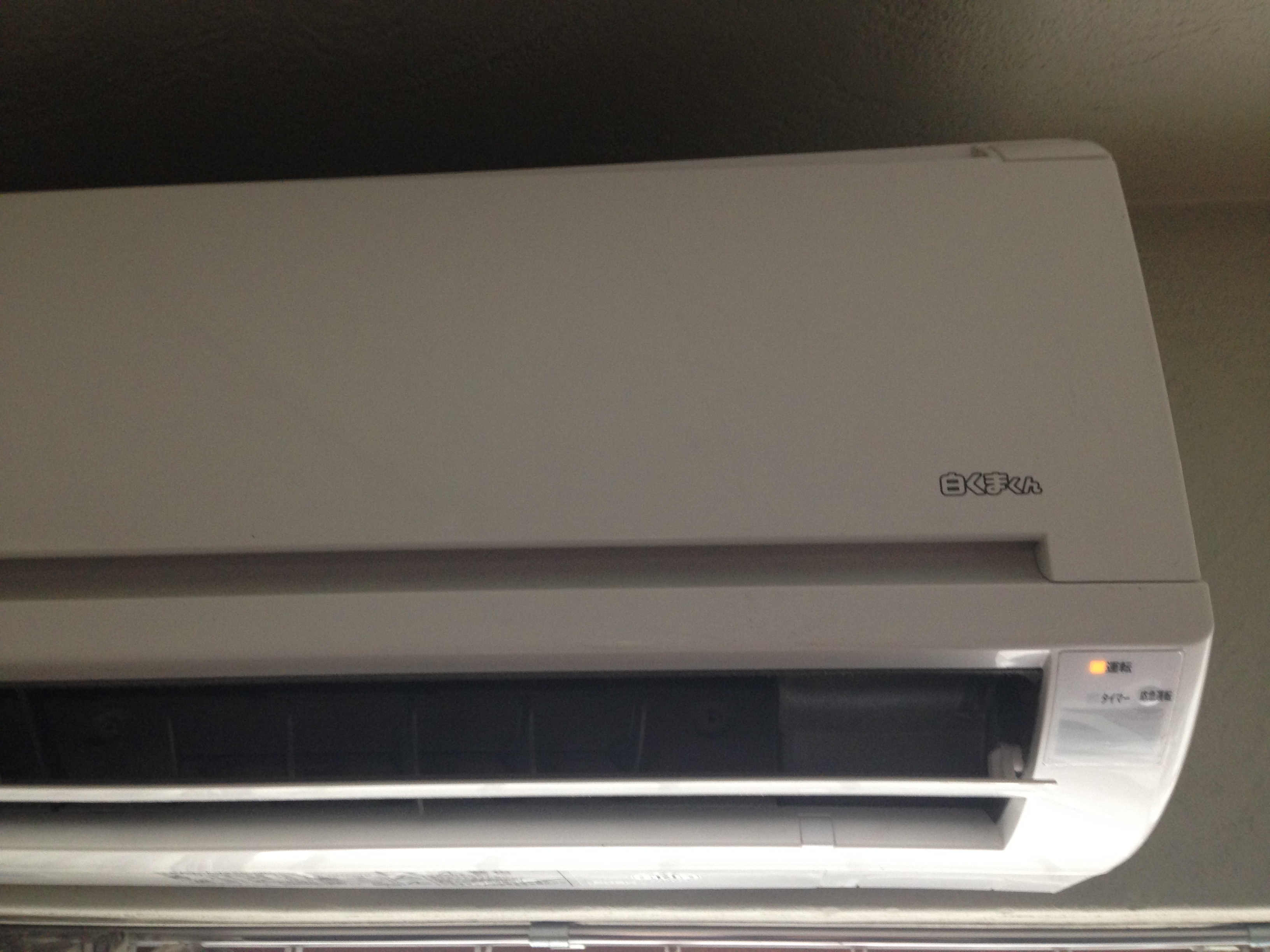

そして室内機・・・。導管をパイプカッターで切り撤去。

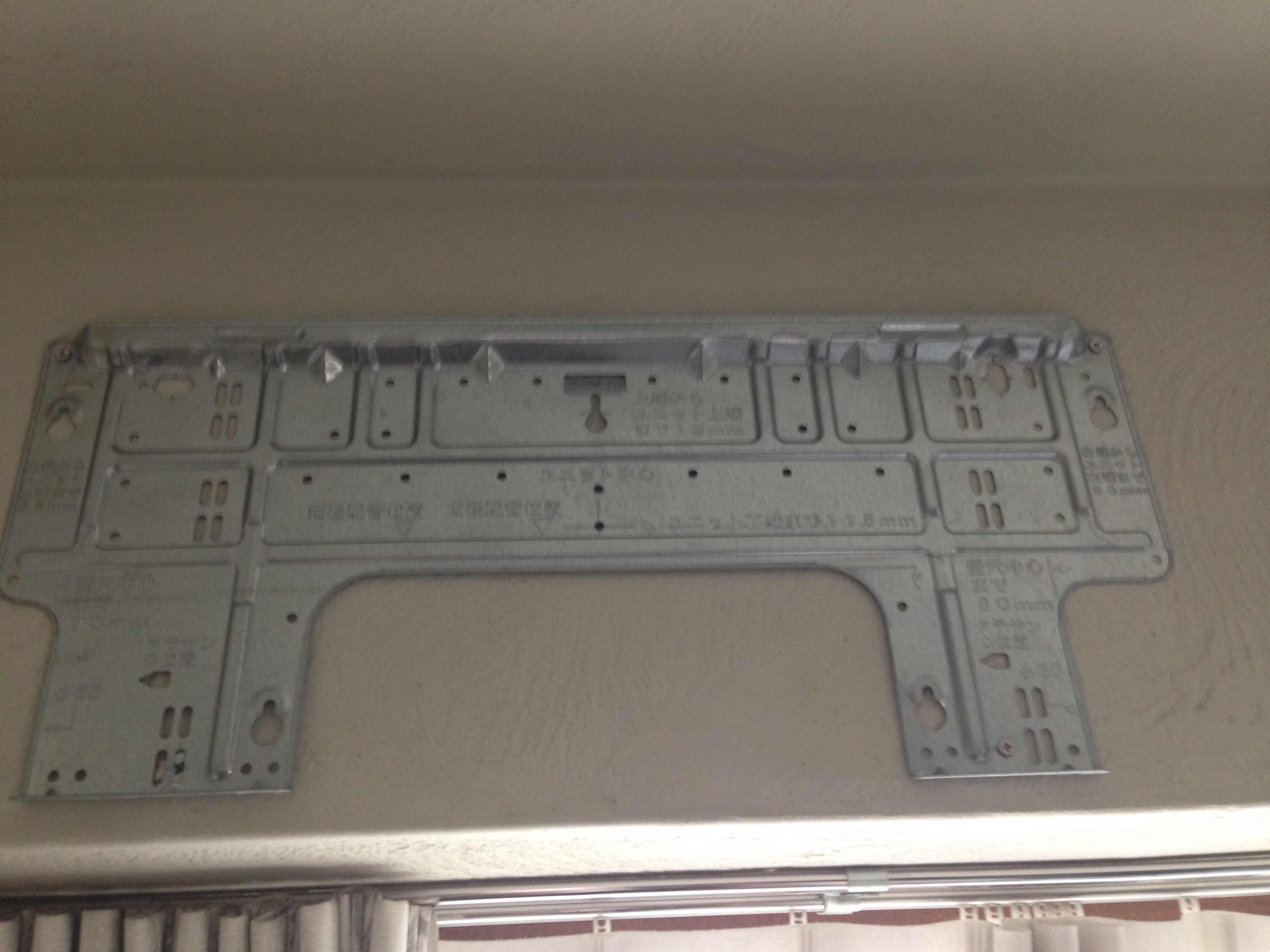

基本的に本体は取り付け金具に引っかかっているだけなので簡単に取り外せます。

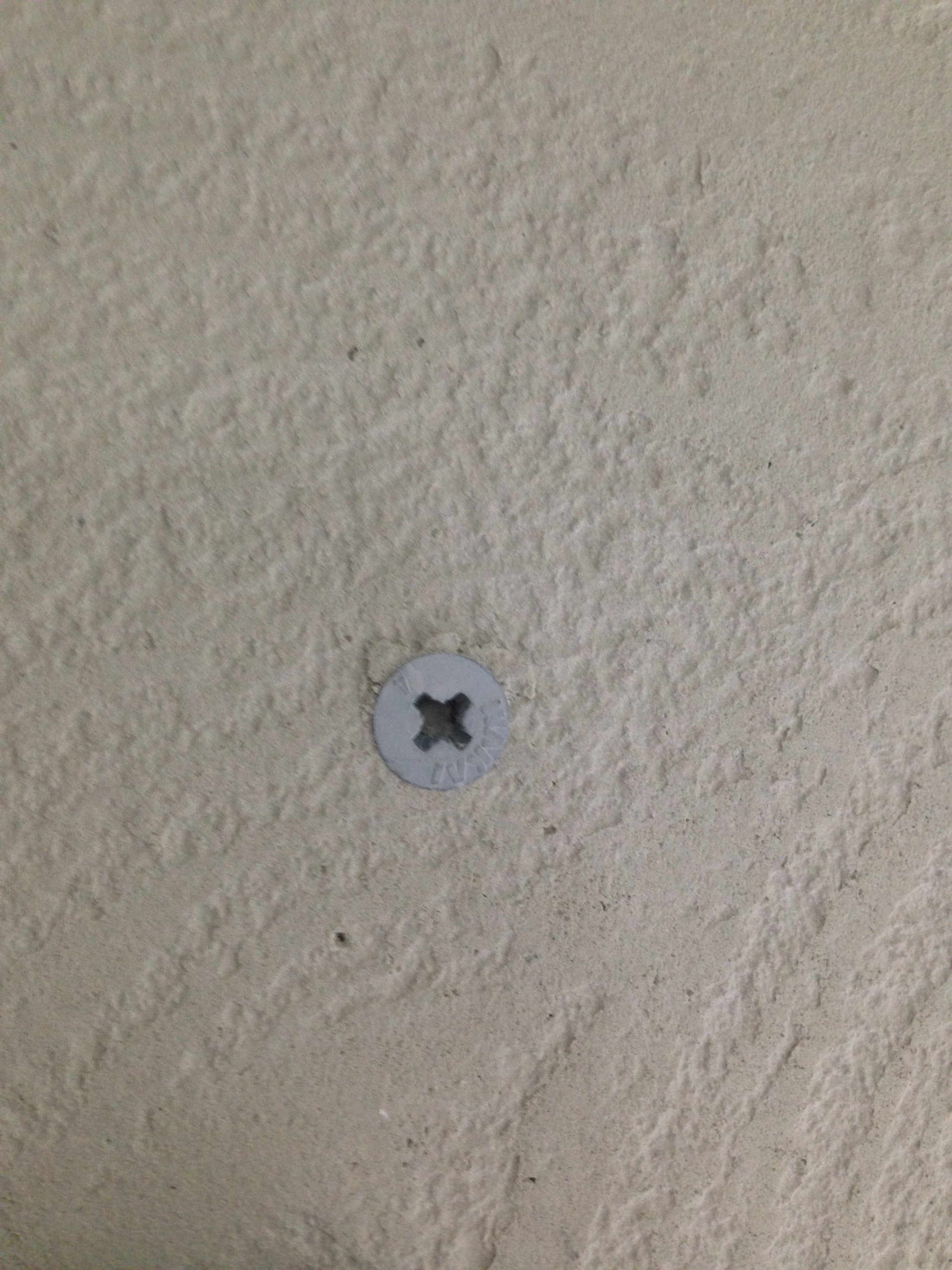

終わったらエアコン取り付け時にとっておいた(ここ重要!!これがないと外とツーツーです。)ふたをハメる。そして金具も撤去します。

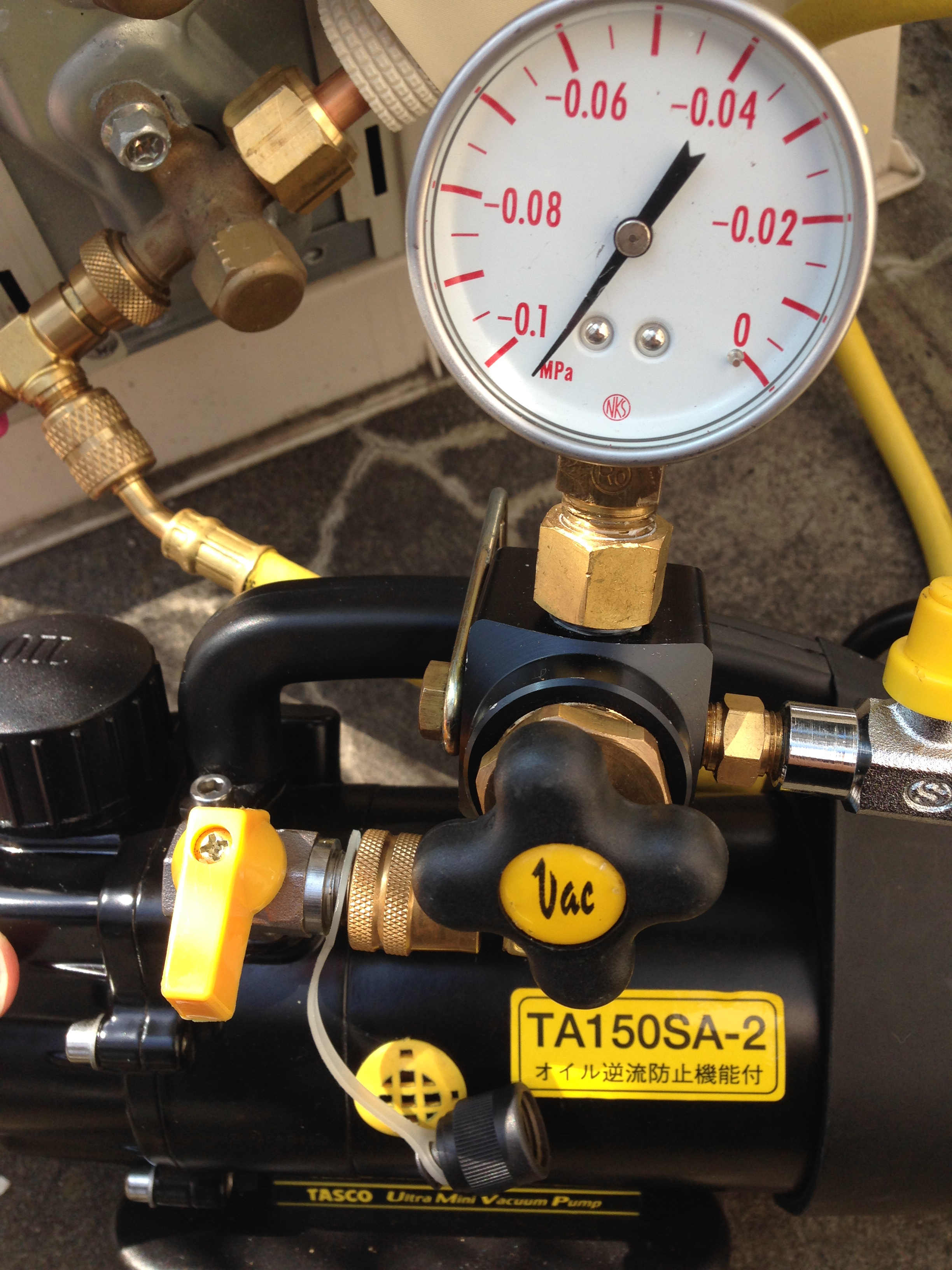

完了です! 一応エアコンは再利用できる状態なので真空ポンプなどの道具がそろい次第、取り付け編やりたいと思います。


ちなみに真似するときは自己責任でお願いします。特に冷媒は大気に放出しないでくださいね~







↓↓電験3種の公式集を作りました↓↓



拍手[0回]

11/01

Sun

2015

Zigbeeを使ったコンセントの遠隔操作

電子工作を初めて1年位ですがようやくまともに使えそうなものができました。
タイトル通りコンセントを遠隔で動作させるというシロモノです。

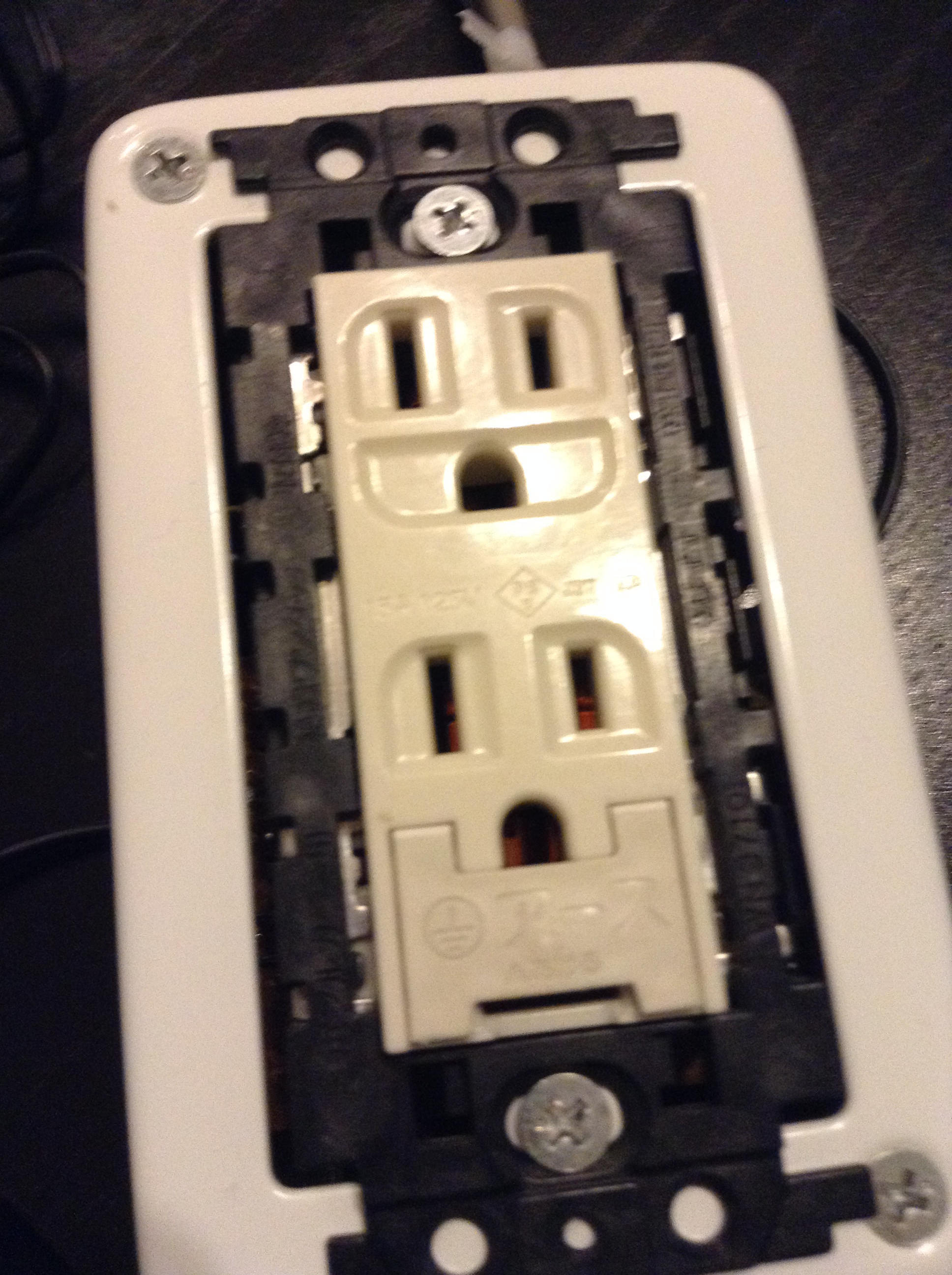

一見普通のコンセントですが、無線で信号を受け取れるワイヤレスモジュール基板を格納しています。


マッチ棒みたいなものがワイヤレスモジュールのアンテナです。基板の出力は3.3VなのでSSRリレーを使ってコンセントをON、OFFしています。



一方、送信はトコスティックというZigbee規格のモジュールをUSBハブに突っ込みます。



なんとこちらデジタル出力4ポイント、入力4ポイント、PWM(サーボモーターを動かせるやつ)4ポイントを持ってる優れもの。画面右下で通信してるのを確認してコマンド送信すると・・・。

PCからコンセントの操作ができます。まあ機械的にONを保持できる扇風機等にしか使えませんが、机から離れたくない!!って人にはお勧めです。

ちなみに子機のモジュールはTWE-Lite DIPっていうのを使っています、距離的には15mぐらいが限界ですが、家の中では十分ですね。

モジュールに使用されているZigbee規格はBluetooth規格と同様に電波法OKの無線の規格です。電源起動のスピードも早く、情報量が少なければ使い勝手がいいのですが全然市場に出回っていません・・・。

他にも応用例を思いついたら作っていきたいと思います。流行らないかな・・・。

↓↓電験3種の公式集を作りました↓↓



拍手[0回]

08/01

Sat

2015

【DIY】自動点滅器について

最近電子工作にハマっている。せっかくなので設備にまつわるモノを作ってみることにした。

今回は自動点滅器…  夜になると街灯を光らせる電気設備です。

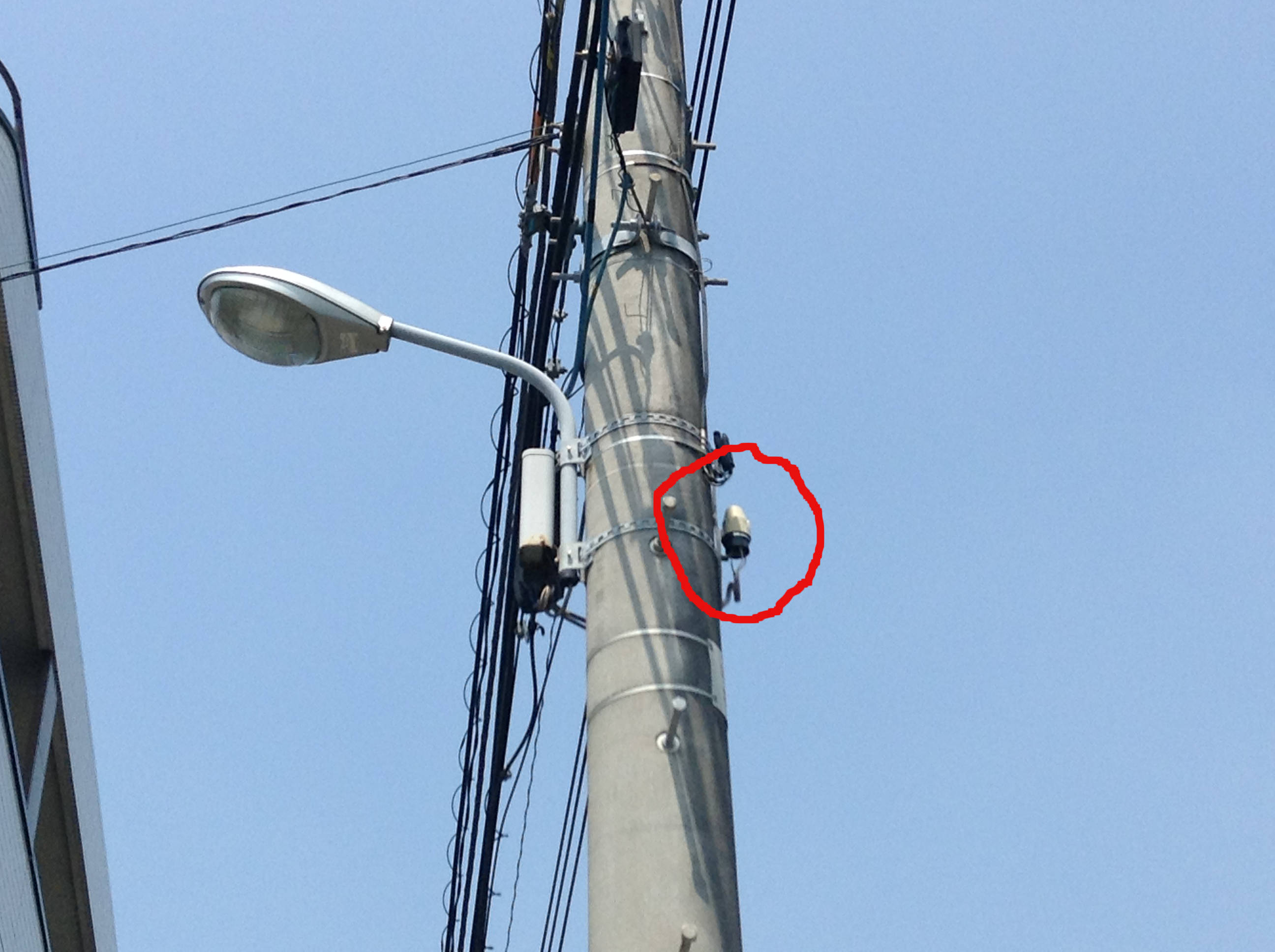

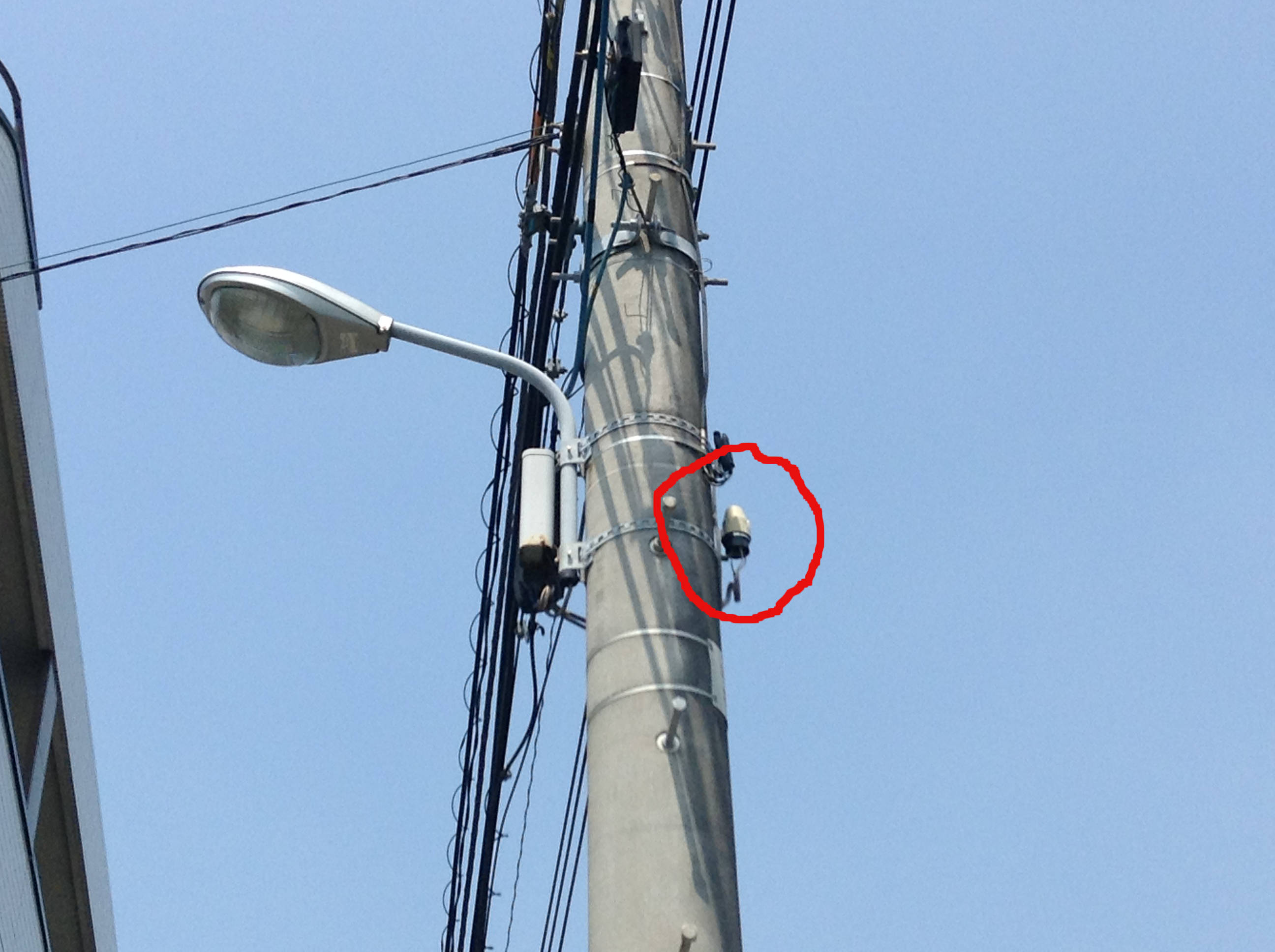

写真はこれ↑↑ 光が当たらないと接点が働き左の照明がONになります。

これをなんとか我流で作ってみました。



ほとんど制御盤になってしまいましたが…

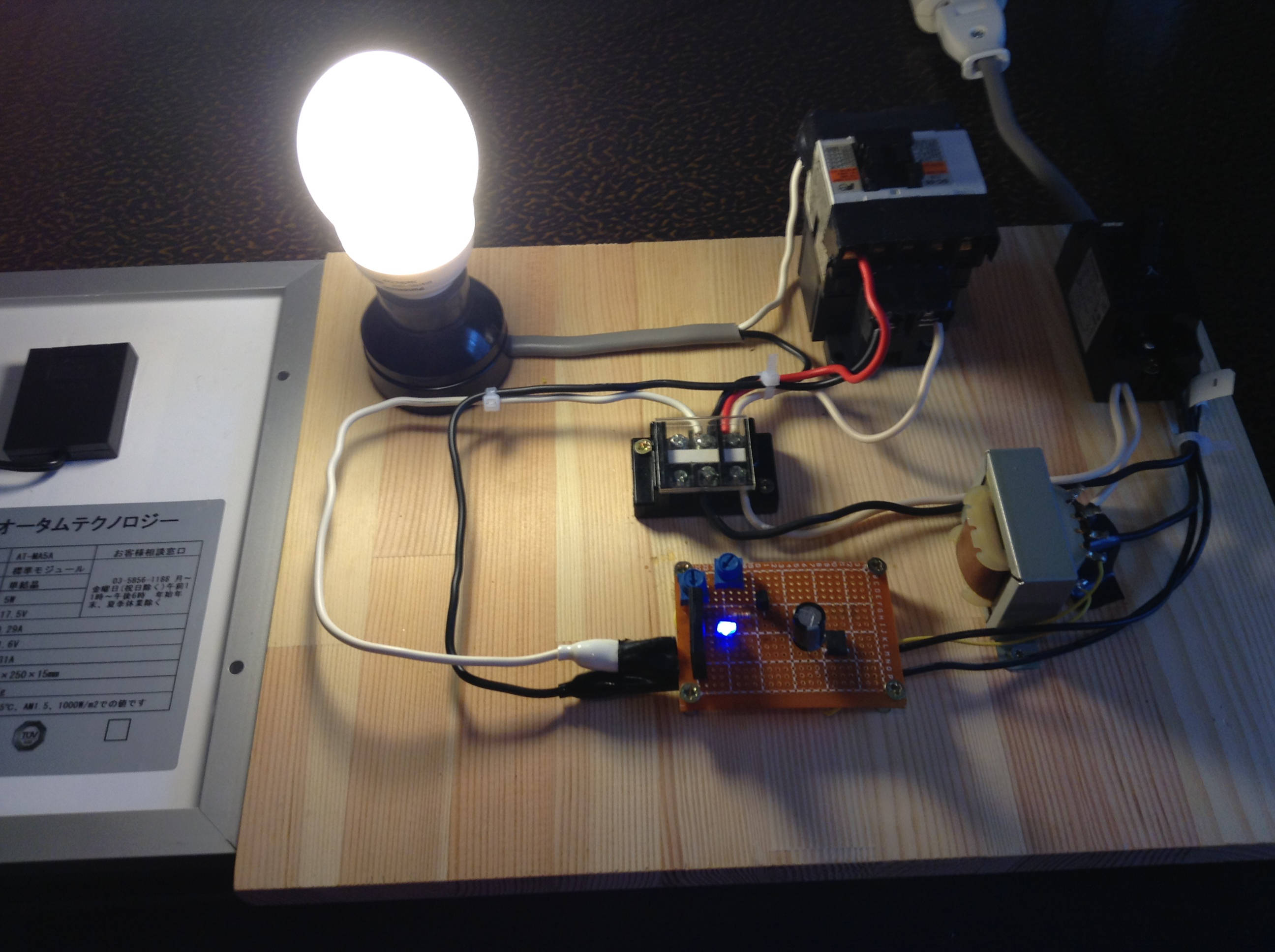

暗くすると…


光ります。

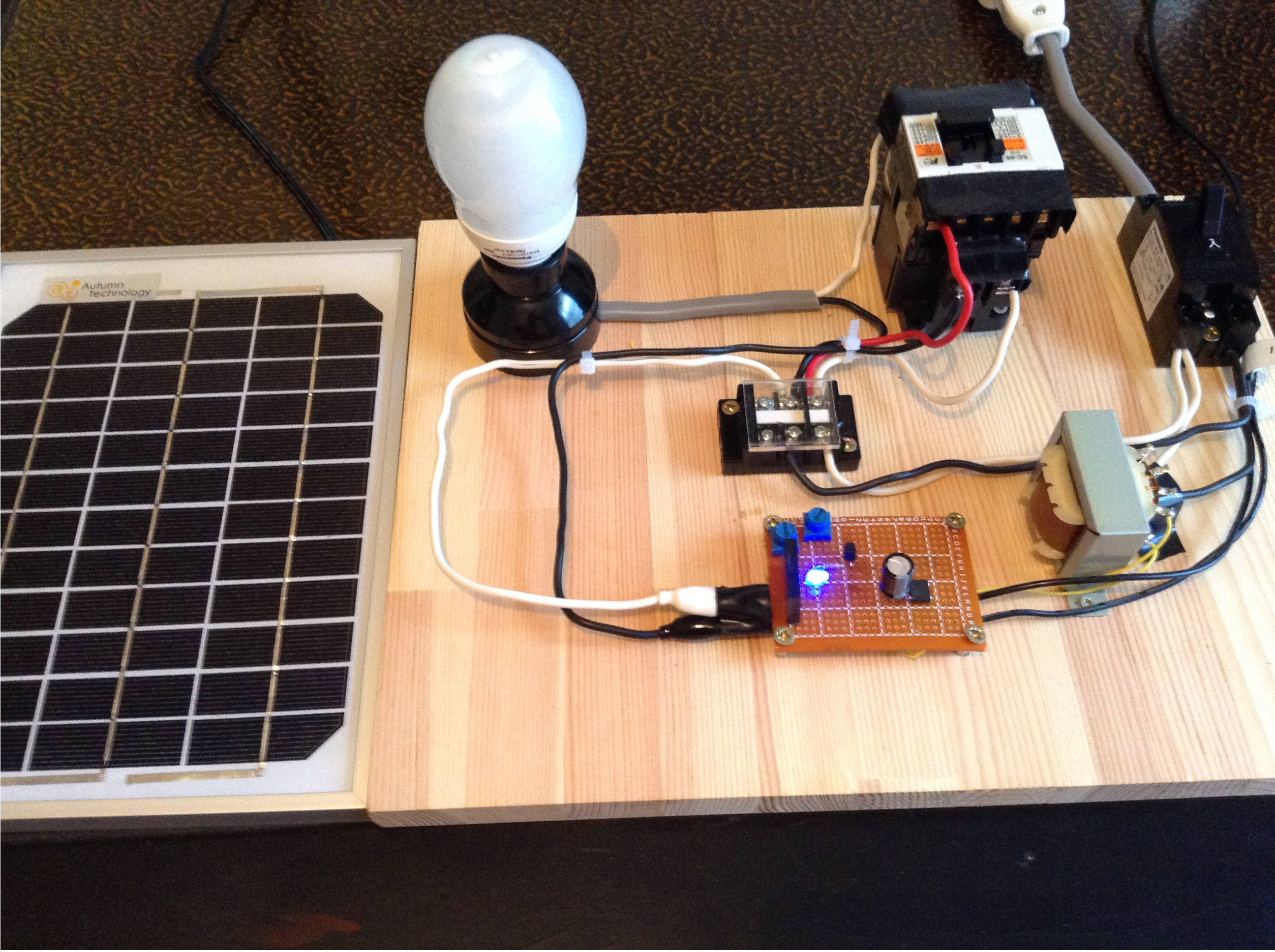

なぜ太陽光パネル?? と突っ込みが入りそうですが、基板の上の可変抵抗で(ほんの少し)動作する明るさを調整しています。


ちなみに自動点滅器は通常B接点(動作すると接点が解放する)を使用しているのでその機能をマグネットスイッチで代用しています。

ということで動作すると「ドシン!」と音がします。


びっくりするのでとても不評です。


また何かくだらないものが出来たら載せていきたいと思います。

↓↓電験3種の公式集を作りました↓↓



拍手[0回]

04/19

Sun

2015

【DIY】新しい分煙化工事についての提案

うちの奥さんはとてもタバコが嫌い。

居酒屋や喫茶店などタバコくさいところへは極力入らないようにしている。

独身のころは気にしていなかったが、煙がこない様に設計している気合のはいった店もあれば、のれんで区切ったぐらいの店もあり分煙化のグレードはかなりまちまちだ。

分煙化工事ははたしてお店にとってメリットがあるのかどうか分からない。しかしパーテーション工事や換気扇、ダクトなどを付けるとかなりの金額になってしまうだろう。

ということで安くできる副流煙が来ないような灰皿を作ってみた。エアーの力で煙を吸い込み、ペットボトルに突っ込む。ニコチンは水溶性なので水に溶けるハズなのだが・・


↓ぼこぼこぼこぼこぼこ・・・・



撮影協力
↓若手俳優の清水新太郎氏
